公開番号2024151353
公報種別公開特許公報(A)
公開日2024-10-25
出願番号2023064540
出願日2023-04-12
発明の名称バケット
出願人株式会社田口クリエイト
代理人弁理士法人森特許事務所
主分類E02F 3/40 20060101AFI20241018BHJP(水工;基礎;土砂の移送)
要約【課題】連結板はあくまでバケットを直接支持し、補強板は底板の剛性を高めることのできる連結部を有するバケットを提供する。
【解決手段】ピン孔211が設けられた左右一対の連結板21が底板11に固着され、連結板の間で補強板22が底面11に固着される連結部2を有するバケット1において、連結板は、補強板の表面に倣った下縁の一部に、底板に当接させる連結片を設け、突起を連結片から突出させ、底板は、連結片を当接させた状態で突起が差し込まれる貫通孔を設け、補強板は、第1連結片及び第2連結片が差し込まれるスリット221,222を設けてなり、底板に固着された補強板に対し、連結板の下縁を補強板の表面に当接させ、連結片を補強板のスリットに差し込んだ状態で、貫通孔に差し込んだ突起を底板に固着させたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
アームを連結するための連結ピンを通すピン孔が設けられた左右一対の連結板が底板に固着され、連結板の間で側面視山形の補強板が底面に固着される連結部を有するバケットにおいて、
連結板は、補強板の表面に倣った下縁の一部に、底板に当接させる連結片を設け、突起を連結片から突出させ、
底板は、連結板の連結片を当接させた状態で突起が差し込まれる貫通孔を設け、
補強板は、連結板の連結片が差し込まれるスリットを設けてなり、
底板に固着された補強板に対し、連結板の下縁を補強板の表面に固着して連結片を補強板のスリットに差し込んだ状態で、貫通孔に差し込んだ突起を底板に固着させた
ことを特徴とするバケット。
続きを表示（約 110 文字）【請求項２】
連結板は、下縁の前後２箇所に連結片を設け、
補強板は、連結板に設けた連結片の幅で、２枚の連結片の対向する側縁それぞれに内周縁を接触させる前後２箇所のスリットを設けた
請求項１記載のバケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アームとの連結部における底板の剛性を高めたバケットに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
建設機械に使用されるバケットは、例えば特許文献１に見られるように、側面視で円弧状に湾曲させた底板を左右の半月状の側板で挟んだ構造で、アームを連結するための連結ピンを通すピン孔が設けられた左右一対の連結板が底板に溶接等により固着され、連結板の間で側面視山形の補強板が底面に固着される（特許文献１・図３参照）。このように、連結板及び補強板は、いずれも底板に固着され、連結板はあくまでバケットを直接支持し、補強板は底板の剛性を高めている。
【先行技術文献】
【特許文献】
【０００３】
特開2006-249710号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
連結板を挟んで補強板を底板に固着したバケットの連結部は、先に連結板を底板に固着し、後から補強板を底板に固着する。このため、底板に対する連結板が少しでも位置ずれしたり、傾いたりすると、特に連結板の間に位置する補強板を連結板の間に嵌め込みにくくなる問題があった。そこで、連結板はあくまでバケットを直接支持し、補強板は底板の剛性を高めることのできる連結部を有するバケットを開発するため、検討した。
【課題を解決するための手段】
【０００５】
検討の結果開発したものが、アームを連結するための連結ピンを通すピン孔が設けられた左右一対の連結板が底板に固着され、連結板の間で側面視山形の補強板が底面に固着される連結部を有するバケットにおいて、連結板は、補強板の表面に倣った下縁の一部に、底板に当接させる連結片を設け、突起を連結片から突出させ、底板は、連結板の連結片を当接させた状態で突起が差し込まれる貫通孔を設け、補強板は、連結板の連結片が差し込まれるスリットを設けてなり、底板に固着された補強板に対し、連結板の下縁を補強板の表面に固着して連結片を補強板のスリットに差し込んだ状態で、貫通孔に差し込んだ突起を底板に固着させたことを特徴とするバケットである。
【０００６】
本発明のバケットは、連結板及び補強板を組み付けた状態で、連結板が底板の貫通孔に差し込んだ突起を、補強板が前縁及び後縁をそれぞれ底板に固着させ、補強板の表面に倣った連結板の下縁を補強板に固着させる。連結板の連結片と補強板のスリットとは、同数設けられ、連結片の断面よりスリットが大きければ両者の大きさが違ってもよい。しかし、連結板は、下縁の前後２箇所に連結片を設け、補強板は、連結板に設けた連結片の幅で、２枚の連結片の対向する側縁それぞれに内周縁を接触させる前後２箇所のスリットを設けた構成にするとよい。連結板は、連結片が補強板のスリットの幅に一致するので補強板に対する左右位置が特定され、２枚の連結片の対向する側縁が差し込むスリットの内周縁に接触するので補強板に対する前後位置が特定される。
【発明の効果】
【０００７】
本発明のバケットは、連結板の間に補強板を嵌め込みにくいという問題を解消し、連結板がバケットを直接支持し、補強板が底板の剛性を高めた連結部を構成できる。これは、結板及び補強板を組み付けた状態で、連結板が底板の貫通孔に差し込んだ突起を、補強板が前縁及び後縁をそれぞれ底板に固着させ、補強板の表面に倣った連結板の下縁を補強板に固着させることによる効果である。また、本発明のバケットは、連結板に前後２箇所の連結片を設け、補強板に連結片の幅で、連結片の対向位置関係にある側縁に内周縁が接触するスリットを設けることにより、補強板に対する連結板の位置関係を一義的に特定できる効果もある。
【図面の簡単な説明】
【０００８】

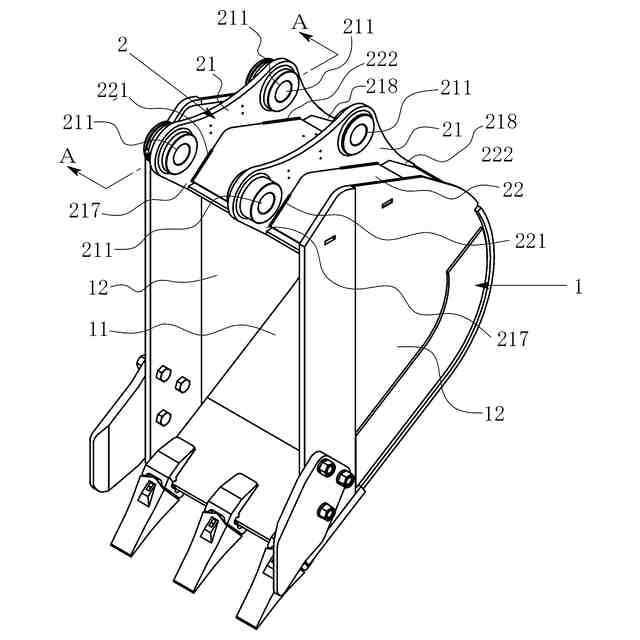

本発明を適用したバケットの一例を表す斜視図である。

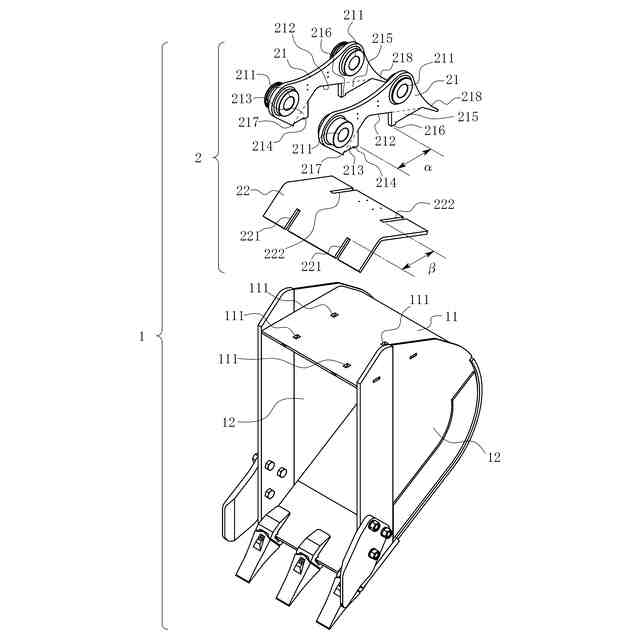

本例のバケットにおける連結部を分解して表す斜視図である。

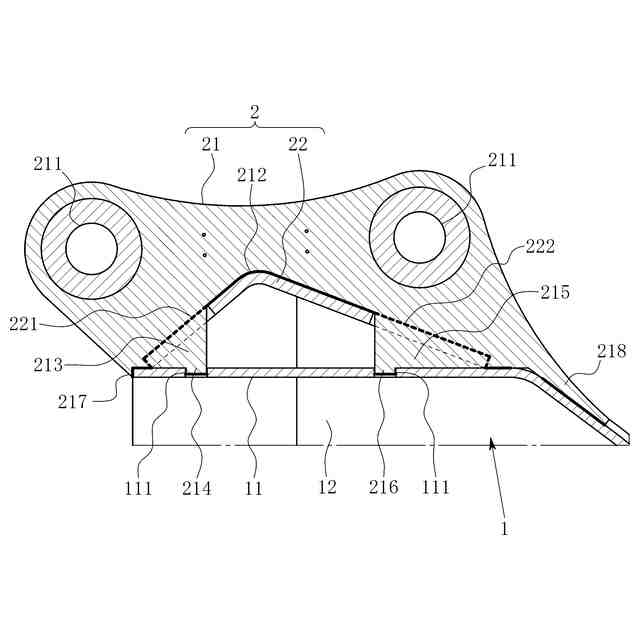

図1中Ａ－Ａ部で切断した連結部の拡大断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態について図を参照しながら説明する。本発明が適用されるバケット１は、図１に見られるように、従来と同じ外観をもって構成される。これは、本発明を適用したバケット１が、従来同様に使用できることを意味する。本例のバケット１は、一般的な構成で、側面視で円弧状に湾曲させた底板11を左右の半月状の側板12で挟んだ構造である。底板11は、図２に見られるように、連結部２が構成される部分が平坦面に形成され、連結板21の第１突起214及び第２突起216が差し込まれる貫通孔111が設けられている点が、従来と異なる。
【００１０】
連結部２は、左右２枚の連結板21と、側面視が上方へ凸に屈曲した補強板22とから構成される。連結部２の構成要素は従来と同じ連結板21及び補強板22であり、例えば連結板21それぞれは従来同様のピン孔211を２個ずつ有しているが、補強板22が１枚で構成されているほか、連結板21及び補強板22を組み付ける部分がそれぞれ従来にない構造となっている。これら従来との相違点は、ほとんどが補強板22の内部に収まり、外部から視認できず、連結部２として従来同様の外観を有している。
（【００１１】以降は省略されています）
