公開番号2024117255
公報種別公開特許公報(A)
公開日2024-08-29
出願番号2023023249
出願日2023-02-17
発明の名称航空機用灯具
出願人株式会社小糸製作所
代理人個人,個人
主分類B64D 47/02 20060101AFI20240822BHJP(航空機;飛行;宇宙工学)
要約【課題】光源の配置に関わらず、灯具全体の光り方の偏りを低減可能な航空機用灯具を提供する。

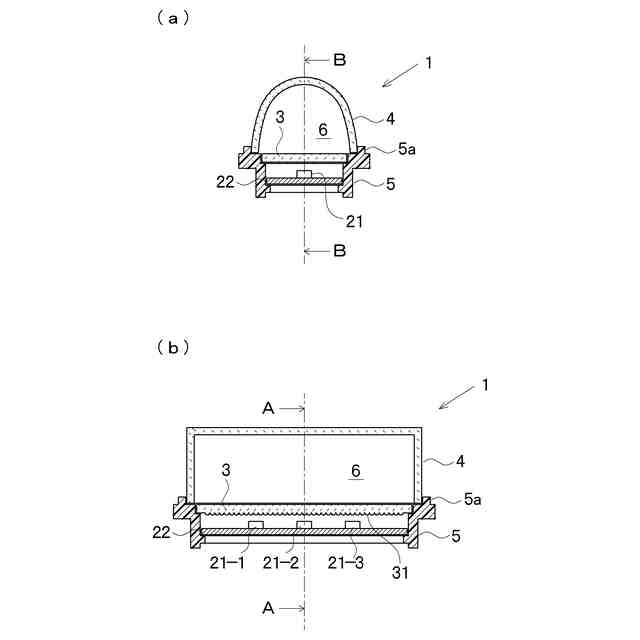

【解決手段】本開示の航空機用灯具1は、複数のLED21と、LED21の光を灯具長手方向に拡散させるインナーレンズ3と、インナーレンズ3を経由したを散乱させつつ透過させる光散乱透過部材(アウターレンズ4)とを備える。インナーレンズ3は、シリンドリカルレンズであり、灯具短手方向に沿って凸部31が形成されている。また、凸部31は、灯具長手方向に向けて並列に形成されている。
【選択図】図1
特許請求の範囲【請求項１】
複数の光源と、前記光源の光を拡散させるレンズと、前記レンズを経た光を散乱させつつ透過させる光散乱透過部材と、を備え、

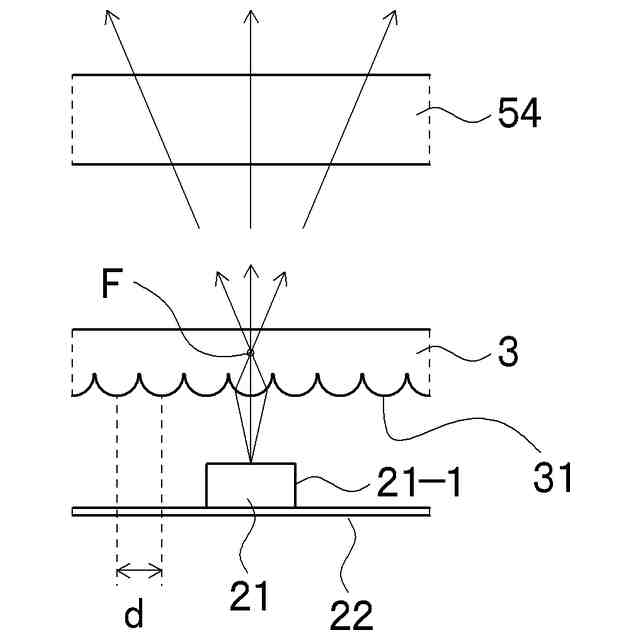

前記レンズの光入射面に、複数の略半円筒形状の凸部を並列に形成したことを特徴とする航空機用灯具。
続きを表示（約 220 文字）【請求項２】
複数の前記光源のうち、少なくとも一の光源は、他の光源と異なる所定の色に発光する、請求項１に記載の航空機用灯具。
【請求項３】
前記凸部を、前記航空機用灯具の短手方向に沿って形成し、かつ、前記凸部を、前記航空機用灯具の長手方向に向けて並列に形成した、請求項１に記載の航空機用灯具。
【請求項４】
隣接する前記凸部の頂点同士の間隔は、０．１ｍｍ以上１ｍｍ以下である、請求項１に記載の航空機用灯具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、主に航空機の機内で用いられる航空機用灯具に関する。
続きを表示（約 980 文字）【背景技術】
【０００２】
従来、主に航空機の機内で用いられる航空機用灯具において、灯室内に複数の異なる色に発光する光源を配置し、状況や用途に応じて異なる色の照明を行う技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１３４１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

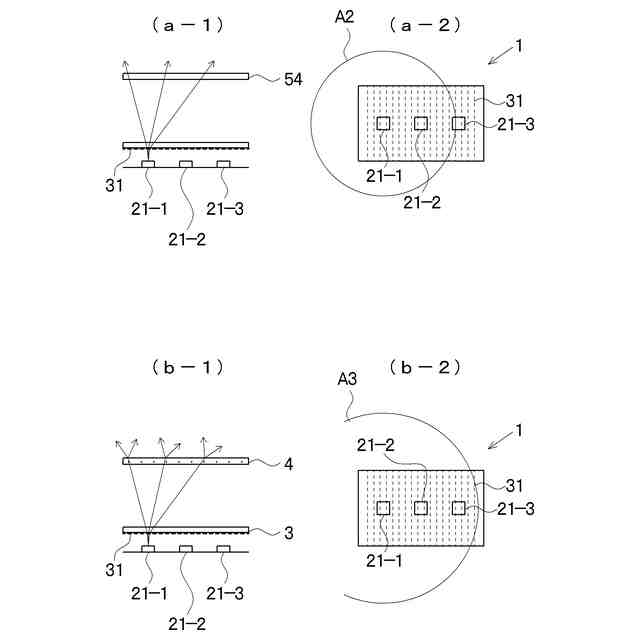

ところが、従来の航空機用灯具によれば、図４（ａ）に示すように、光源を配置した領域のみが強く光り、光源から離れるにつれて徐々に明るさが減少する。このため、例えば、所定のメッセージを表示する表示灯として用いた場合等に、表示面（灯具正面）全体で光り方に偏りが生じ、意匠性及び視認性が低下するという問題があった。
【０００５】
そこで、本開示の目的は、光源の配置に関わらず、灯具正面全体における光り方の偏りを低減可能な航空機用灯具を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の航空機用灯具は、以下の特徴を備える。
（１）複数の光源と、光源の光を拡散させるレンズと、レンズを経た光を散乱させつつ透過させる光散乱透過部材と、を備え、レンズの入射面に、複数の略半円筒形状の凸部を並列に形成したこと。
【０００７】
（２）（１）の場合に、複数の光源のうち、少なくとも一の光源は、他の光源と異なる所定の色に発光すること。
【０００８】
（３）（１）の場合に、凸部を、航空機用灯具の短手方向に沿って形成し、かつ、航空機用灯具の長手方向に並列に形成したこと。
【０００９】
（４）（１）の場合に、隣接する凸部の頂点同士の間隔は、０．１ｍｍ以上１ｍｍ以下であること。
【発明の効果】
【００１０】
本開示の航空機用灯具によれば、光源の光を略半円筒形状の凸部により拡散し、さらに、光散乱透過部材により散乱させるように構成したため、光源の光が灯具正面全体に行き渡り、灯具正面全体の光り方の偏りを低減できるという効果がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
