特許ウォッチ

公開番号2024097721
公報種別公開特許公報(A)
公開日2024-07-19
出願番号2023001395
出願日2023-01-07
発明の名称テーブルタップ
出願人個人
代理人
主分類H01R 13/73 20060101AFI20240711BHJP(基本的電気素子)
要約【課題】設置取り付けが容易で安定的に維持が可能で、外そうとするときは簡単に外すことができるテーブルタップを提供する。
【解決手段】テーブルタップの電源ケーブル取り付け部7の反対側の裏面にネジ12が通過できる幅のスリット部8を設ける、電源ケーブル7側近くにT字型のスリット部9を設けてスリットの一端にネジ頭部が通過するポート13を設ける。取り付方法は2本の取り付けネジ12を規定寸法値近くにネジをセットする、ネジの締め具合は電源ケーブルセット部の反対側のスリット部8を治具として差し込み所定の高さとする。縦方向設置の場合、上下反転取り付けが可能で使い勝手の良い方を選ぶことができる。実施例1縦方向の設置手順はスリット部8を一方のネジに差し込み、もう一方のネジの頭部をポート13に差し込み横にずらし突き当りを下にさげる、横方向への取り付は縦方向と同様の手順で設置可能なテーブルタップを提供する。
【選択図】図6
特許請求の範囲【請求項１】
テーブルタップのハウジングは細長い形態で熱可塑性樹脂からなり表、裏にニ分割され、表面にはスイッチ、コンセントが配置され長手方向端部に電源ケーブルが設置されている、
裏側の分割部分にはニ分割を組み合わせ一体化するためのネジ穴および壁や柱に取り付け取り付ポートとスリット部が2か所設けてある、
テーブルタップの電源ケーブル取り付け部の反対側の裏面にネジがスライドできる幅のスリット部を設ける、電源ケーブル側近くにＴ字型のスリット部を設けてスリット部の一端にネジ頭部を通すポートを設ける、
テーブルタップを縦方向に設置時の取り付手順は電源コードと反対側のスリット部を一方のネジに差し込み、もう一方のネジ頭部を取り付ポートに合わせて差し込み横にずらせ突き当りを下にさげる三つの工程で取り付ける、
縦方向に取り付の場合上下を反転、設置取り付けが可能で使い勝手の良い方を選ぶことができる、
ことを特徴とするテーブルタップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、延長コード付きテーブルタップの設置取り付に関するものである。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
多くのテーブルタップには壁や柱に取り付け固定する装置が設けてある、外部にネジ止めする穴を設けて有るものから、見えない裏側にネジ固定できる装置を備えた物がある。裏側のネジ固定には主に二つの方法が用いられている一つ目は一直線上にスライドして固定する（特許文献１）これは取り付け容易だが外れやすい、設置方向により取り付不可能な方向がある、二つ目は平行横移動固定する（特許文献２）これはネジの設置に正確なピッチが必要で取り付けが難易である、設置方向により取り付不可能な方向がある。
【先行技術文献】
【特許文献】
【０００３】
実登３１７８９０７
特許５５３７６２０
【発明の概要】
【発明が解決しようとする課題】
【０００４】
先行技術の取り付方法は一直線上、又は平行に１方向にスライドの１工程だけであり、逆の方向に少しの力が加わると簡単に外れ脱落してしまう。
テーブルタップは主に素人の人が用いるもので、設置取り付けが容易で安定的に維持が可能で、外そうとするときは簡単に外すことできる物にしたい。
【課題を解決するための手段】
【０００５】
実施例１について形態を説明するとテーブルタップの電源ケーブル取り付け部7の反対側の裏面にネジが通過できる幅のスリット部8設ける、電源ケーブル7側近くに
Ｔ字型のスリット部9を設けてスリットの一端にネジ頭部が通過するポート13を設ける。
取り付方法の基本は2本の取り付けネジ12を規定寸法値近くにネジ12をセットする、ネジの締め具合は電源ケーブルセット部の反対側のスリット部8を治具として差し込み自由に抜き差し出来る高さとする。現場に合った使い勝手の良い設置に、例えばスイッチを右側にするか左側にするか、上下反転取り付けができどちらも安定的に設置が可能である。
縦方向の（実施図１）取り付手順はスリット部8に一方のネジに差し込み、もう一方のネジ頭部をポート13に差し込み横にずらし突き当りを下に下げる、三つの工程で取り付ける。横方向の設置も縦方向と同様な手順で設置が可能である。
【発明の効果】
【０００６】
三つの工程を経てセットするので、安定的に設置保持が可能である。
２つのネジの取り付け寸法が少しずれても取り付が可能である。
縦横方向いずれの角度にも取り付けが可能である。
技術に自信のない方も失敗なく取り付が可能ある。
【図面の簡単な説明】
【０００７】
正面図テーブルタップの実施方法を示した説明図である。（実施例１）
左側面図テーブルタップの実施方法を示した説明図である。（実施例１）
右側面図テーブルタップの実施方法を示した説明図である。（実施例１）
底面図テーブルタップの実施方法を示した説明図である。（実施例１）
背面図テーブルタップの実施方法を示した説明図である。（実施例１）

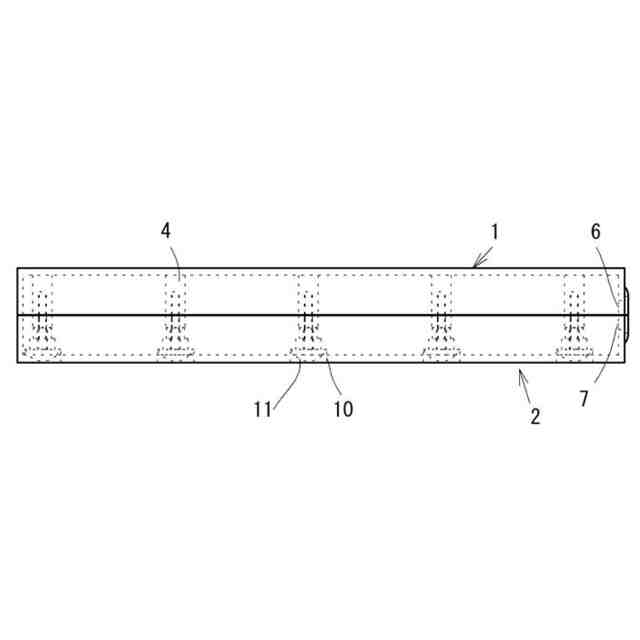

分割正面図テーブルタップの実施方法を示した説明図である。（実施例１）
正面図テーブルタップの実施方法を示した説明図である。（実施例２）
左側面図テーブルタップの実施方法を示した説明図である。（実施例２）
底面図テーブルタップの実施方法を示した説明図である。（実施例２）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例２）
正面図テーブルタップの実施方法を示した説明図である。（実施例３）
左側面図テーブルタップの実施方法を示した説明図である。（実施例３）
底面図テーブルタップの実施方法を示した説明図である。（実施例３）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例３）
正面図テーブルタップの実施方法を示した説明図である。（実施例４）
左側面図テーブルタップの実施方法を示した説明図である。（実施例４）
底面図テーブルタップの実施方法を示した説明図である。（実施例４）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例４）
左側面図テーブルタップの実施方法を示した説明図である。（実施例５）
左側面図テーブルタップの実施方法を示した説明図である。（実施例５）
左側面図テーブルタップの実施方法を示した説明図である。（実施例５）
底面図テーブルタップの実施方法を示した説明図である。（実施例５）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例５）
正面図テーブルタップの実施方法を示した説明図である。（実施例６）
左側面図テーブルタップの実施方法を示した説明図である。（実施例６）
底面図テーブルタップの実施方法を示した説明図である。（実施例６）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例６）
正面図テーブルタップの実施方法を示した説明図である。（実施例７）
左側面図テーブルタップの実施方法を示した説明図である。（実施例７）
底面図テーブルタップの実施方法を示した説明図である。（実施例７）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例７）
正面図テーブルタップの実施方法を示した説明図である。（実施例８）
左側面図テーブルタップの実施方法を示した説明図である。（実施例８）
底面図テーブルタップの実施方法を示した説明図である。（実施例８）
分割正面図テーブルタップの実施方法を示した説明図である。（実施例８）
【発明を実施するための形態】
【０００８】
テーブルタップのハウジングは細長い形態で熱可塑性樹脂からなり表1、裏2にニ分割され、表面1にはスイッチ、コンセントが配置され長手方向端部に電源ケーブル入り口6、7が設けてある。
裏側2の分割部分にはニ分割を一体化に組み合わせ固定するためのネジ穴10,４および壁や柱に取り付け取り付ポート13とスリット部8,9の2ヶ所設けてある、ハウジングの長手方向端部に電源コード入り口7が設けてある。
【産業上の利用可能性】
【０００９】
技術力に不安のある者でも設置取り付できる。
【符号の説明】
【００１０】
１ニ分割の表面
２ニ分割の裏面
３コンセント
４ニ分割の組付けネジ用ボス
５スイッチ
６ニ分割の表面１の電源ケーブル入り口
７ニ分割の裏面２の電源ケーブル入り口
８テーブルタップ固定用スリット部
９テーブルタップ固定用スリット部
１０ニ分割の組付けネジ穴
１１ニ分割の組付けネジ
１２テーブルタップ固定ネジ
１３テーブルタップ固定ネジ頭部貫通ポート
