意匠ウォッチ

発行日2025-12-10
公報種別意匠公報(S)
登録番号1814596
登録日2025-12-02
意匠に係る物品棚受けダボ
意匠分類D9-161(住宅設備用品汎用部品及び付属品)
出願番号2025015477
出願日2025-08-04
意匠権者加藤秀金属株式会社
代理人個人

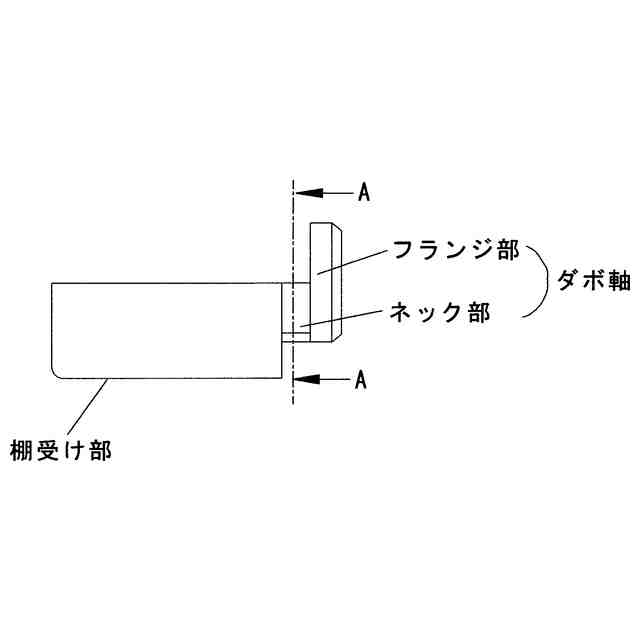

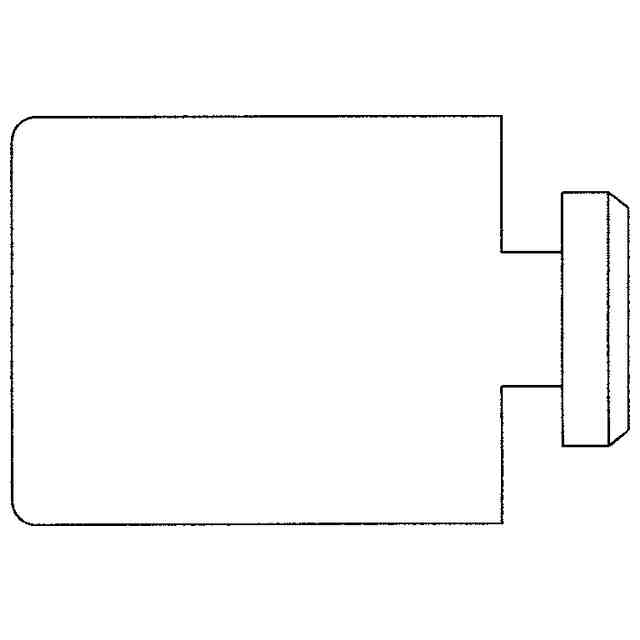

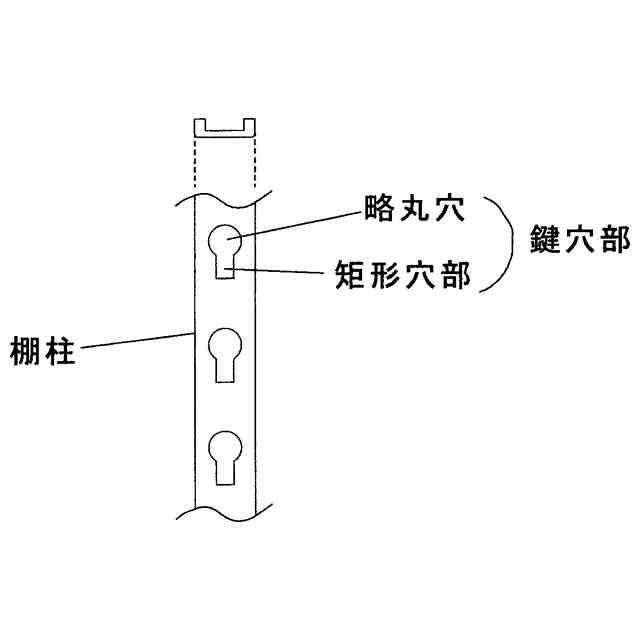

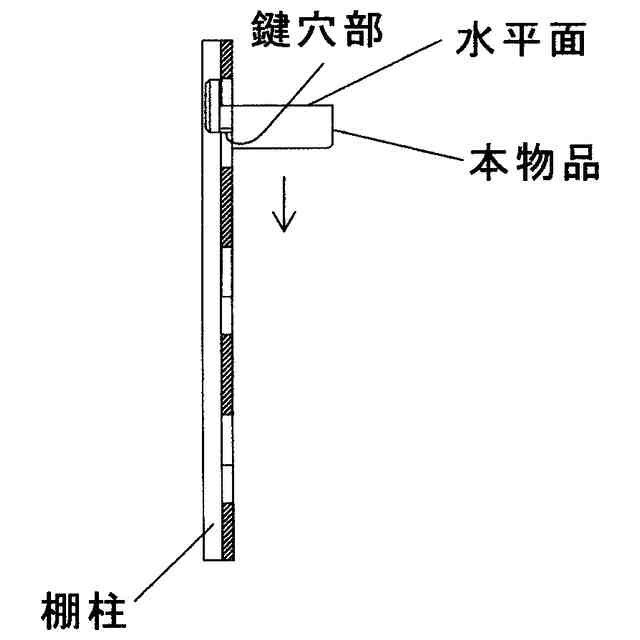

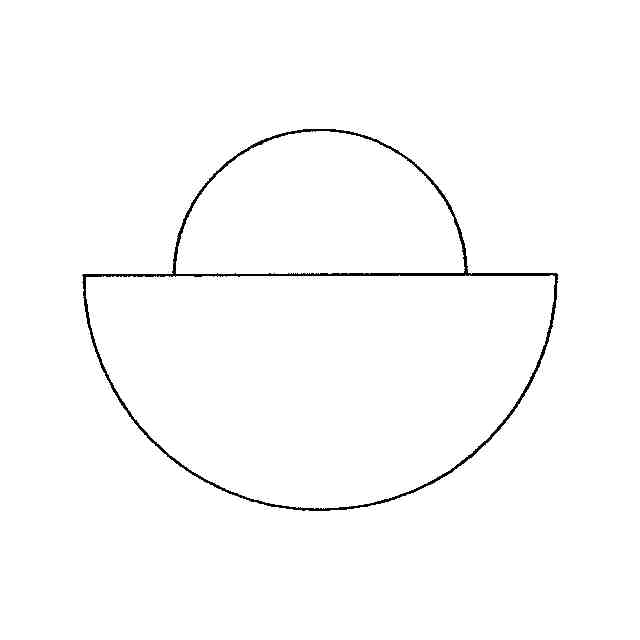

意匠に係る物品の説明本物品は、棚柱の鍵穴部に着脱可能に装着され、棚板の支持を可能にする棚受け部材である。棚柱は、略丸穴と矩形穴部で構成されダボ軸が跨る。本物品は、棚柱の鍵穴部上方の略丸穴に差し込む部分であるダボ軸と、該ダボ軸と連なり、棚板を乗せる水平面を備えた棚受け部とで構成されている。棚受け部は、略半裁円柱状の形状とし、棚受け部の一端からダボ軸が突設する。ダボ軸は、略円盤状のフランジ部、該フランジ部と棚受け部を繋ぐ略半裁小判形柱状のネック部とからなり、棚柱の該略丸穴の下方の矩形穴部で引っかかる段差部とで構成される。本物品は、クローゼットの収納棚や靴箱等の棚板の高さを可変とすべく、棚柱の上下方向に複数個穿設した鍵穴部に装着して使用する。具体的には、ダボ軸を棚柱の鍵穴部の上方の略丸穴に挿入し(使用状態を示す参考正面図1参照)、そのまま下方の矩形穴部に押し下げて棚柱に棚受けダボを装着する(使用状態を示す参考正面図2参照)。この作業を平行に向きあった壁面の両側(片側2箇所ずつ)の棚柱について行う。鍵穴部上方(略丸穴)にダボ軸を挿入し、下方の矩形穴部にダボ軸を押し下げることによってネック部が矩形穴部に嵌り込み、ネック部は回動できないので(D―D断面図参照)、安定した棚受け部材を提供できる。四箇所に取り付けた棚柱にそれぞれ脱着可能に固定された計四個からなる本物品の棚受け部の水平面が水平で棚板を載置できる状態となり、水平面の上に棚板を支持載置する(使用状態を示す参考正面図3参照)。

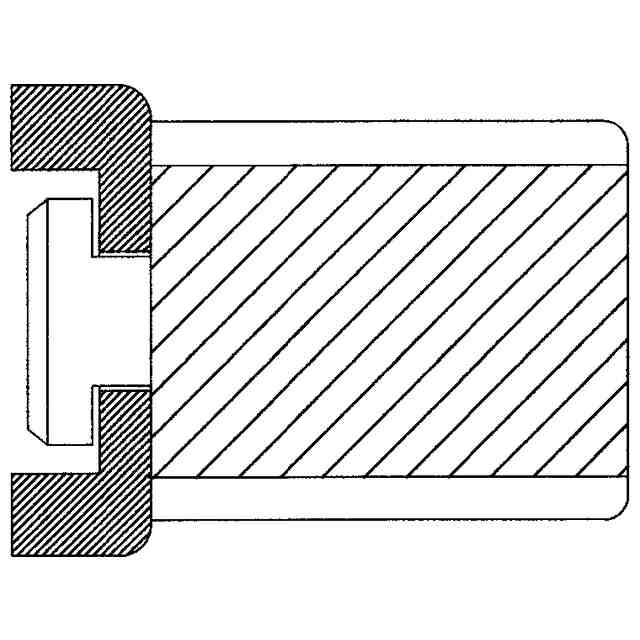

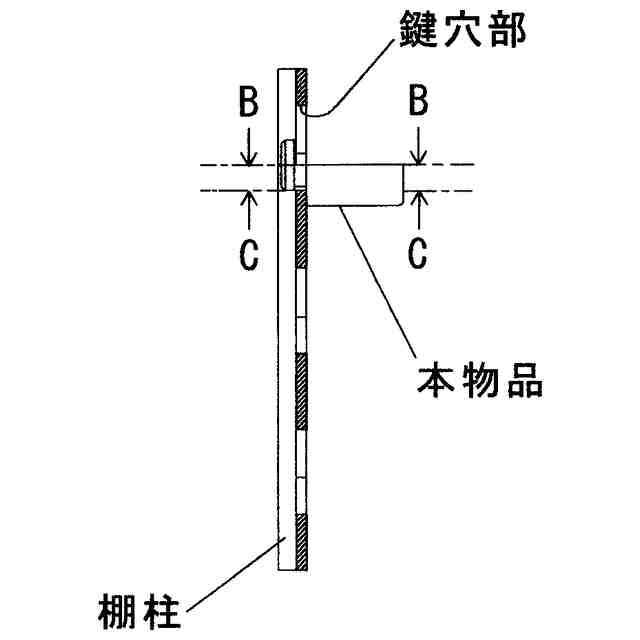

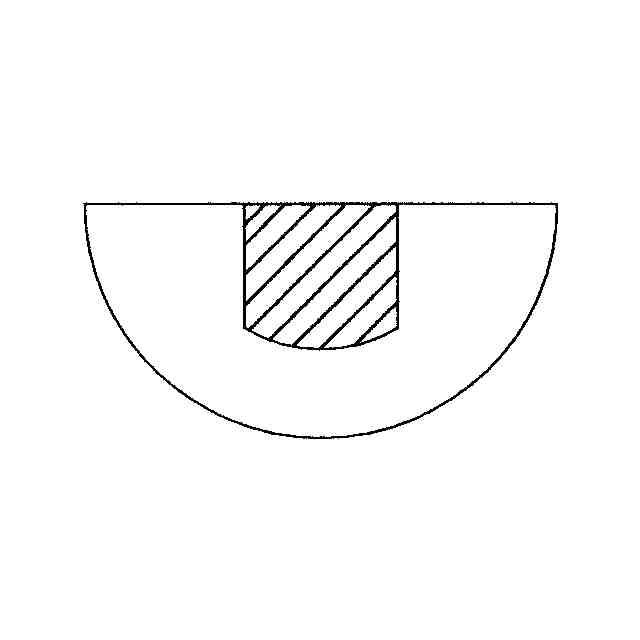

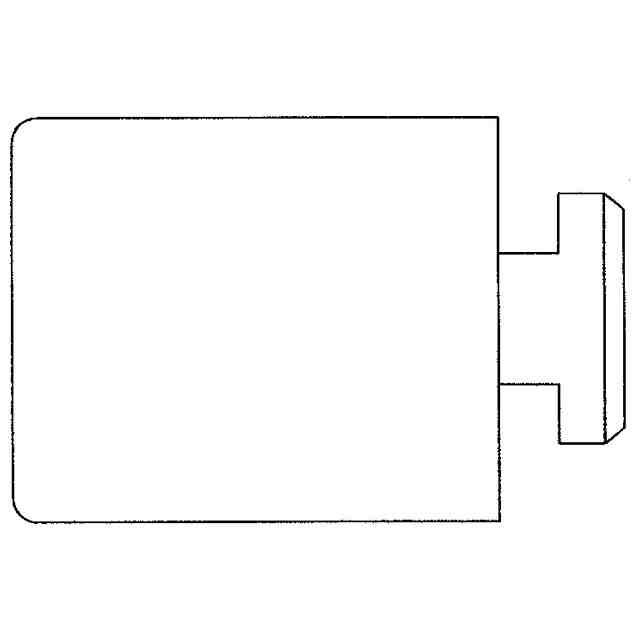

意匠の説明背面図は正面図と対称であるため省略する。 A―A断面図は、参考図1に示すA―A線で切断した断面図である。B―B断面図は、使用状態を示す参考正面図2に示すB―B線で切断した断面図である。C―C断面図は、使用状態を示す参考正面図2に示すC―C線で切断した断面図である。D―D断面図は、使用状態を示す参考正面図4に示すD―D線で切断した断面図である。

関連意匠
