意匠ウォッチ

発行日2025-12-09
公報種別意匠公報(S)
登録番号1814391
登録日2025-12-01
意匠に係る物品ダウンライト
意匠分類D3-3102(発光具及び照明器具)
出願番号2025007767
出願日2025-04-17
意匠権者コイズミ照明株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK

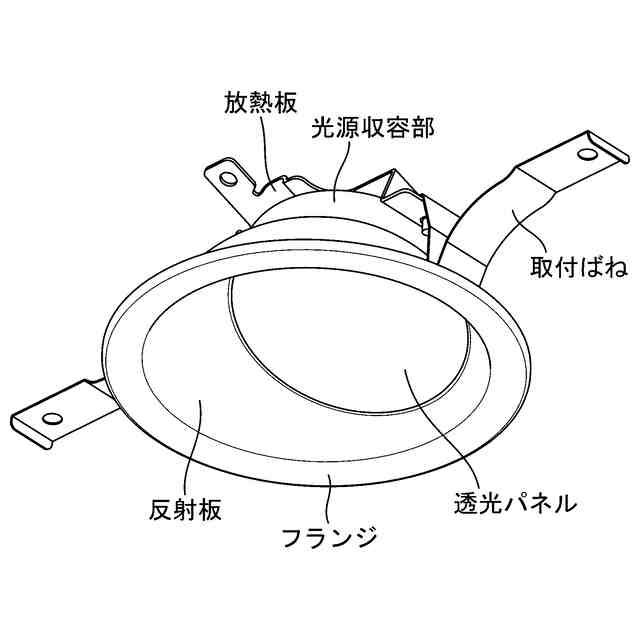

意匠に係る物品の説明本物品は、傾斜した天井に取付けられるダウンライトである。本物品は、球体の一部を切取った形状を有する反射板、フランジ、光源収容部、透光パネル、放熱板、および、一対の取付ばねを備える。反射板、フランジ、および光源収容部は、一枚の鋼板をプレスすることによって成形され、リブがなく厚みが均一である。

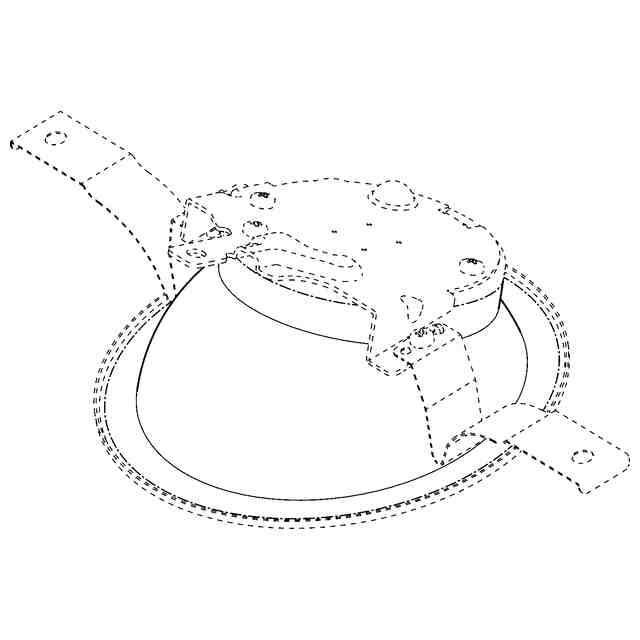

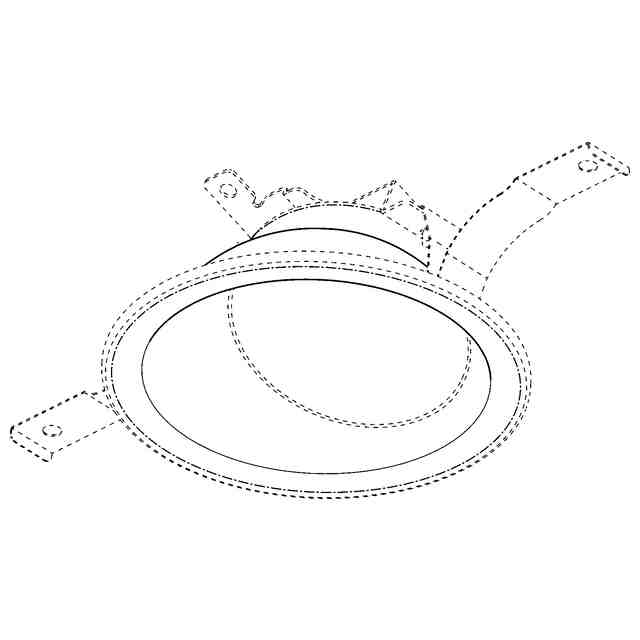

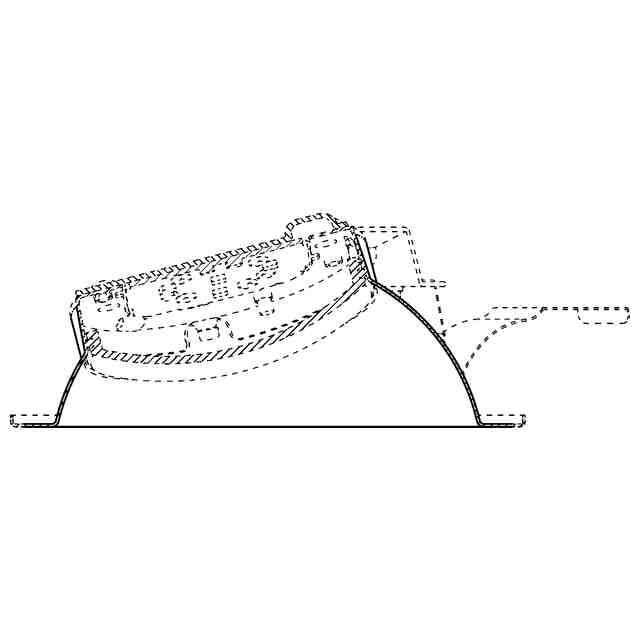

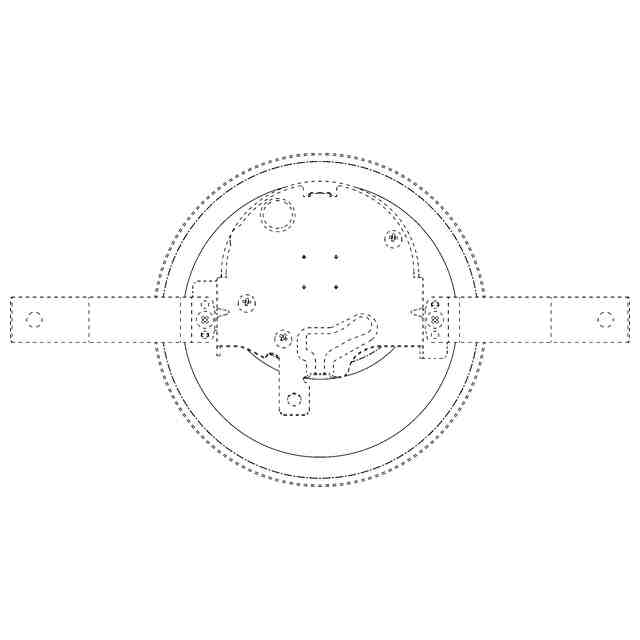

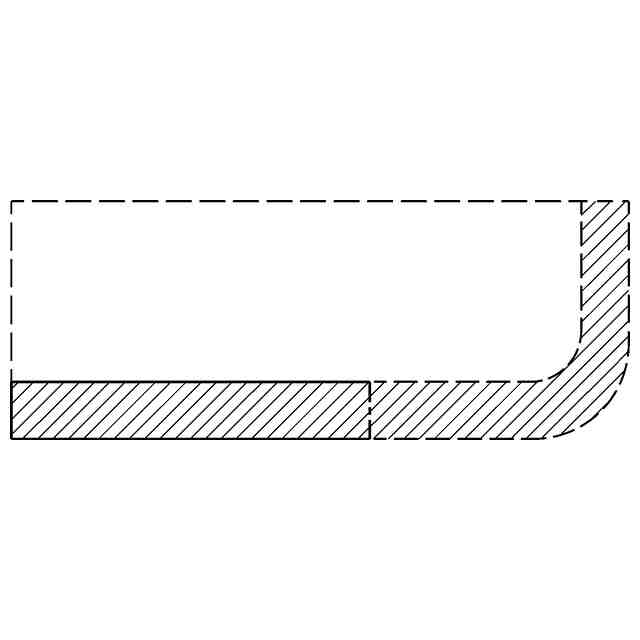

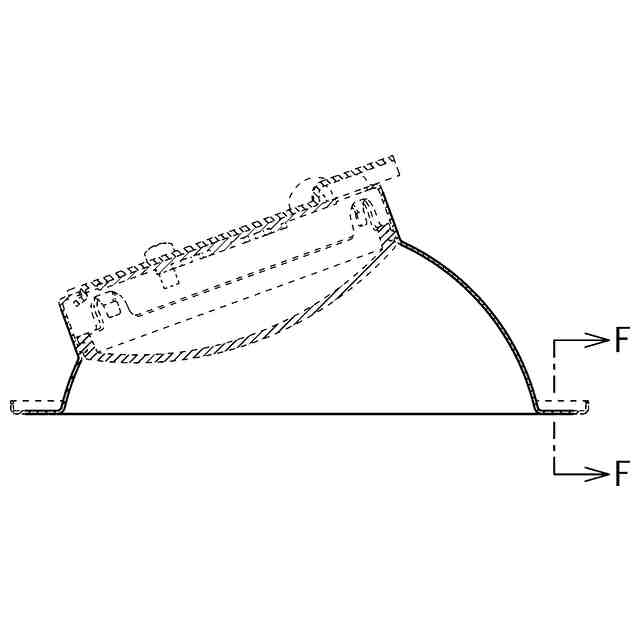

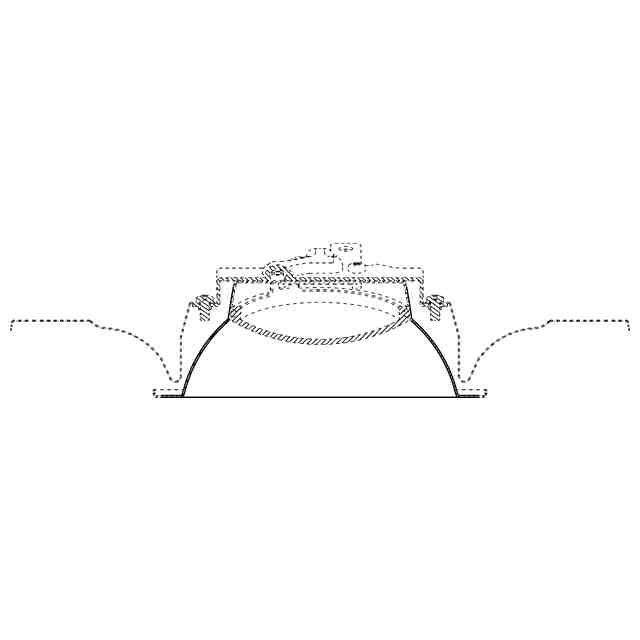

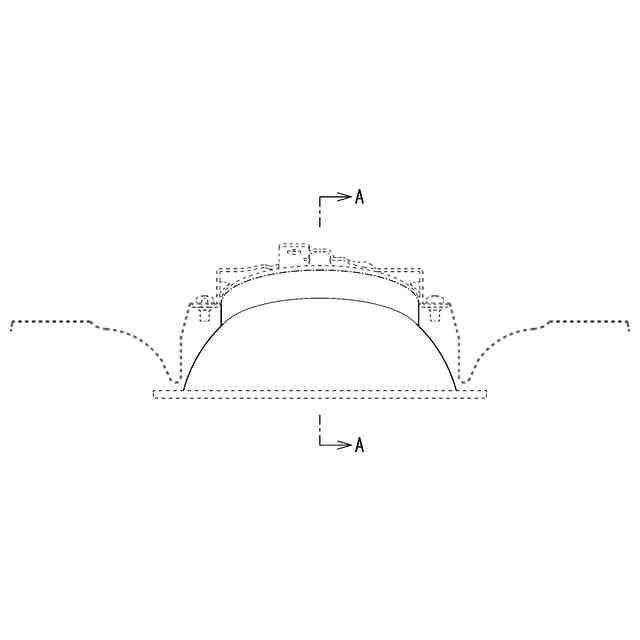

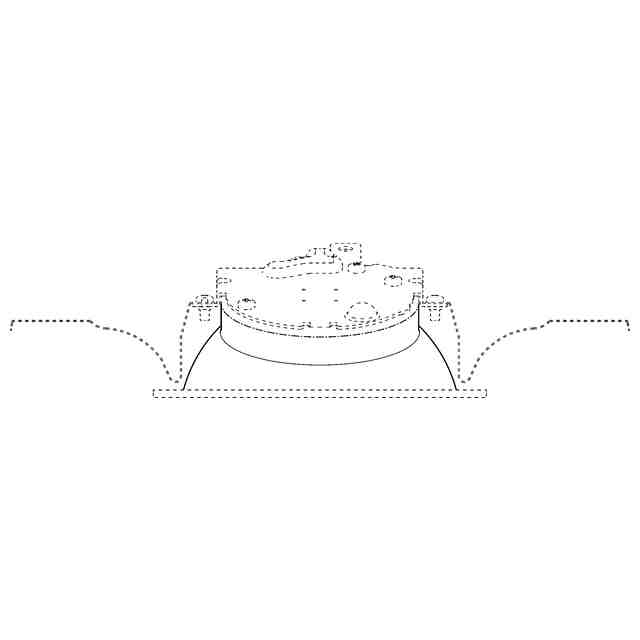

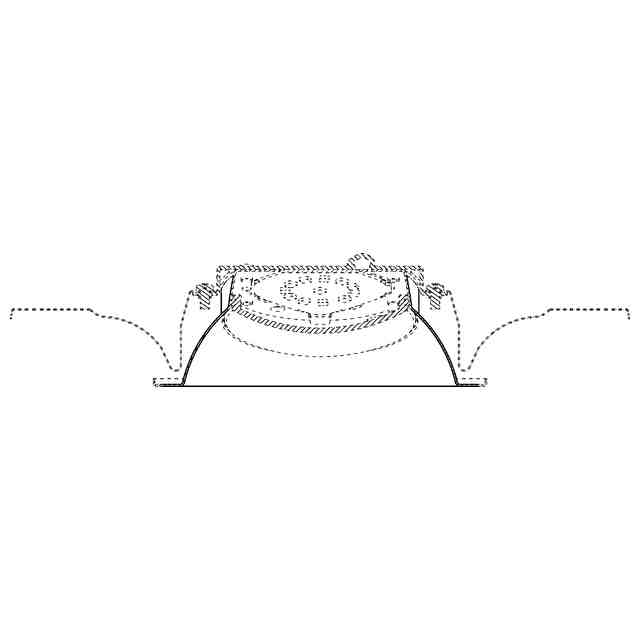

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各断面図において、ハッチングを施した部分は物品の断面を表す。各断面図において、本物品の内部機構を一部省略している。各図において曲面部に表されている細線は、模様を表す線ではなく、いずれも立体表面の形状を表す線である。

関連意匠
