意匠ウォッチ

発行日2025-12-09
公報種別意匠公報(S)
登録番号1814354
登録日2025-12-01
意匠に係る物品芯棒打ち込み式アンカー施工工具
意匠分類K1-2420(利器及び工具)
出願番号2024021487
出願日2024-09-28
意匠権者個人
代理人

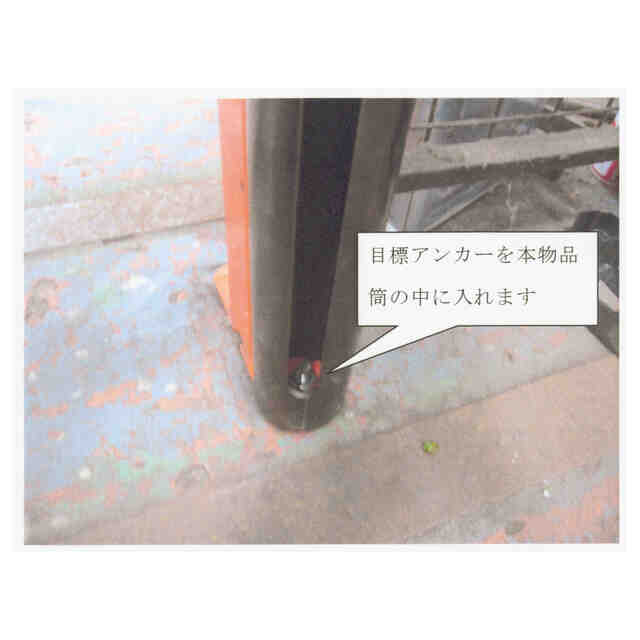

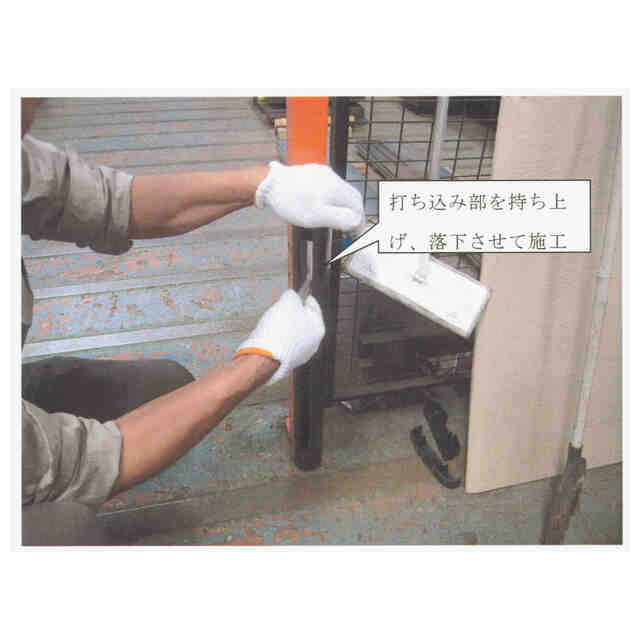

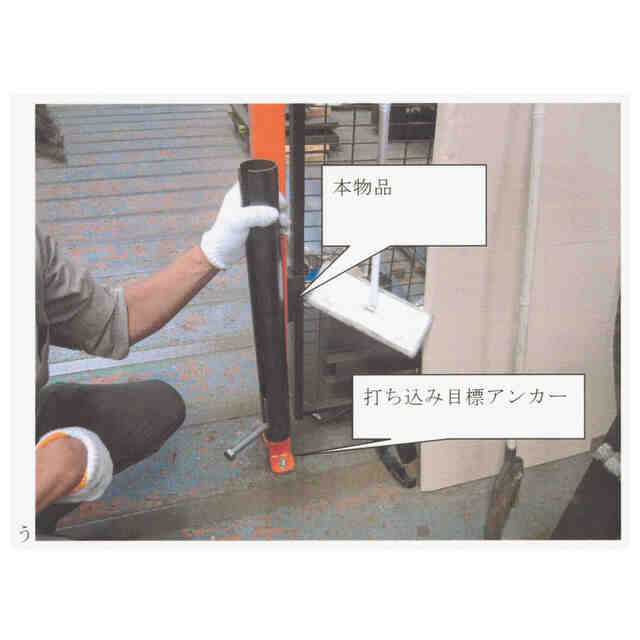

意匠に係る物品の説明本製品は、芯棒打ち込み式アンカー施工用工具である。従来の施工方法は、ハンマーによる打撃にて行われている。ハンマーによる施工は、熟練者以外では打撃ミスによる施工ミス等生じる恐れがある。本製品は、施工対象の芯棒打ち込み式アンカーを筒の中に入れ、取っ手で打ち込み部を持ち上げ、落下させるだけである。筒の中に対象アンカーが入っており、施工ミスが起こらなくなる。取ってで打ち込み部を持ち上げるだけの為、熟練度、老若男女問わず作業が可能となる。丸パイプ、打ち込み部の大きさを変えて作成することにより、様々なサイズの芯棒打ち込み式アンカーに対応できる。

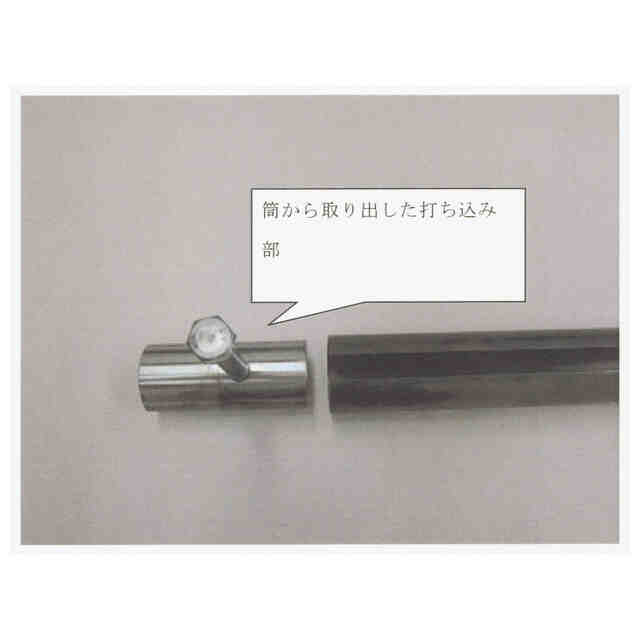

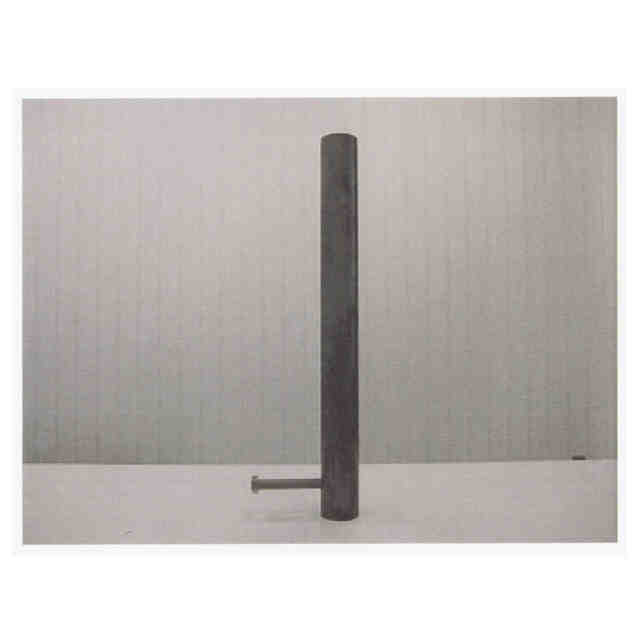

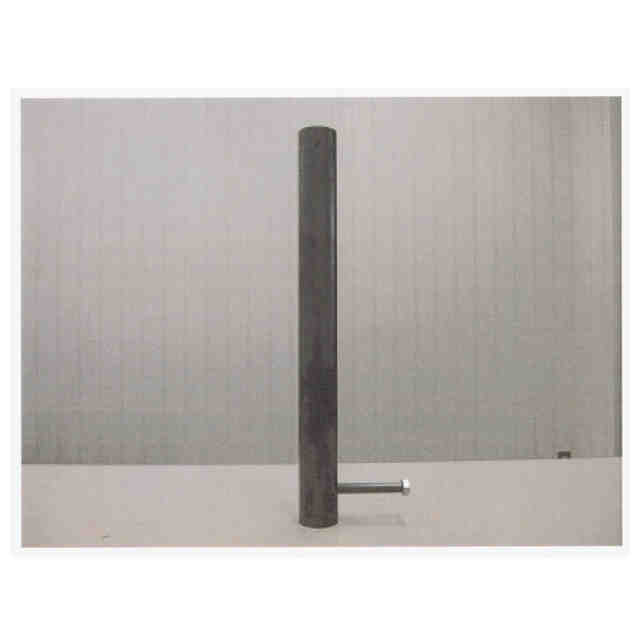

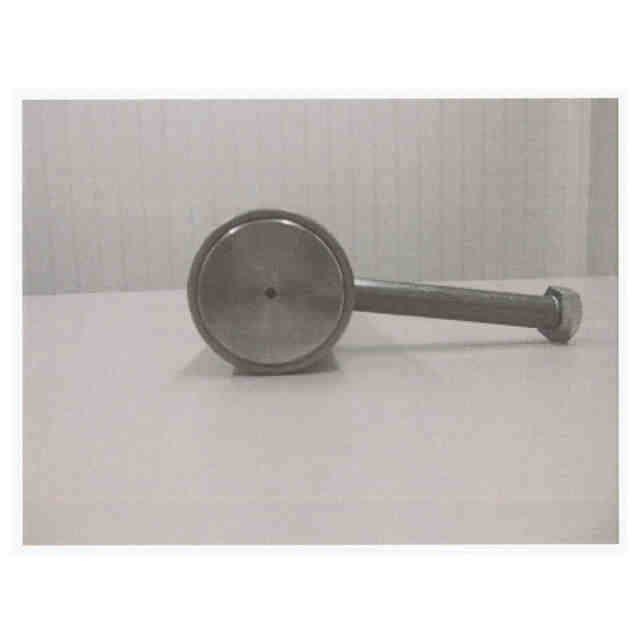

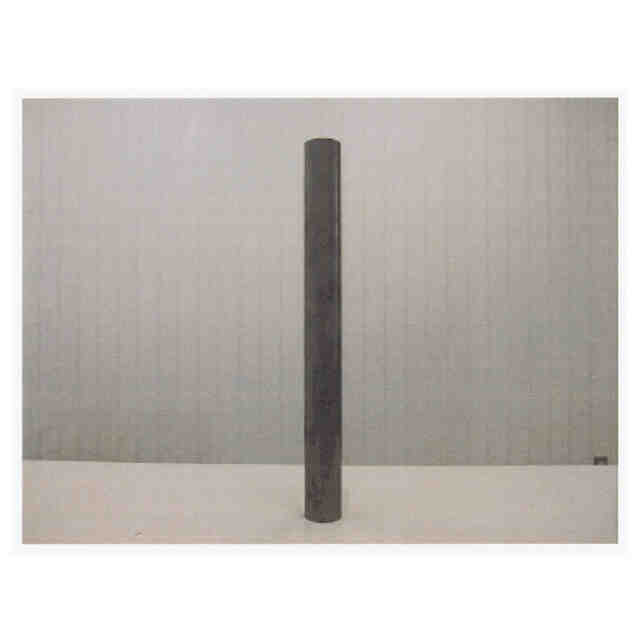

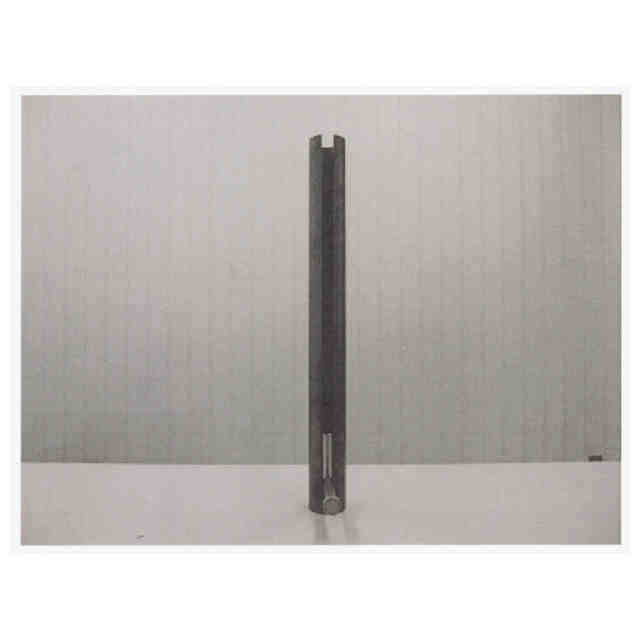

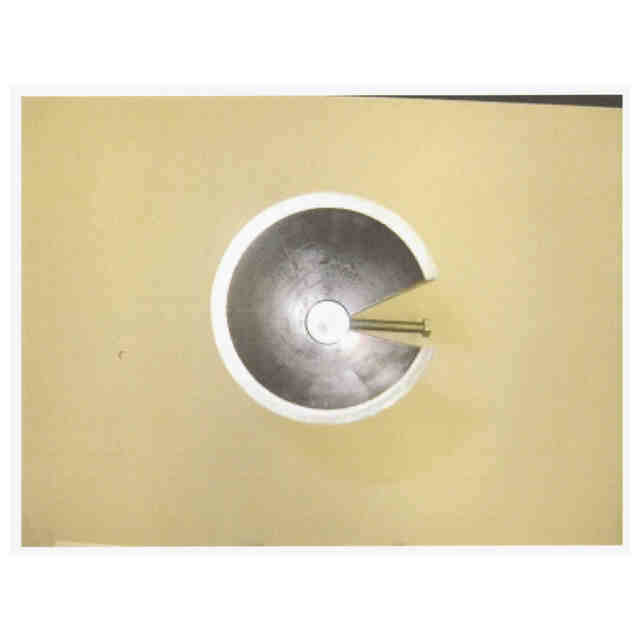

意匠の説明取っ手の付いた打ち込み部を、切り込み加工した丸パイプに挿入した構造である。

関連意匠
