発行日2025-12-08
公報種別意匠公報(S)
登録番号1814331
登録日2025-11-28
意匠に係る物品バルブのアクチュエータ
意匠分類M2-5915(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025015504
出願日2025-08-05
意匠権者株式会社キッツ,KITZ CORPORATION
代理人個人,個人,個人,個人

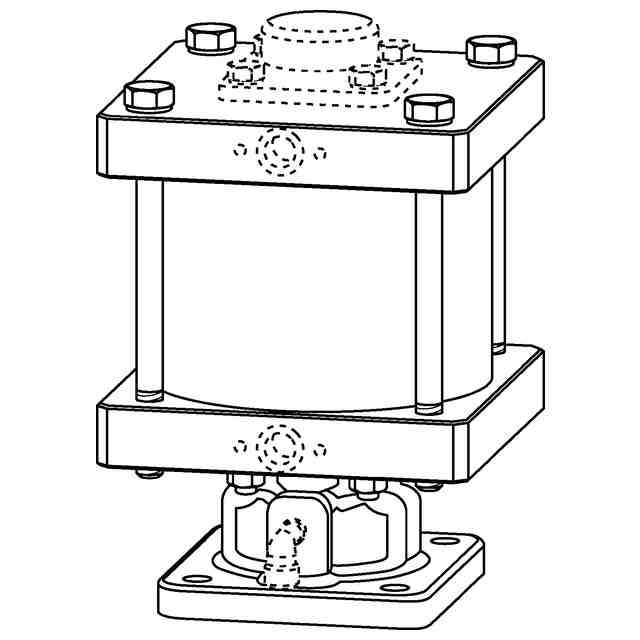

意匠に係る物品の説明本物品は、バルブのアクチュエータであり、バルブを開閉するために用いられる。このアクチュエータは、バルブのボデーの上部に設置されるブラケットと駆動部からなる。このアクチュエータの駆動部は、シリンダを上部エンドカバーと下部エンドカバーで挟み、ボルトで固定している。ボルトは下側の先端部におねじが切ってあり、上部エンドカバーを通して下部エンドカバーに形成されためねじ穴にねじ止めされている。アクチュエータは、上部エンドカバーと下部エンドカバーに設けられた給排気孔の少なくとも一方から供給される駆動エアによって動作する。すわなち、駆動エアの給気/排気により、駆動部のシリンダ内のピストンが上下動し、それに伴いピストンに取り付けたシャフトが上下動する。シャフトはブラケットの中を通ってボデー内に設置されたダイヤフラム等の弁体に接続可能であり、ピストンの上下動に連動して弁体が上下動し流路を開放/遮断する。これによりバルブが開閉するようになっている。
意匠の説明左側面図は右側面図と対称であるため省略する。実線で表した部分が、意匠登録を受けようとする部分である。

関連意匠
