発行日2025-11-26
公報種別意匠公報(S)
登録番号1813491
登録日2025-11-17
意匠に係る物品成形機の情報表示用画像
意匠分類N3-10W()
出願番号2024026983
出願日2024-12-26
意匠権者芝浦機械株式会社
代理人弁理士法人酒井国際特許事務所

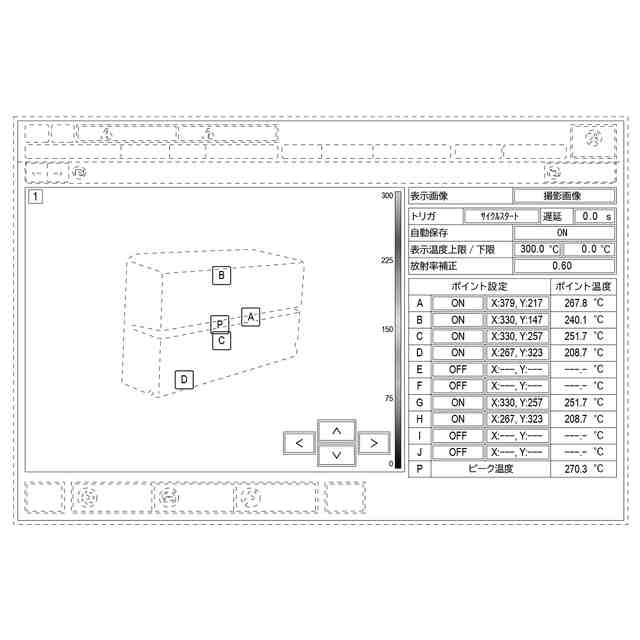

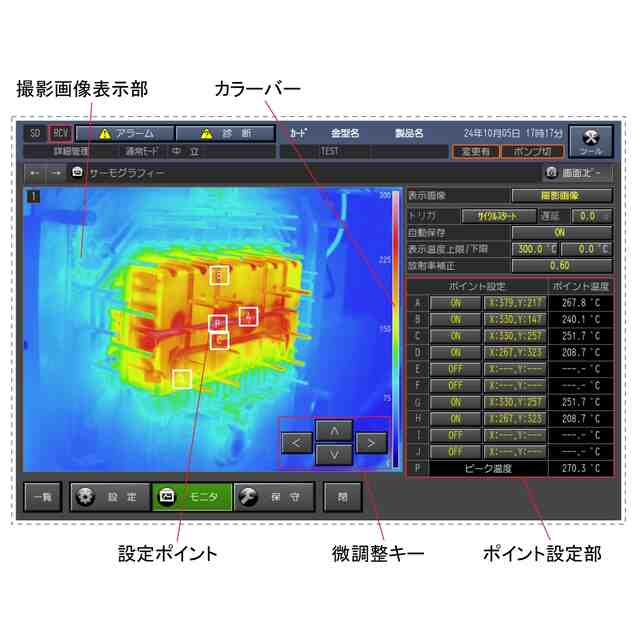

意匠に係る物品の説明この画像は、成形機(例えば、ダイカストマシン)を用いた金属の成形に関する各種情報を表示するための画像である。画像図には、別途サーモグラフィーカメラにて測定された、現在の金型各部の表面温度を色で示す「撮影画像表示部」が各「設定ポイント」(例えばP)とともに表示される。撮影画像の右横には、金型各部の表面温度を前記「設定ポイント」ごとに位置座標とともに表示する「ポイント設定部」がある。「撮影画像表示部」の右横には、温度を色で表現する「カラーバー」が位置し、ユーザは、撮影画像における金型の表面温度を効率よく確認等できる。また、「撮影画像表示部」の下にある「微調整キー」を操作することにより、ユーザが所望する前記「設定ポイント」の位置等の微調整も可能である。各部の名称と使用状態の例を「使用状態を示す参考図」に表わす。
意匠の説明破線で表わされた部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。画像図において、グレーの暗調子で表わされた部分は明度差を表わすものであり、色彩を特定するものではない。

関連意匠
