発行日2025-10-24
公報種別意匠公報(S)
登録番号1811439
登録日2025-10-16
意匠に係る物品モータ用ステータコア
意匠分類H2-19(回転電気機械、配電機械器具)
出願番号2025004263
出願日2025-03-04
意匠権者株式会社レゾナック,Resonac Corporation
代理人個人,個人,個人

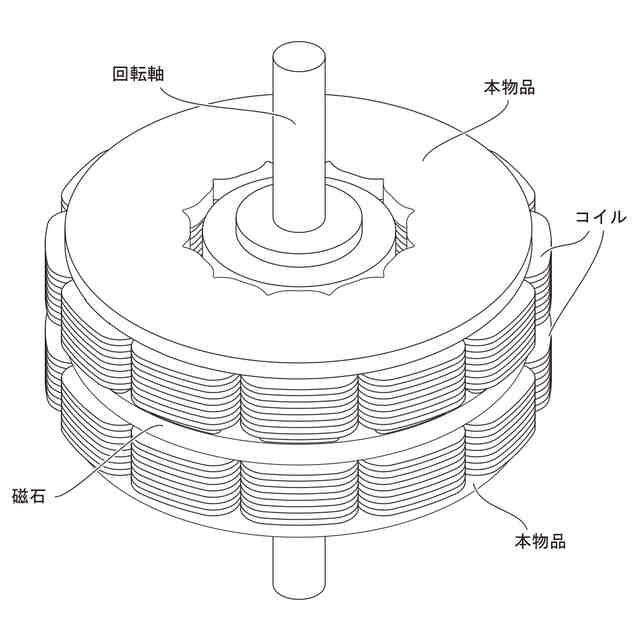

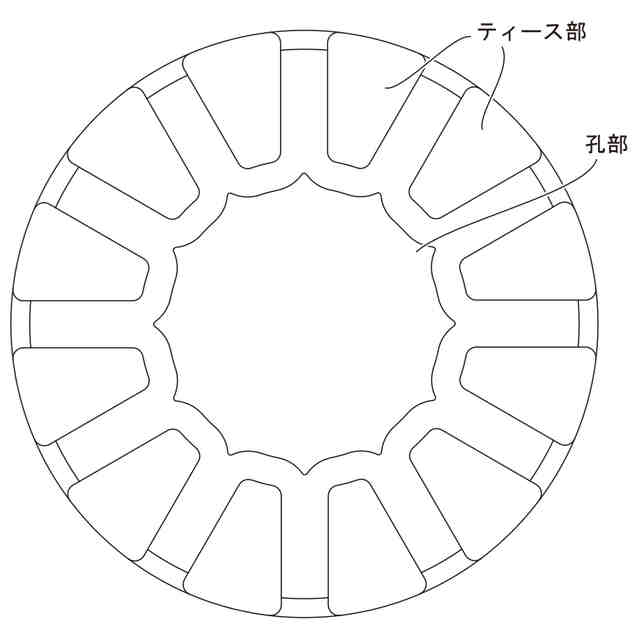

意匠に係る物品の説明本物品は、主としてアキシャルギャップモータに使用するステータコアであり、「使用状態を示す参考図」に示すように、中心の孔部にロータの回転軸を挿通し、各ティース部にコイルを巻回した上で、ハウジングに固定して使用するものである。本物品は、磁束が流れるメインの経路であるティース部間を避けて、中心の孔部を形成する内周の面積を削減している。内周の面積を削減したことで、成形時に加圧する面積が減少するため、高密度化による磁気特性の向上を目的として成形圧を上げても、成形用プレスへの負荷を低減させることができる。また、磁束が流れるメインの経路を避けているため、トルクの低下を抑えることができる。

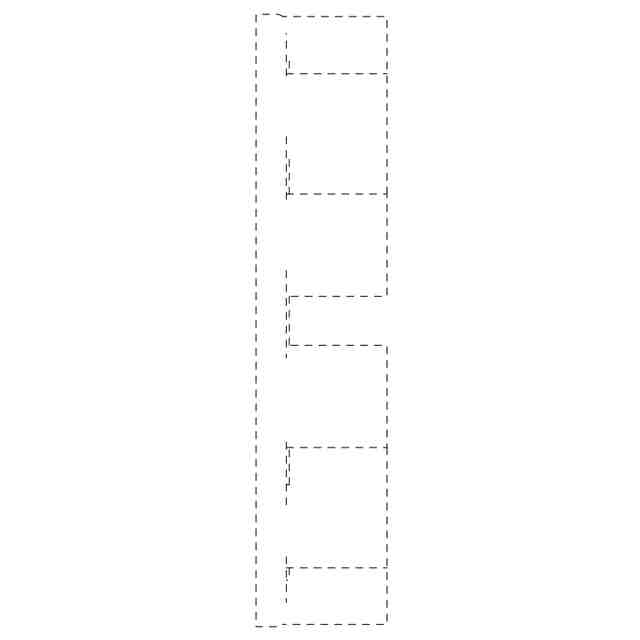

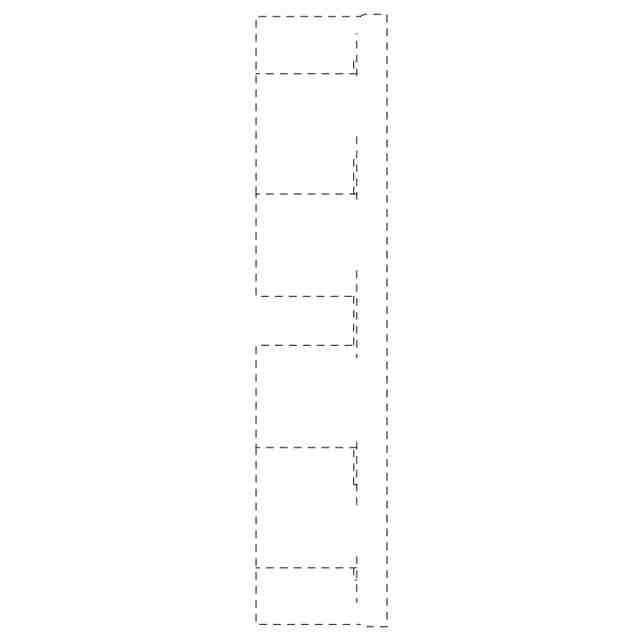

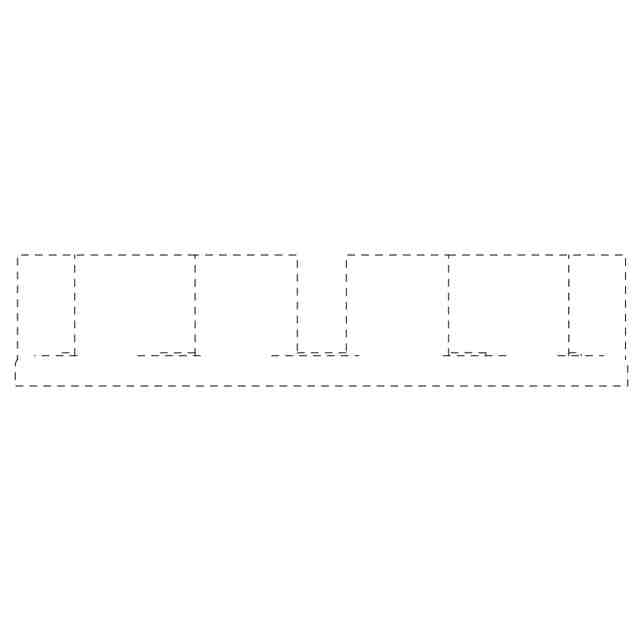

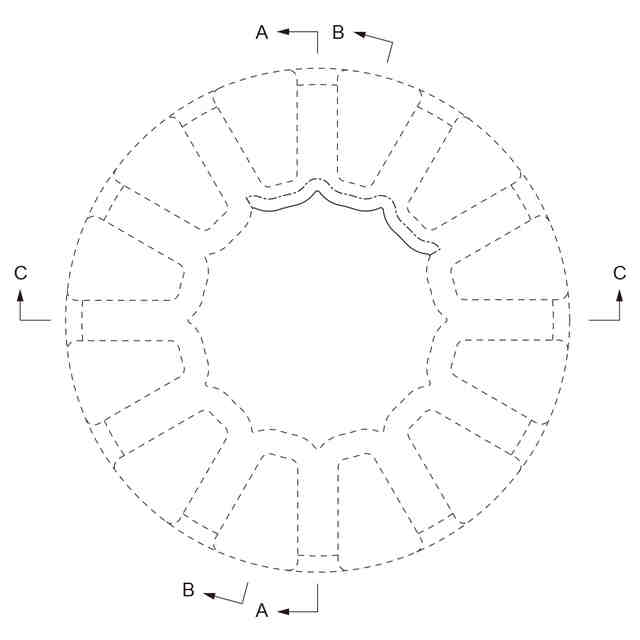

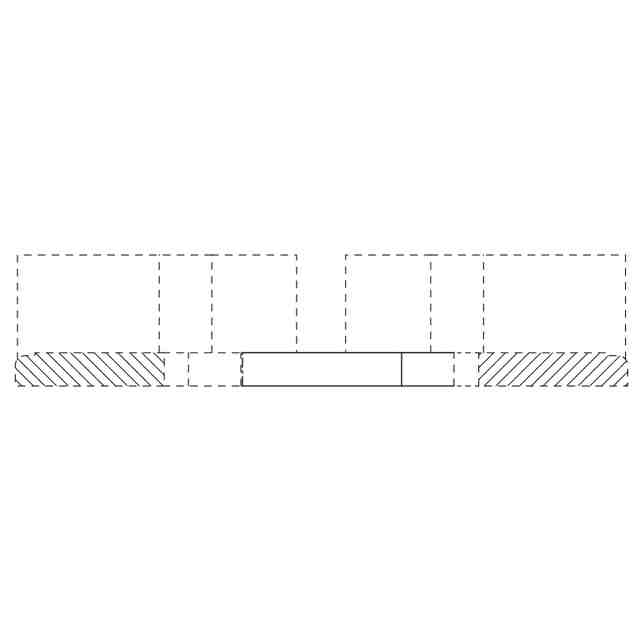

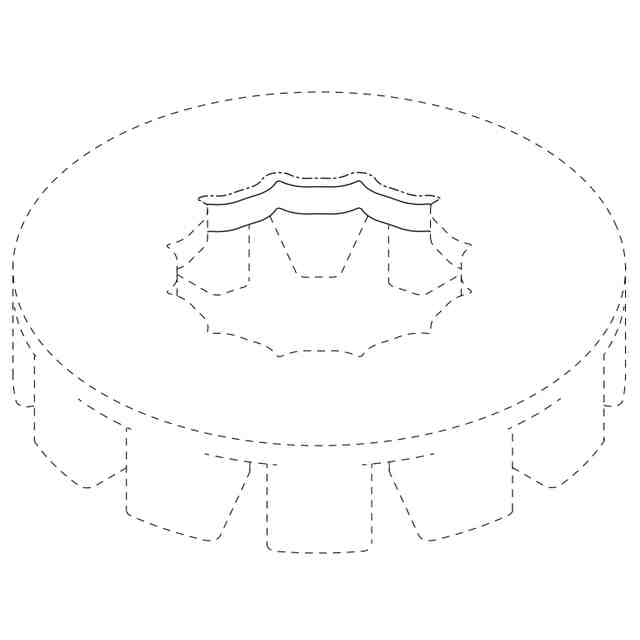

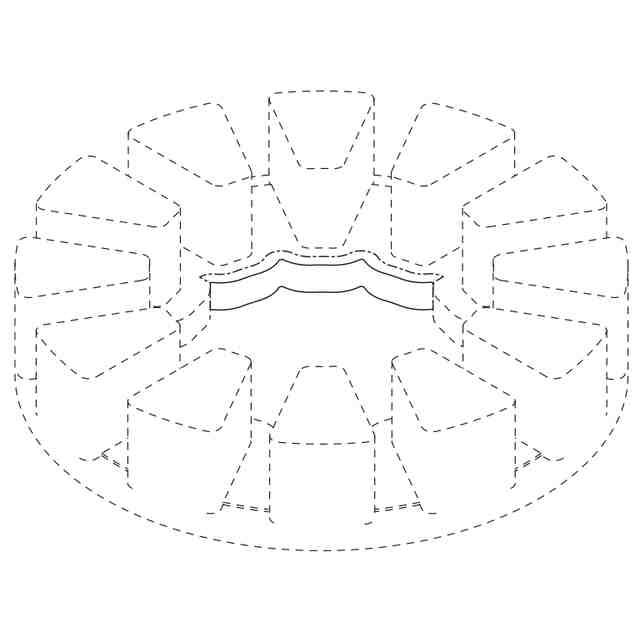

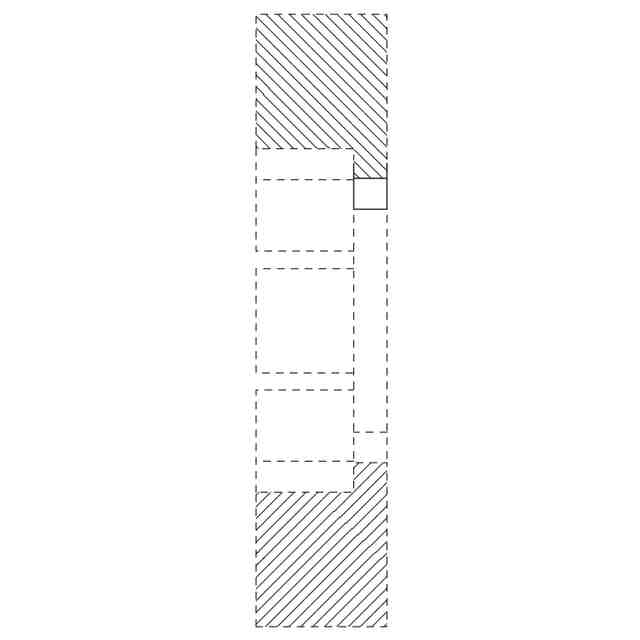

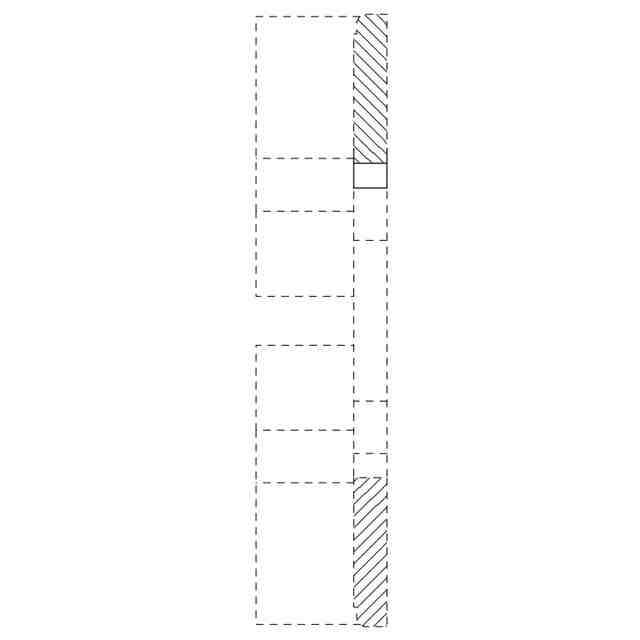

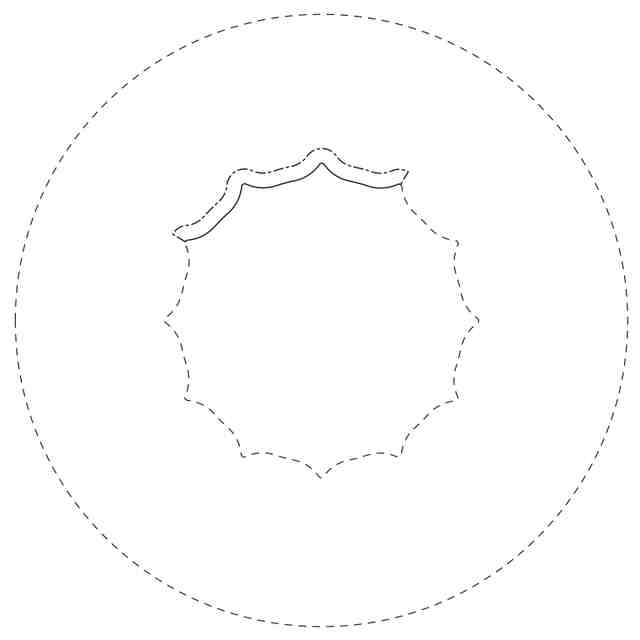

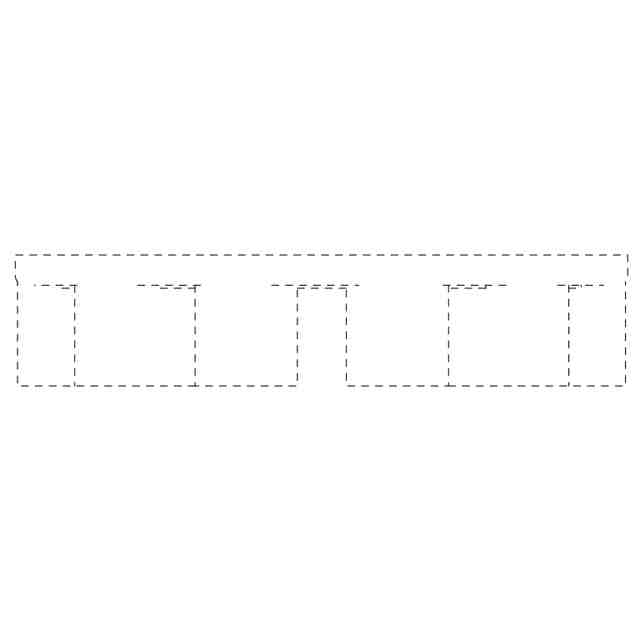

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
