発行日2025-10-24
公報種別意匠公報(S)
登録番号1811405
登録日2025-10-16
意匠に係る物品ボタン
意匠分類B9-111(衣服及び身の回り品汎用部品及び付属品)
出願番号2025002523
出願日2025-02-10
意匠権者個人,個人,個人,個人,個人,個人
代理人個人,個人,個人,個人,個人,個人

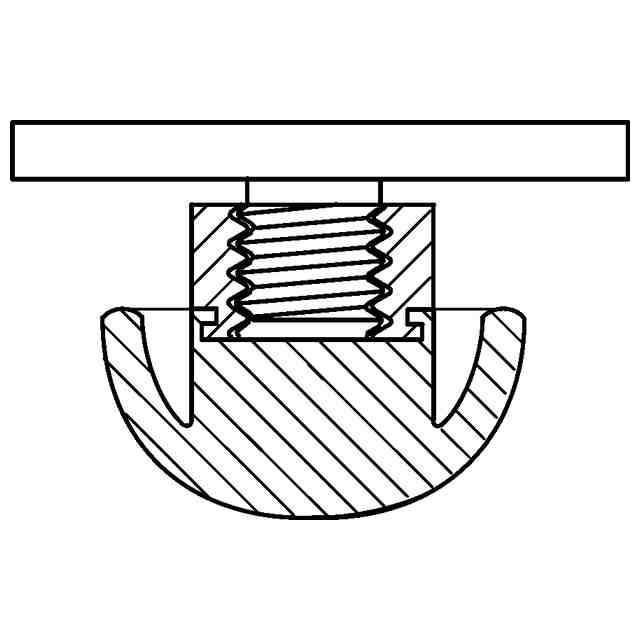

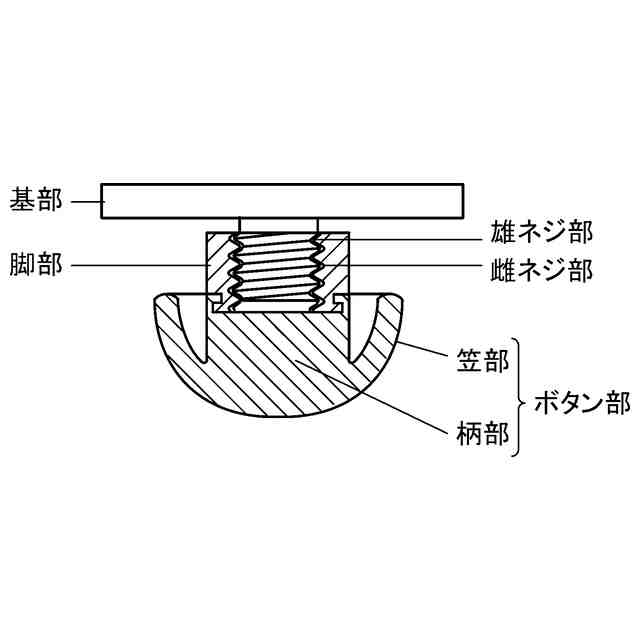

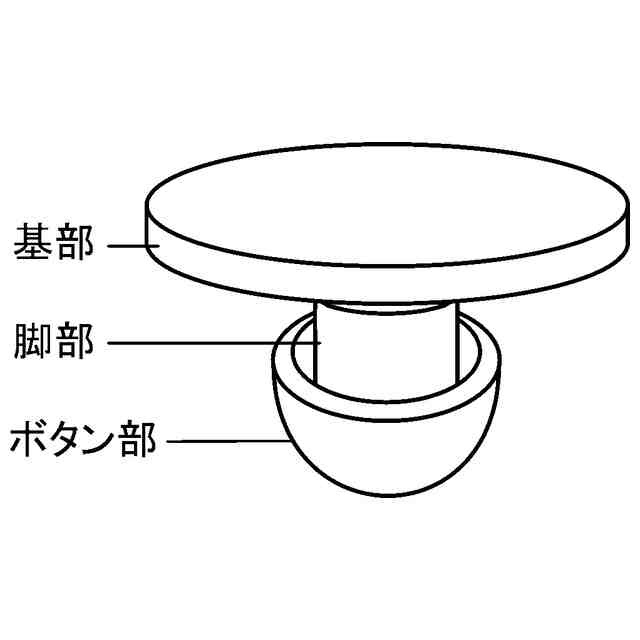

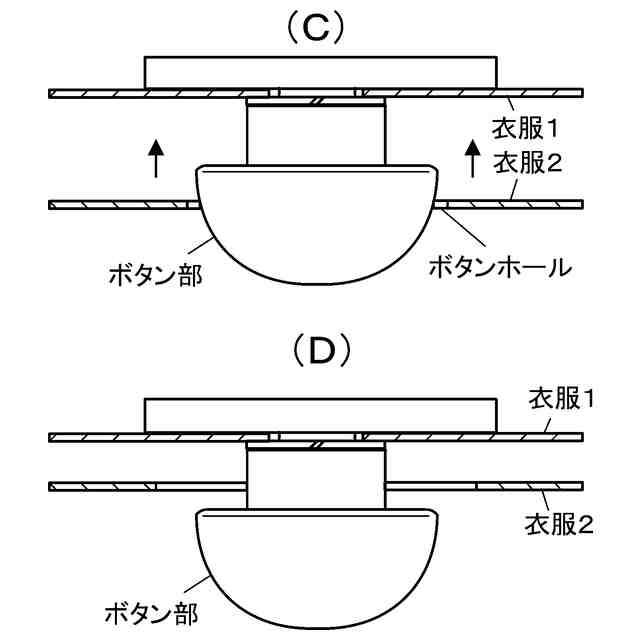

意匠に係る物品の説明本物品は、衣服などの合わせ目を留めるために用いられるボタンである。参考図1及び2に示すように、円盤形の基部の中心部に雄ネジ部が凸設され、当該雄ネジ部に雌ネジ部が形成された円筒状の脚部が螺合される。脚部の端面にシリコンにより形成されたキノコ型のボタン部が固定されている。ボタン部は、雄ネジ部と脚部の延長上に位置し、かつ実質的に弾性変形しない柄部と、当該柄部から斜め方向に弧状に延在し、前記柄部を囲うように形成され、かつ弾性変形可能な笠部によって構成されている。参考図3(A)に示すように、ボタン部を衣服1に取り付ける場合、雄ネジ部を衣服に形成された通孔に通し、雄ネジ部にバネワッシャを介して脚部の雌ネジ部をねじ込むことにより行う(参考図3(B))。参考図4(C)に示すように、ボタンホールをネジ部にあてがって衣服2を押し込むことにより、ボタンホールが変形されてボタン部がボタンホールを通過し、脚部に相対することから、大径の笠部によって衣服2の戻りが阻止される(参考図4(D))。衣服2をボタン部から取り外す場合、ボタンホールの周囲の衣服2をボタン部から外れる方向へ引っ張ることにより、参考図5に示すように、笠部が変形されると共に、ボタンホールが変形して衣服2をボタン部から外すことが出来る。

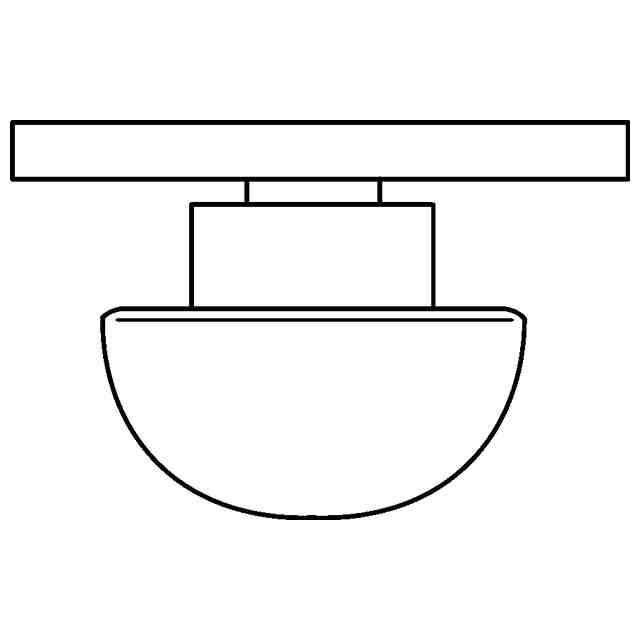

意匠の説明背面図は正面図と同一に表れるため省略する。右側面図は左側面図と同一に表れるため省略する。

関連意匠
