発行日2025-10-23
公報種別意匠公報(S)
登録番号1811317
登録日2025-10-15
意匠に係る物品仮設フェンス用支柱連結具
意匠分類L1-56(仮設工事用品)
出願番号2025010261
出願日2025-05-26
意匠権者矢崎化工株式会社,Yazaki Kako Corporation
代理人弁理士法人山名国際特許事務所

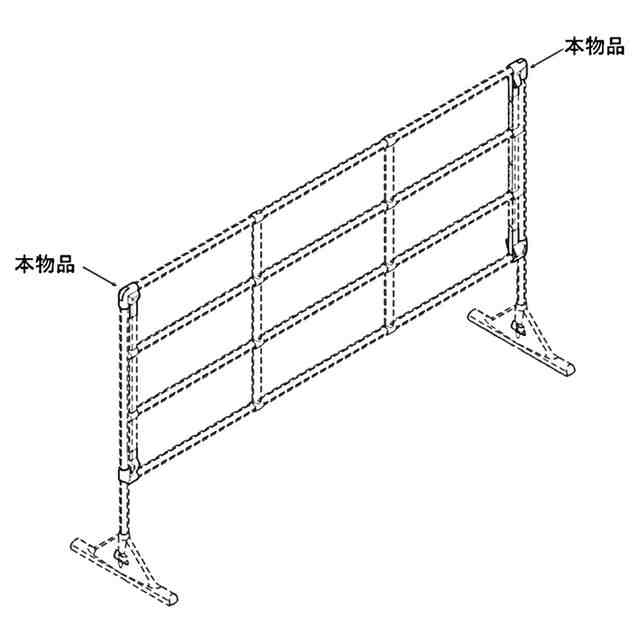

意匠に係る物品の説明本物品は、イベント会場や競技場等で誘導路の形成や安全確保のために用いられる仮設フェンス用の支柱連結具である。本物品は、使用状態を示す参考図に示したように、仮設フェンスの両端部の支柱の内側に左右対称な配置で向かい合わせに一対設けられる。上下に4箇所設けられた内向きに向かい合う水平開口部にはそれぞれ、パイプの両端部が内嵌めされて外側からボルト留め手段で固定される。前記両端部の支柱はそれぞれ、本物品の上端部に形成された下向きに開口する非貫通孔と、下端部に形成された上下方向に貫通する貫通孔とを利用して取り付けられる。

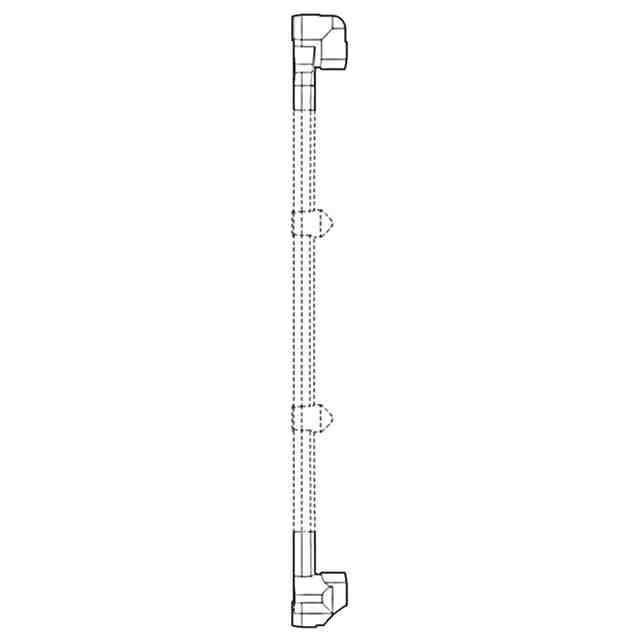

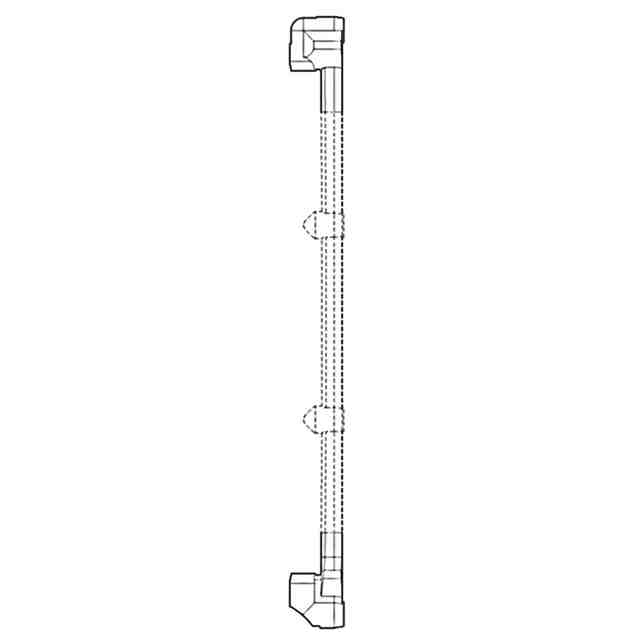

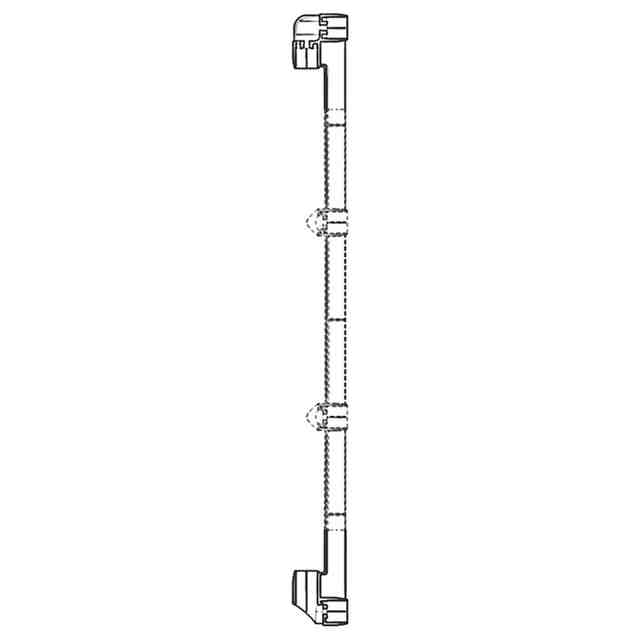

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示すために引いた線である。本物品の材質は、合成樹脂製である。
