発行日2025-09-25
公報種別意匠公報(S)
登録番号1809123
登録日2025-09-16
意匠に係る物品モップ用ヘッド
意匠分類C3-349(清掃用具、洗濯用具等)
出願番号2025000301
出願日2025-01-09
意匠権者株式会社 DCT
代理人個人,個人,個人,個人

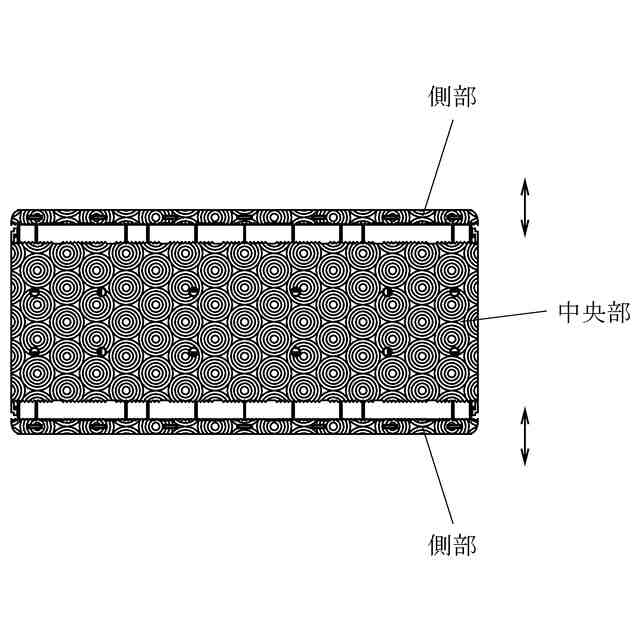

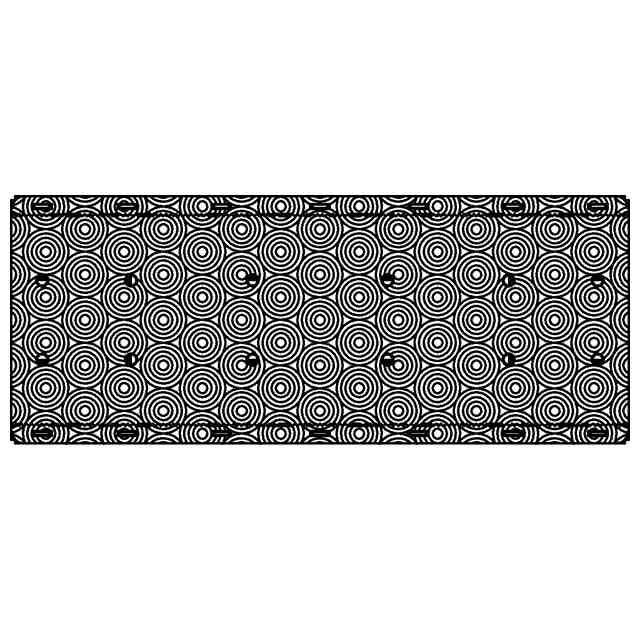

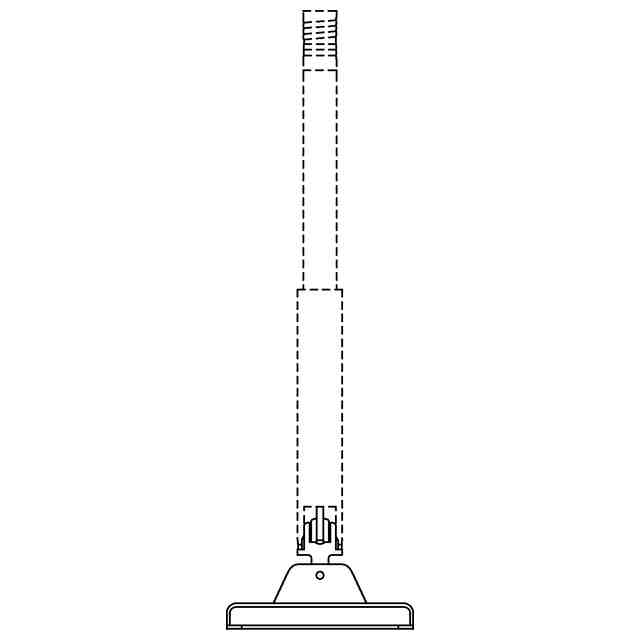

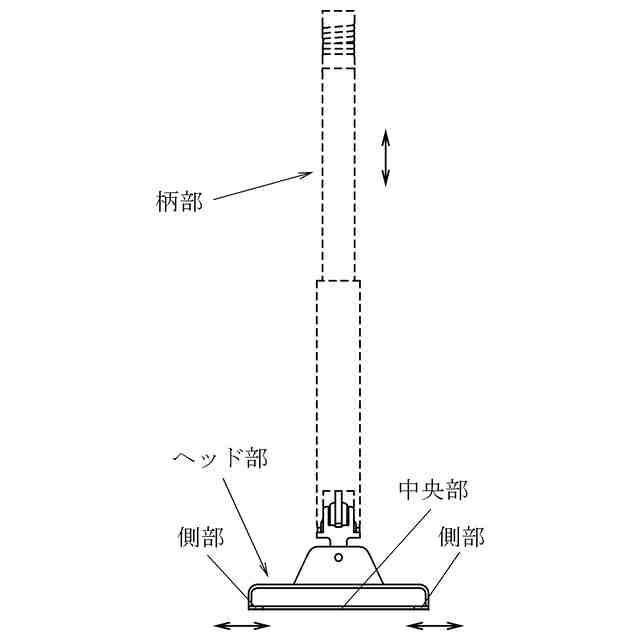

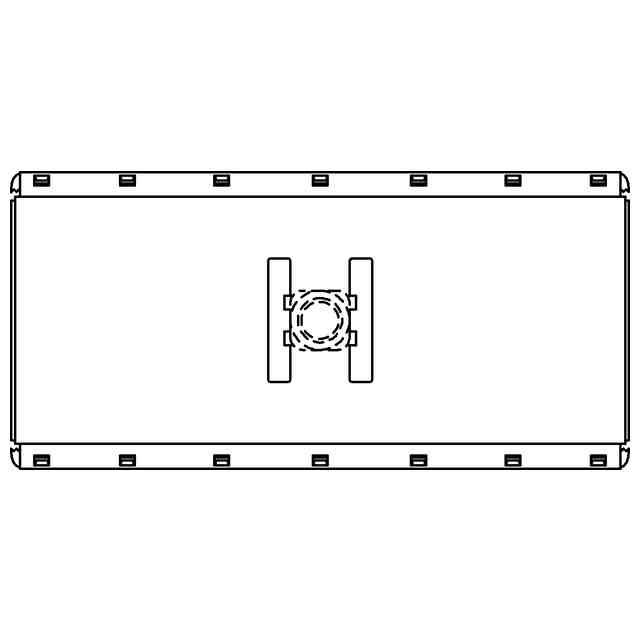

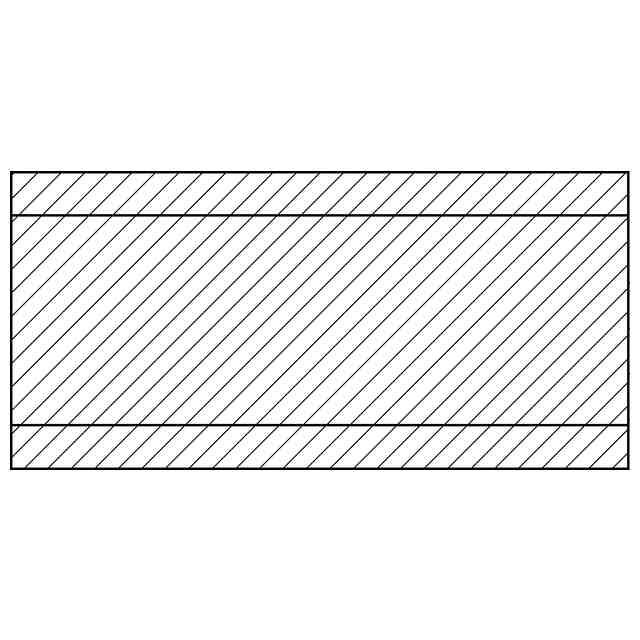

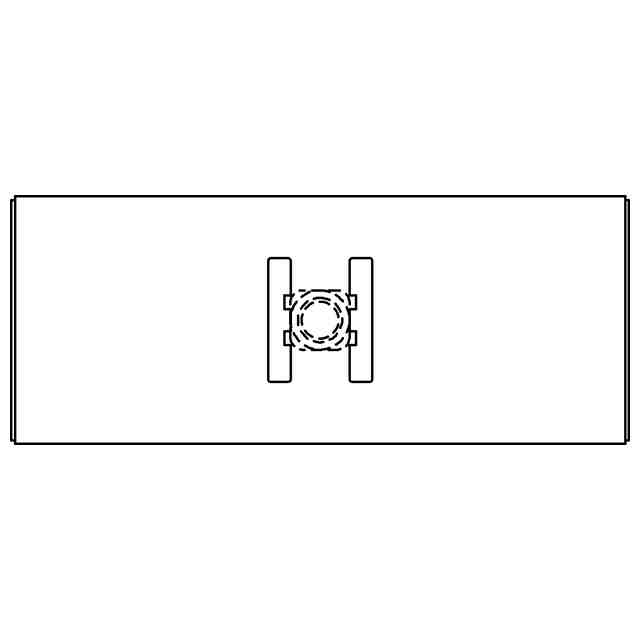

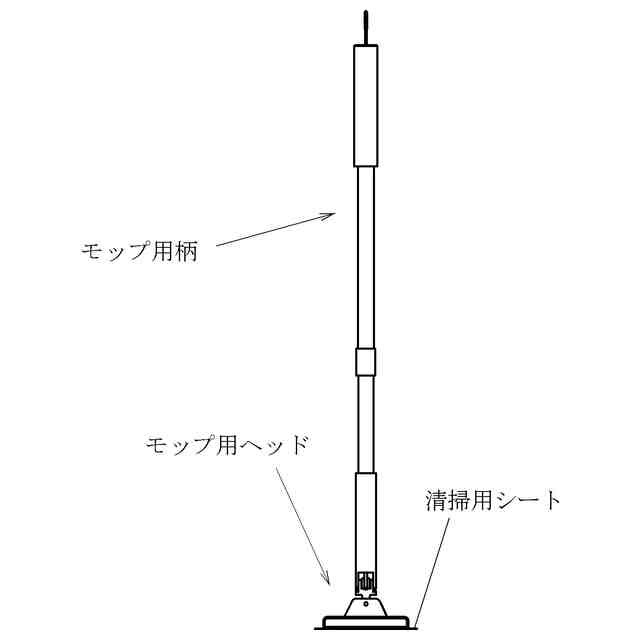

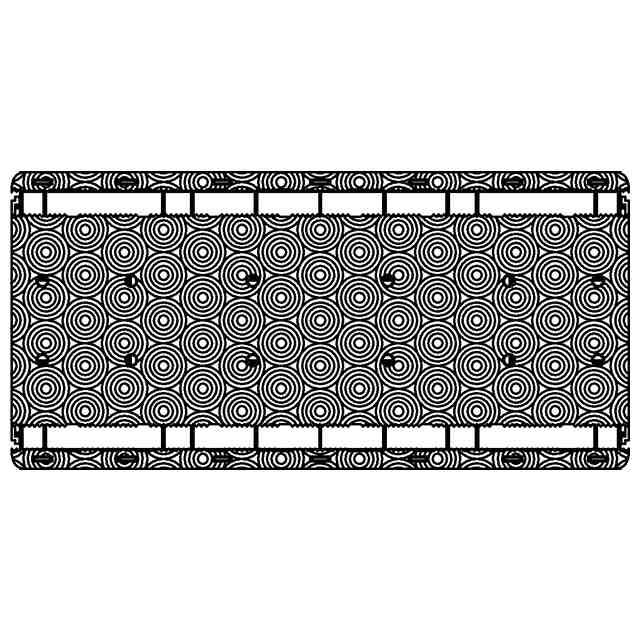

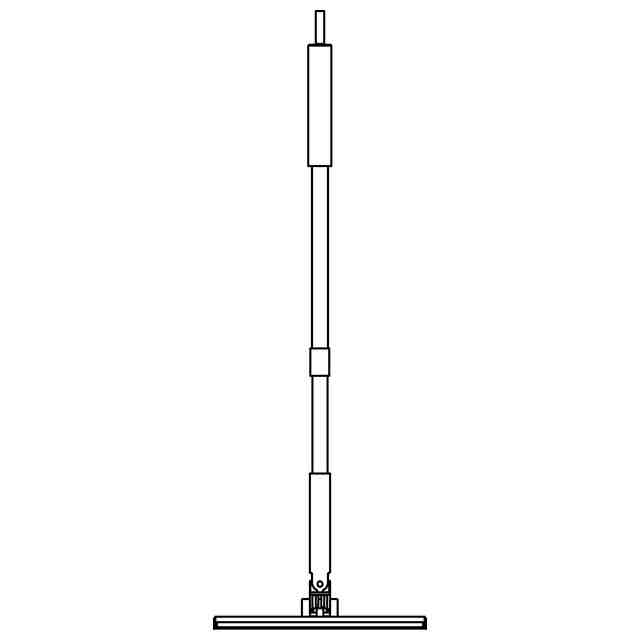

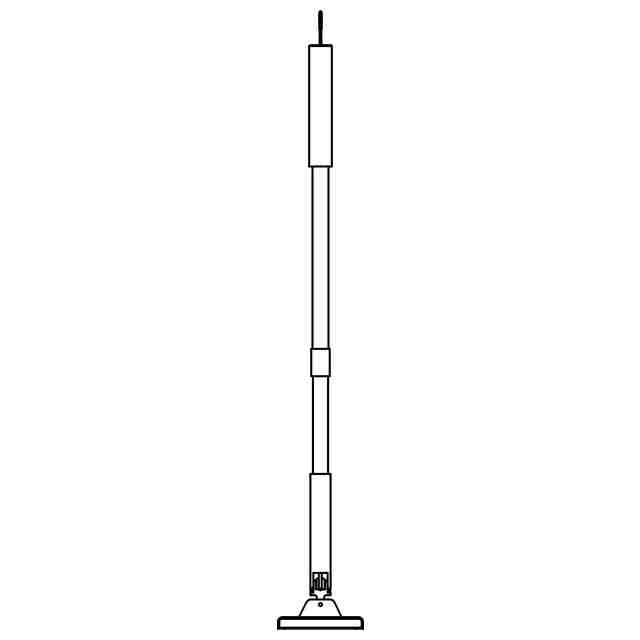

意匠に係る物品の説明本物品は、モップ用ヘッドであり、「各部名称及び使用状態を示す参考側面図」に示すように、ヘッド部に清掃用シートを挟み、モップ用柄を取り付けて使用する。また、「各部名称を示す参考側面図(ヘッド部閉状態)」および「各部名称を示す参考底面図(ヘッド部開状態)」に示すように、本物品のモップ用ヘッドは、柄部がヘッド部に対して上方に引き上げられることで、ヘッド部の両側部が中央部に対して、それぞれ幅方向に広がる方向に移動し、この状態でヘッド部を清掃用シートの上方から被せるようにして、柄部をヘッド部に対して下方に引き下げることで、ヘッド部の両側部が中央部に対して、それぞれ幅方向に狭まる方向に移動し、清掃用シートが両側部と中央部の間に挟み込まれて、清掃用シートがヘッド部に取り付けられる(「清掃用シートを取り付けた状態の参考平面図」「清掃用シートを取り付けた状態の参考底面図」「各部名称及び使用状態を示す参考側面図」参照)。なお、図中の清掃用シートはハッチング部分である。また、清掃用シートの取り外しは、柄部がヘッド部に対して上方に引き上げられることで、両側部が中央部に対して、それぞれ幅方向に広がる方向に移動し、清掃用シートがヘッド部から取り外される。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
