発行日2025-09-24
公報種別意匠公報(S)
登録番号1809020
登録日2025-09-12
意匠に係る物品パネル用連結具
意匠分類L1-39(仮設工事用品)
出願番号2025006685
出願日2025-04-02
意匠権者株式会社ビーイング・ワン
代理人個人,個人

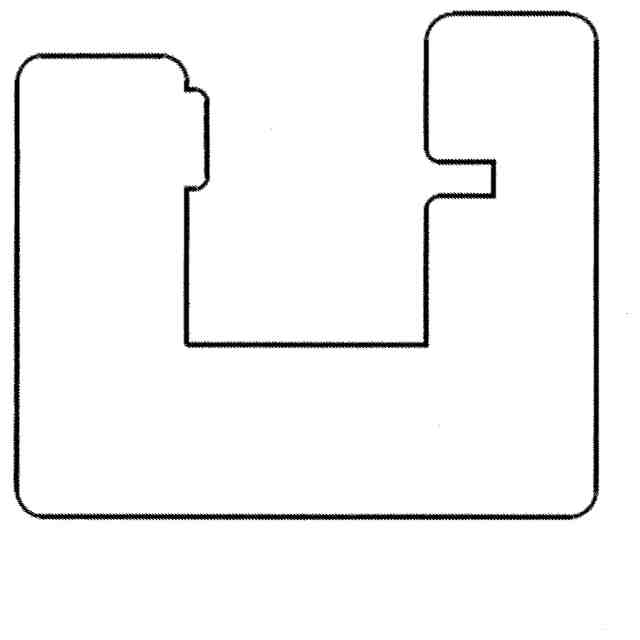

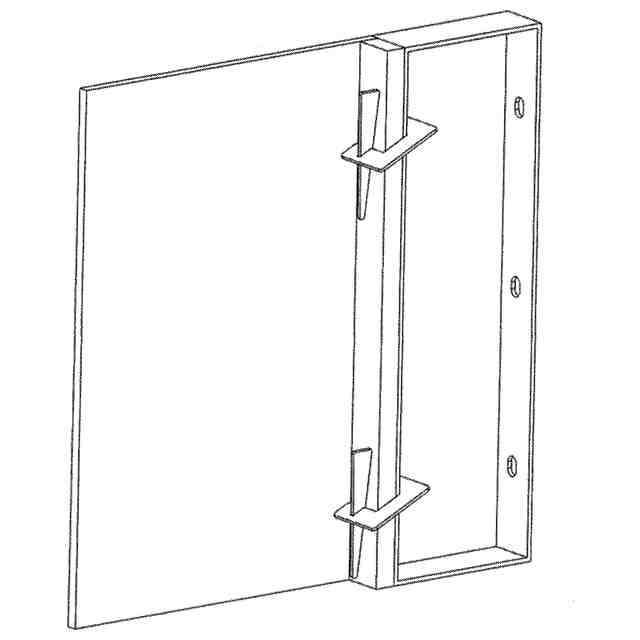

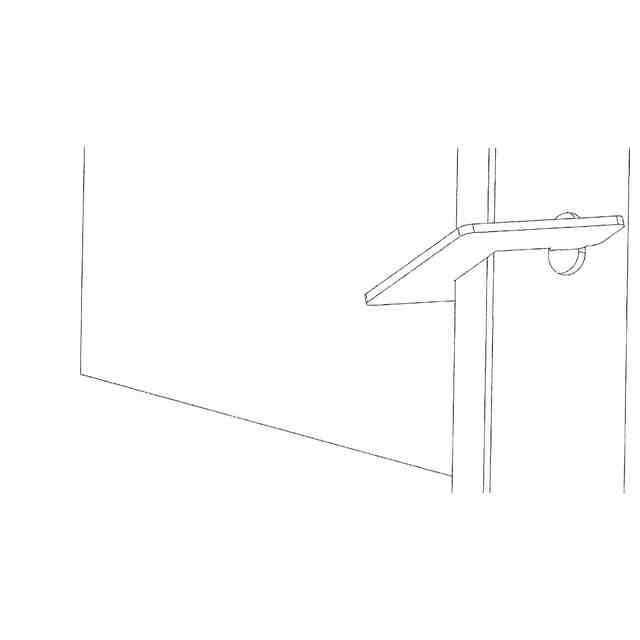

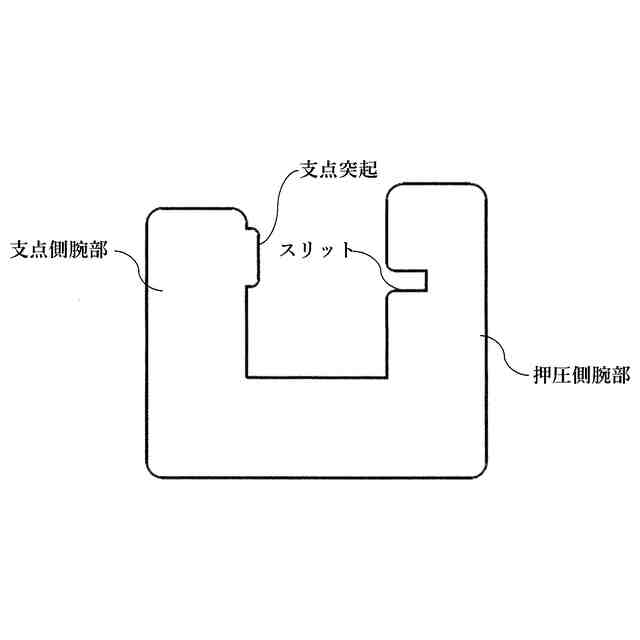

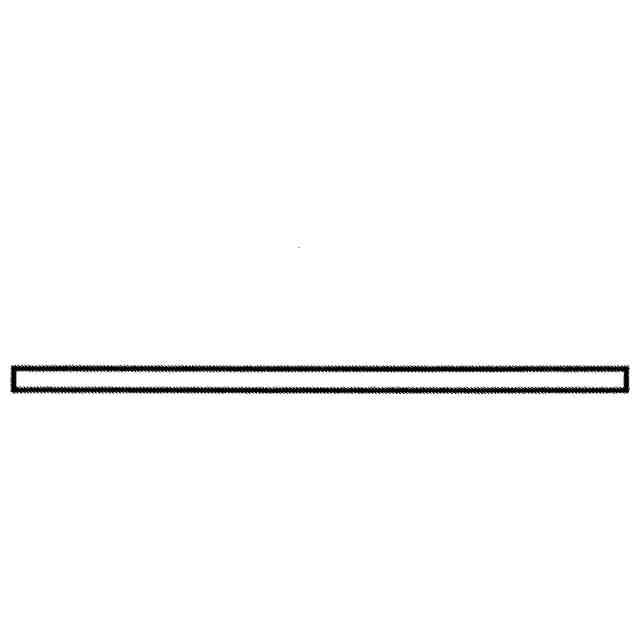

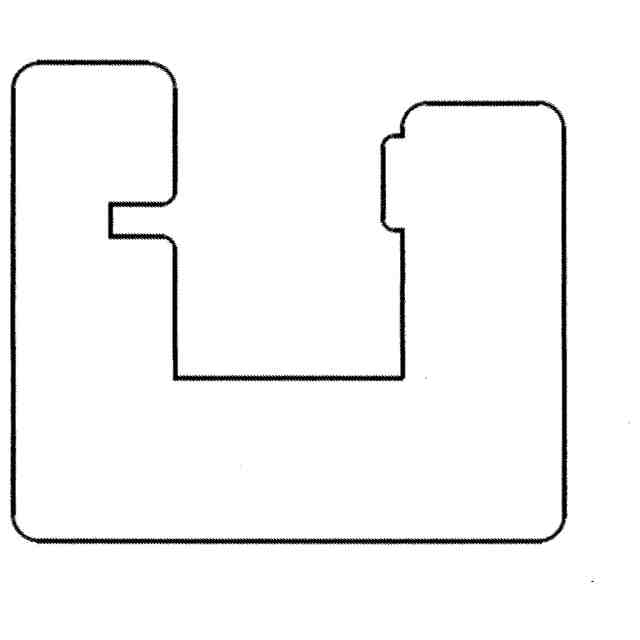

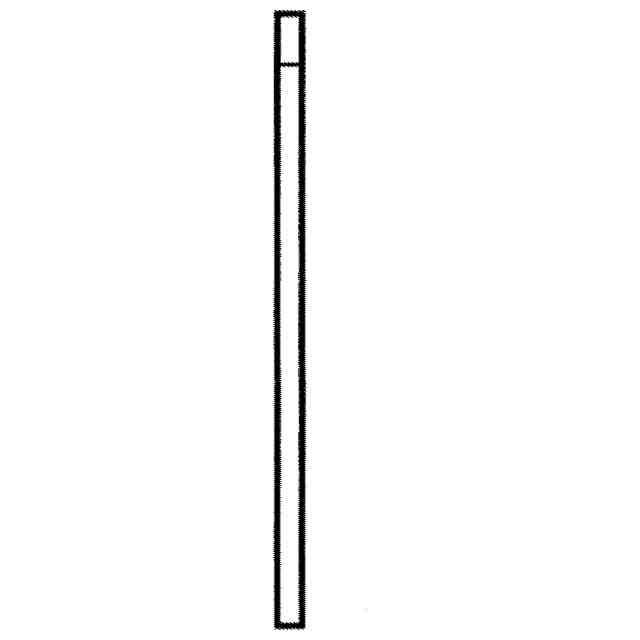

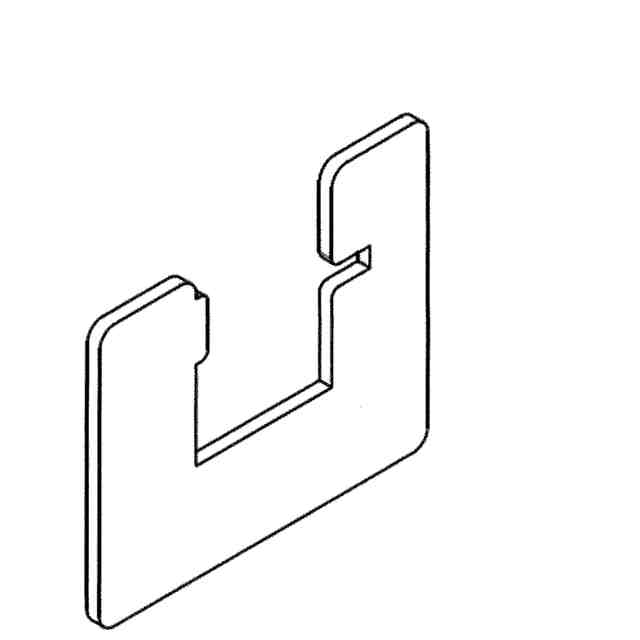

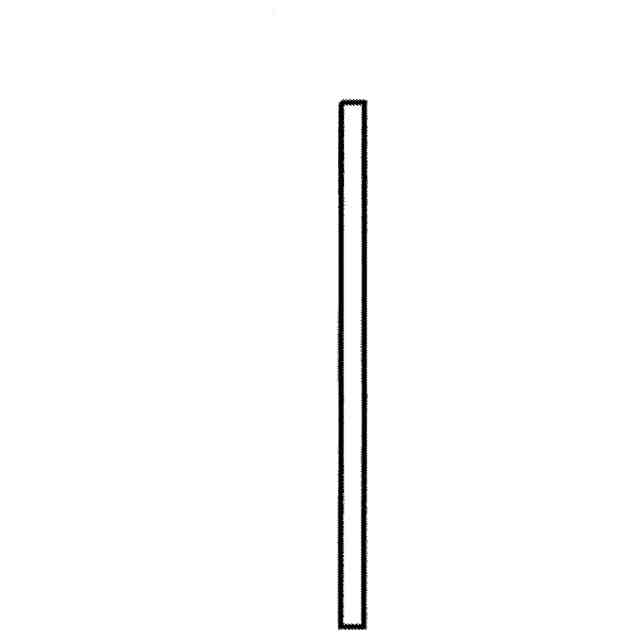

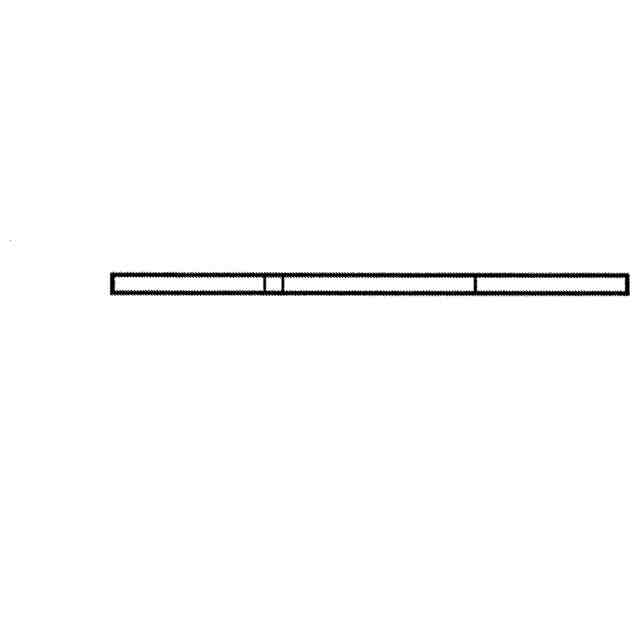

意匠に係る物品の説明本物品のパネル用連結具は、コンクリート型枠等の仮設構造物を組み立てる際に用いるものである。前記パネル用連結具は、当該仮設構造物の隣接するパネル同士を連結することができる。「各部の名称を示す正面図」に示すとおり、前記パネル用連結具は、押圧側腕部及び支点側腕部を有しており、前記押圧側腕部と前記支点側腕部により形成された正面視コ字状の凹部を有している。押圧側腕部にはスリットが形成されている一方、支点側腕部には支点突起が形成されている。「使用状態を示す参考斜視図1」及び「使用状態を示す参考斜視図2」は、前記パネル用連結具によって隣合うパネル同士を連結させた状態を示している。この図に示すとおり、前記パネル用連結具は、各パネルに設けられたリブ部を前記押圧側腕部と前記支点側腕部の間に挿入し、一方のリブ部に形成された穴に前記支点突起を挿入する。この状態から前記スリットに対して固定部材としての楔を挿入すると、前記パネル用連結具が傾斜して固定される。これにより、前記パネル用連結具は、楔効果により前記押圧側腕部が前記リブ部を押圧し、前記パネル同士を連結することができる。
意匠の説明

関連意匠
