発行日2025-09-22
公報種別意匠公報(S)
登録番号1808925
登録日2025-09-11
意匠に係る物品ワイヤーロック錠
意匠分類G2-496(車両)
出願番号2025008619
出願日2025-04-30
意匠権者和合商事株式会社
代理人弁理士法人岡田特許事務所

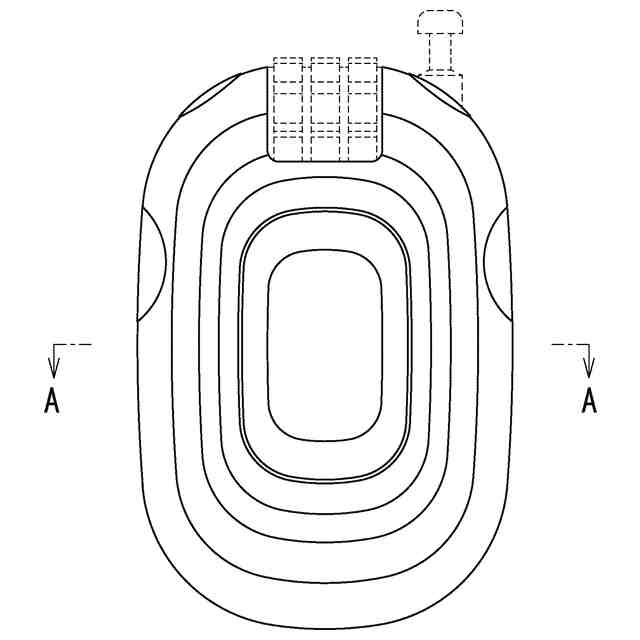

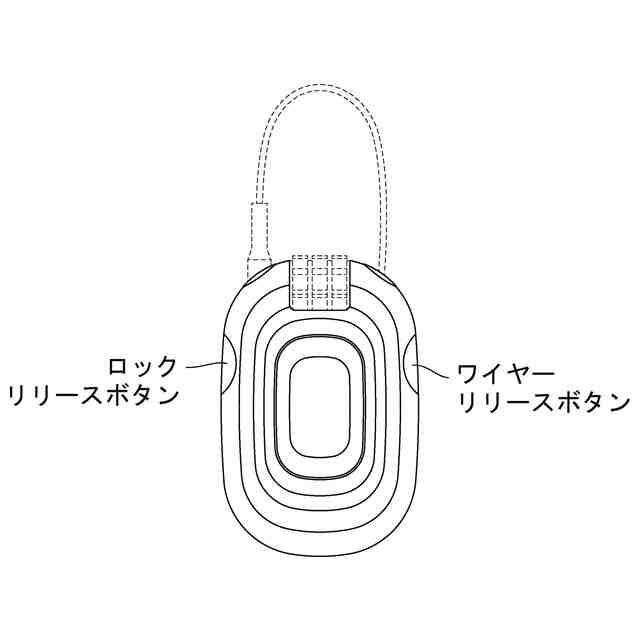

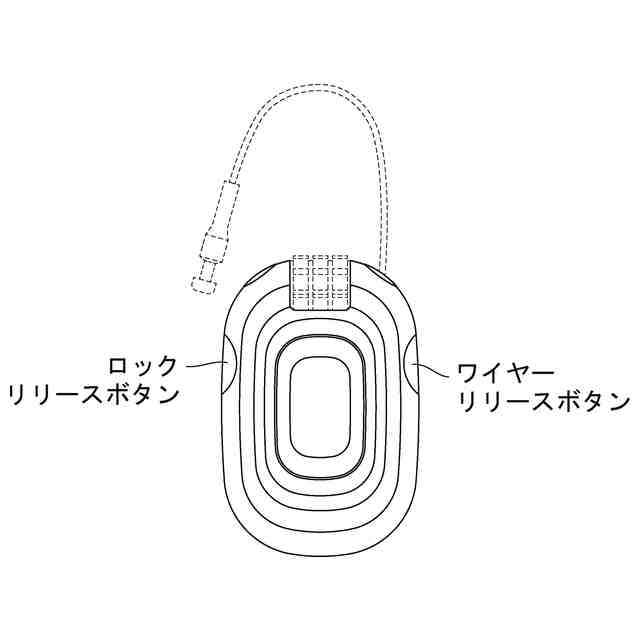

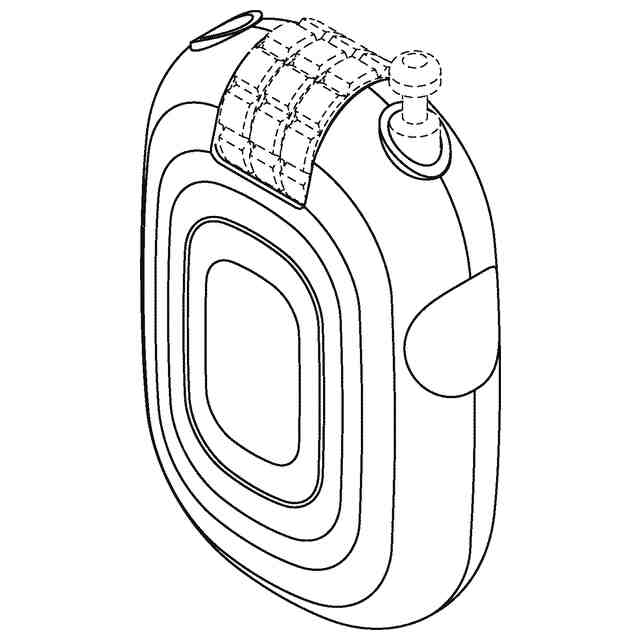

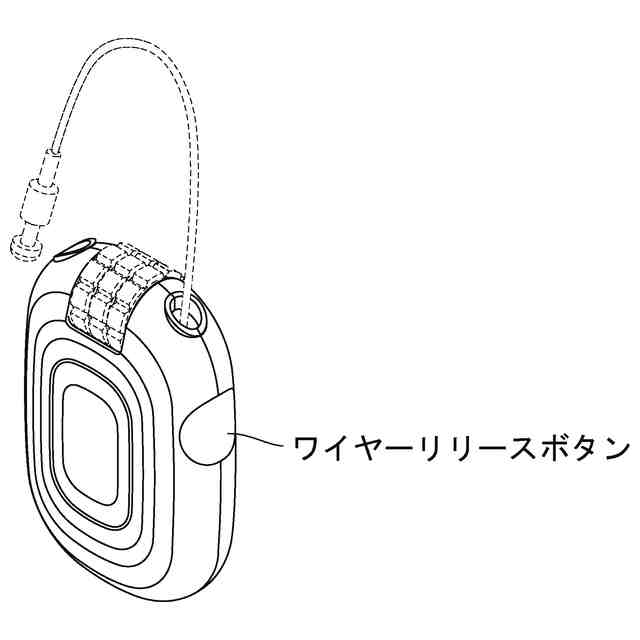

意匠に係る物品の説明本物品は、通常、たとえば正面図および斜視図に示す状態のコンパクトに携帯可能な態様であり、使用するときは、たとえば使用状態を示す参考図1、2、3および4に示されるロックリリースボタンおよびリリースボタンを押してワイヤーを適宜な長さに引き出した後、たとえば使用状態を示す参考図5、6および7に示すように、所望する部位に所望する物をロックして簡易的に施錠するように、ロック穴にワイヤーの先端部を挿入してロックすることができる、ワイヤーロック錠である。解錠する際には、錠本体に配設されたダイヤルキィをダイヤルし特定の位置にセットすることによりロックリリースボタンが作動可能となり、さらに、ロックリリースボタンを押すことによって、ロック穴からワイヤーが抜き出され、そして、ワイヤーリリースボタンを押すことによって、たとえば正面図および斜視図に示す初期状態の態様となる。このワイヤーロック錠は、特に、例えば、スポーツ用などの自転車本体を特定の場所の部位に繋いで施錠したり、自転車に自転車用ヘルメットを繋いで施錠したり、オートバイにオートバイ用ヘルメットを繋いで施錠したり、旅行用キャリーケースを電車内や出先のお店など、目から離れる場所に置くときに、当該旅行用キャリーケースを特定の場所の部位に繋いで施錠したり、スキー・スノーボードの板をゲレンデで立て掛け具に繋いで施錠したりするときに、使用されて好適な物品である。

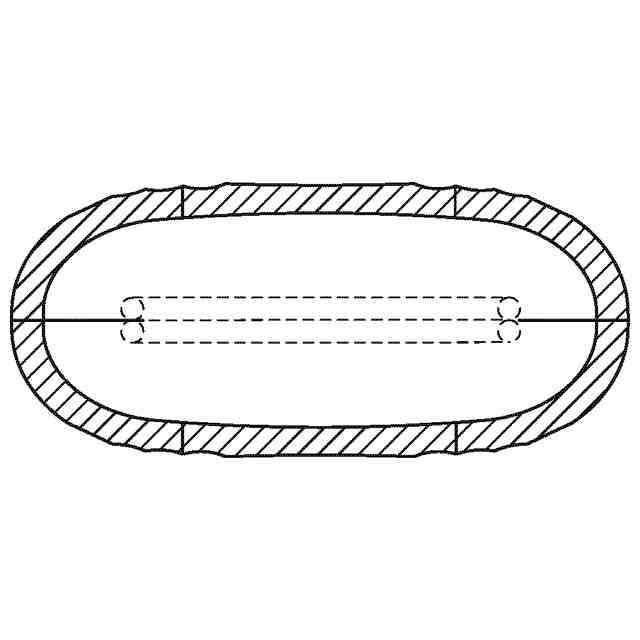

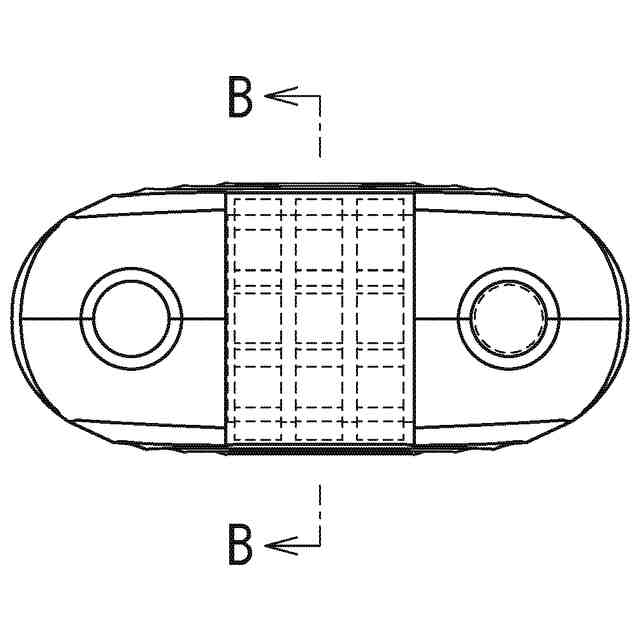

意匠の説明背面図は、正面図と対称にあらわれるため省略する。実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。
