発行日2025-09-18
公報種別意匠公報(S)
登録番号1808729
登録日2025-09-09
意匠に係る物品サンプル採取補助具用部品
意匠分類K6-79(化学機械器具)
出願番号2025006721
出願日2025-04-02
意匠権者個人,個人,山一精工株式会社
代理人個人,個人,個人,個人,個人

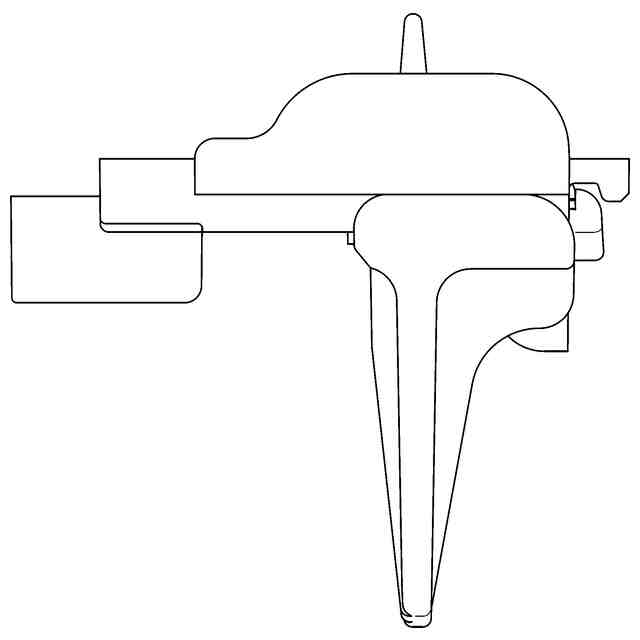

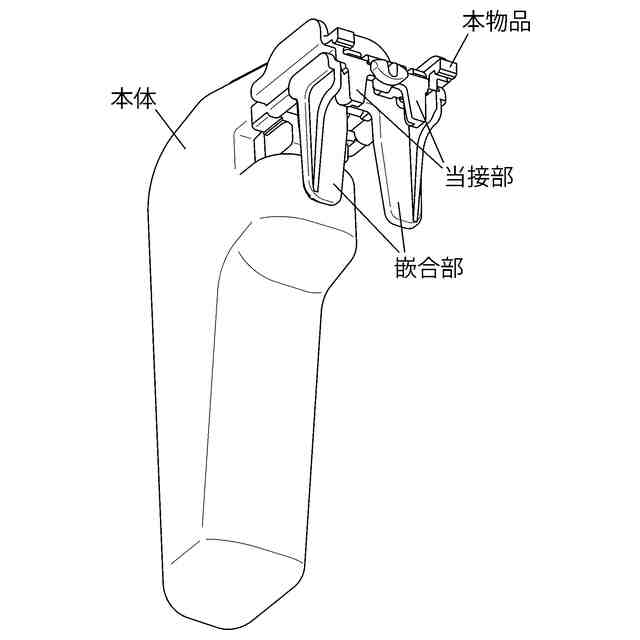

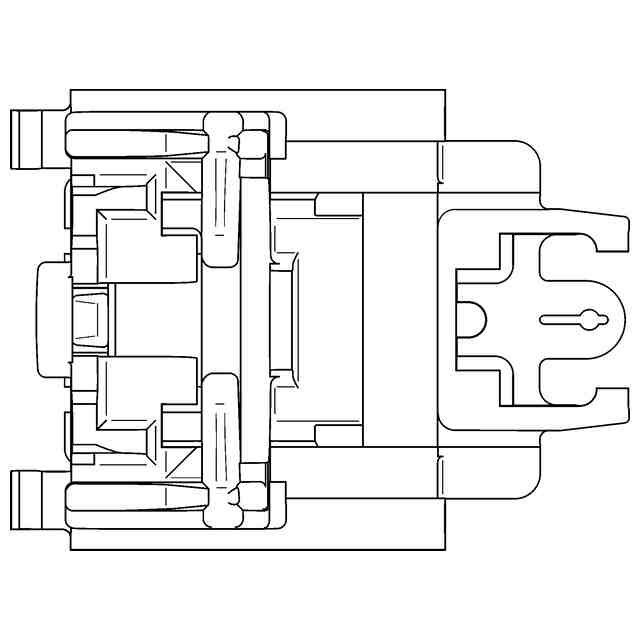

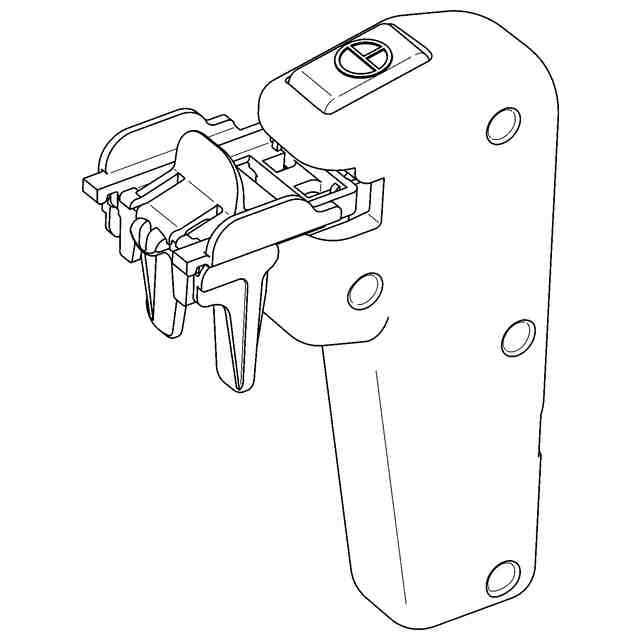

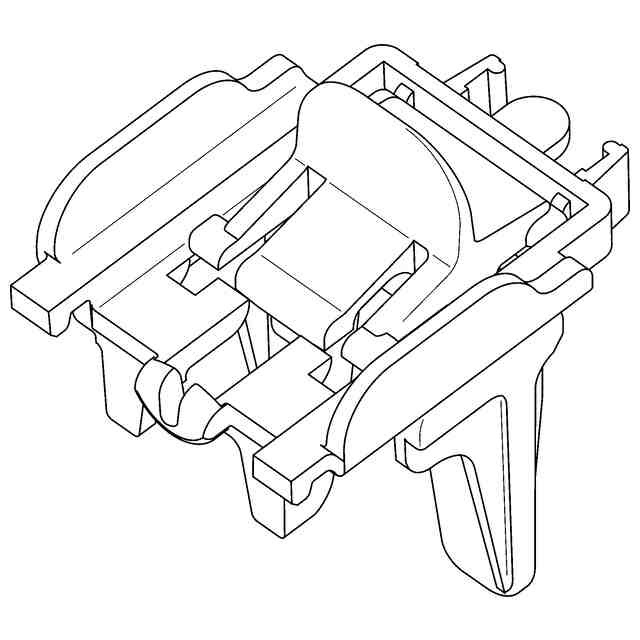

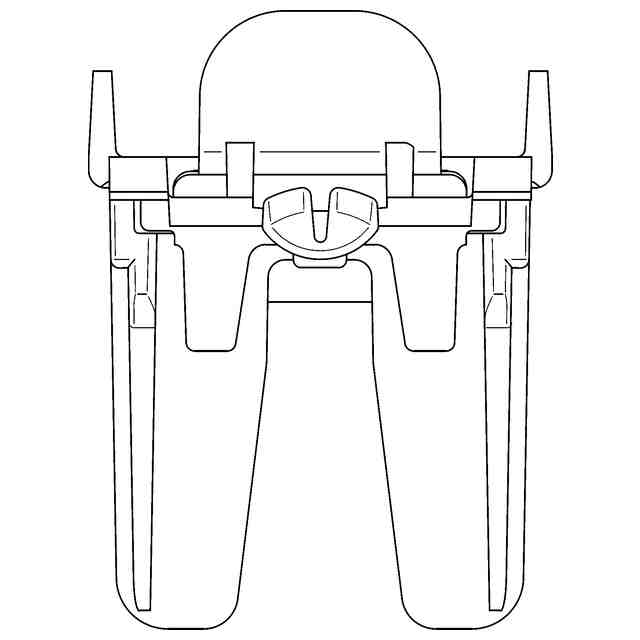

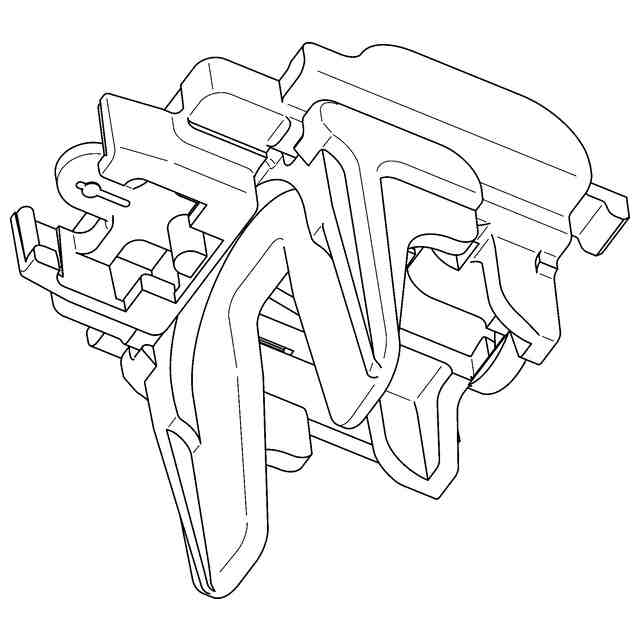

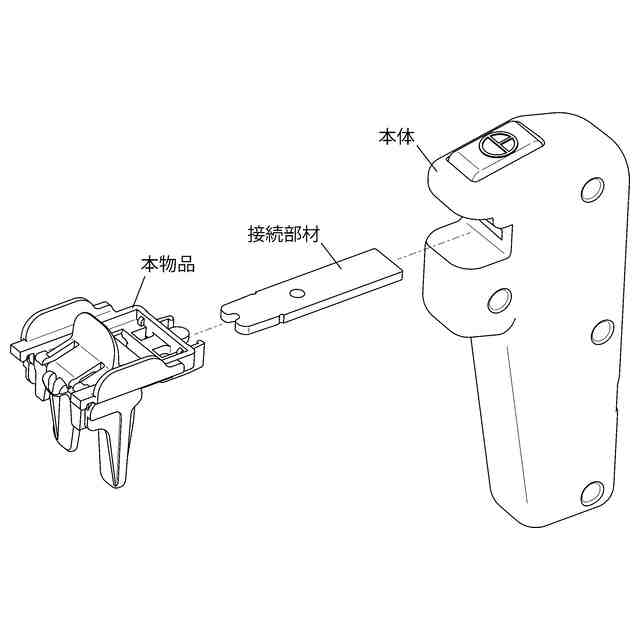

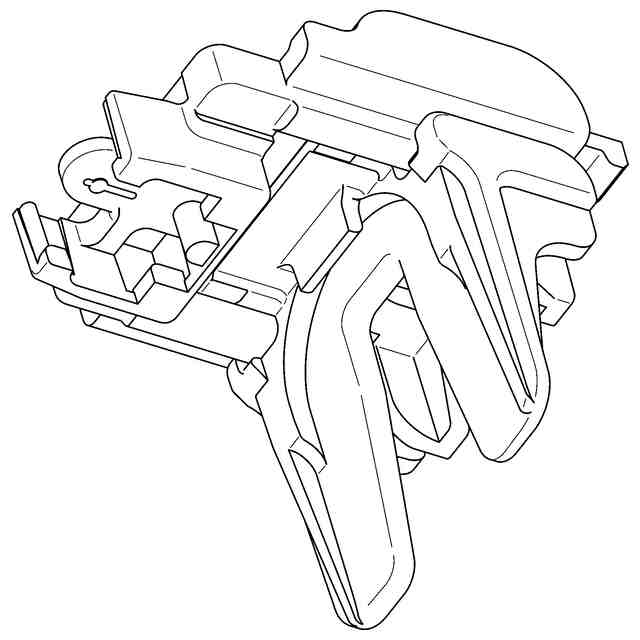

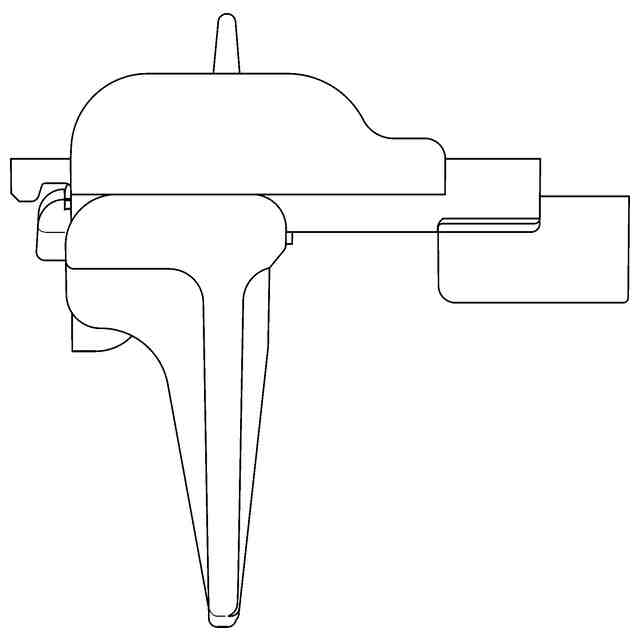

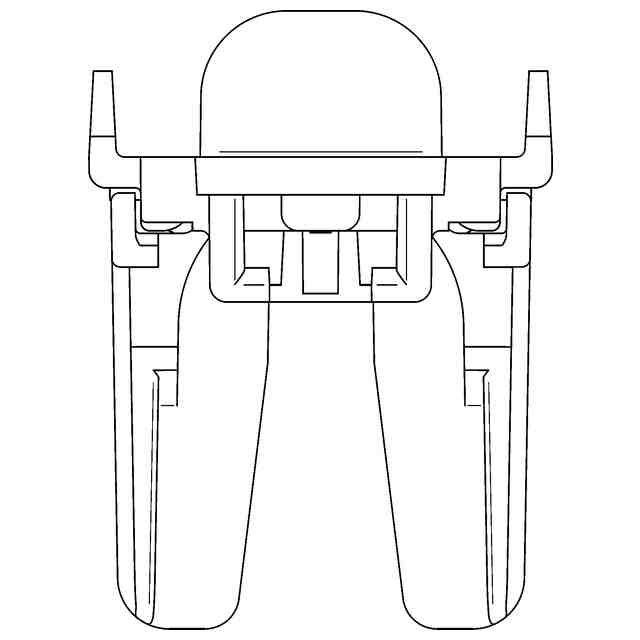

意匠に係る物品の説明本物品は、サンプル(例えば、生物(例えば、人体、動物、植物など)の細胞、組織、流体(例えば、血液など))の採取を補助するサンプル採取補助具のための部品である。本物品は、例えば、使用状態参考図1および使用状態参考図2に示されるように、サンプル採取補助具の本体に取り付けて使用される。本物品は、例えば、参考分解図に示されるように、接続部材の一端を本物品に差し込む一方で接続部材の他端をサンプル採取補助具の本体に差し込むことによって、接続部材を介してサンプル採取補助具の本体に取り付けられるように構成されている。本物品は、注射器のシリンジに当接する当接部と、注射器のピストンロッドの縮径部に嵌合する嵌合部とを備えている。本物品の嵌合部は、平面側斜視図ないし底面図に示されるような第1の位置と、変化した状態を示す平面側斜視図ないし変化した状態を示す底面側斜視図に示されるような第2の位置との間で、変位することが可能なように構成されている。注射器のシリンジが本物品の当接部に当接しており、かつ、注射器のピストンロッドの縮径部が本物品の嵌合部に嵌合している状態で、ユーザは、サンプル採取補助具の本体を把持し、指で本物品の嵌合部を第1の位置から第2の位置に変位させることによって、注射器のシリンジ内を陰圧状態にして、注射器を用いて所定の量のサンプルを安定してかつ正確に採取することを可能である。
意匠の説明各図中に表された細線はいずれも立体表面の形状を表す線であり、意匠の模様を構成するものではない。

関連意匠
