発行日2025-09-17
公報種別意匠公報(S)
登録番号1808615
登録日2025-09-08
意匠に係る物品吸引送水凝固デバイス
意匠分類J7-41(医療機械器具)
出願番号2025009115
出願日2025-05-09
意匠権者株式会社ニチオン
代理人個人,個人

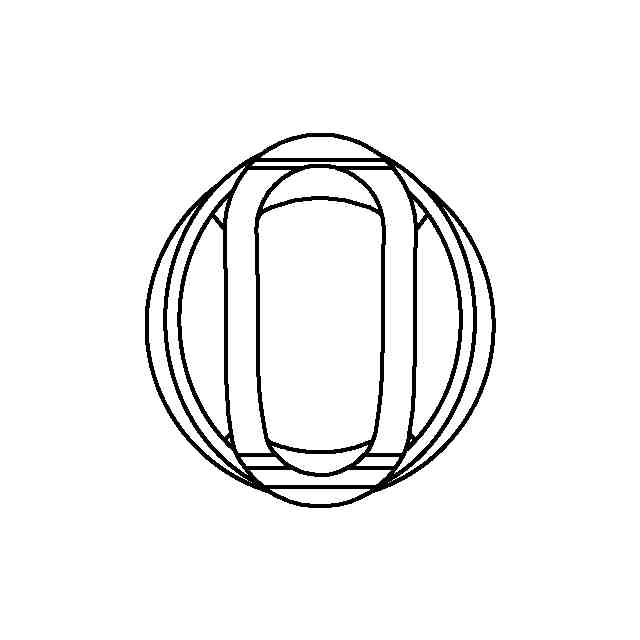

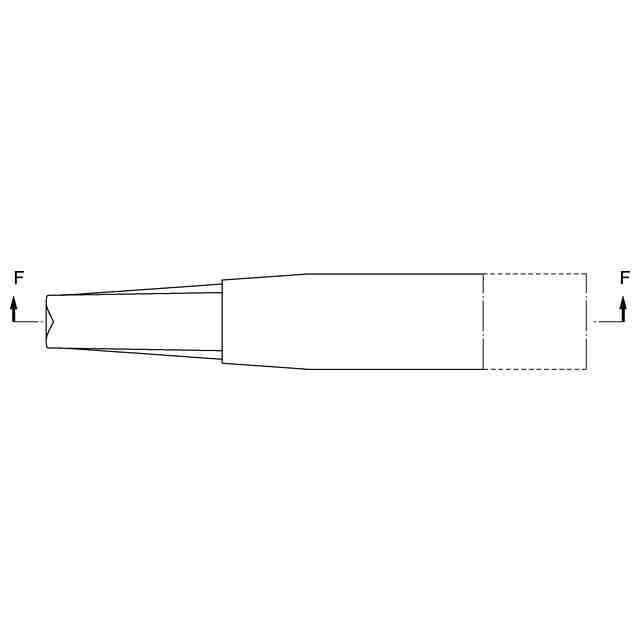

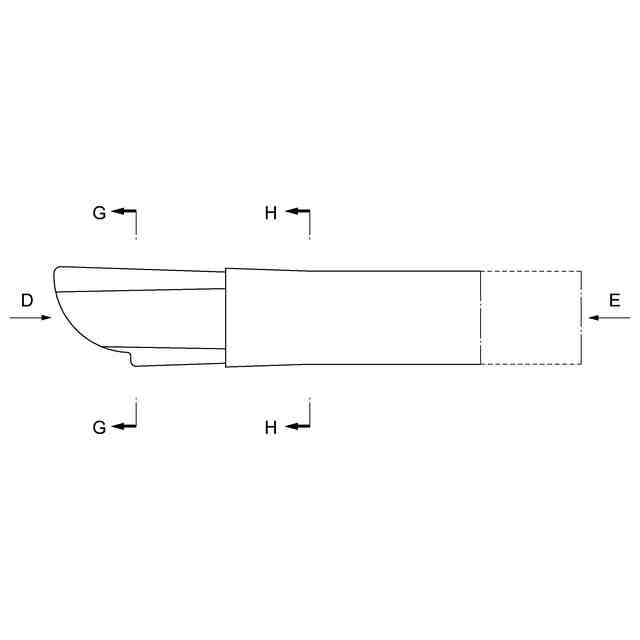

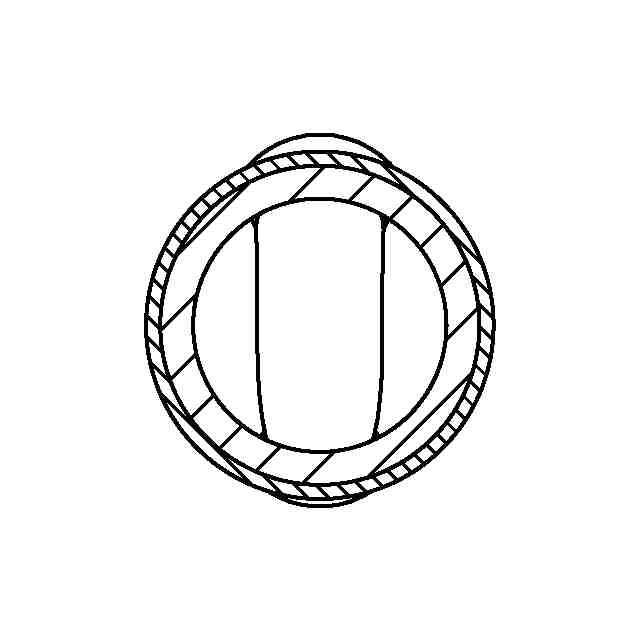

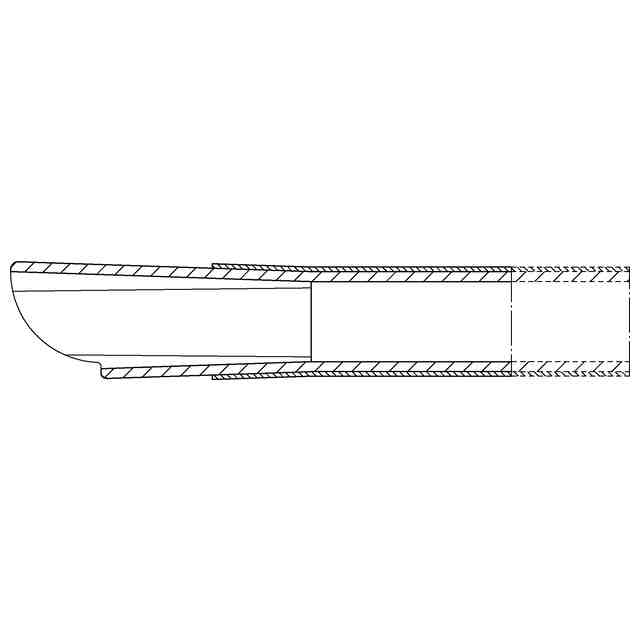

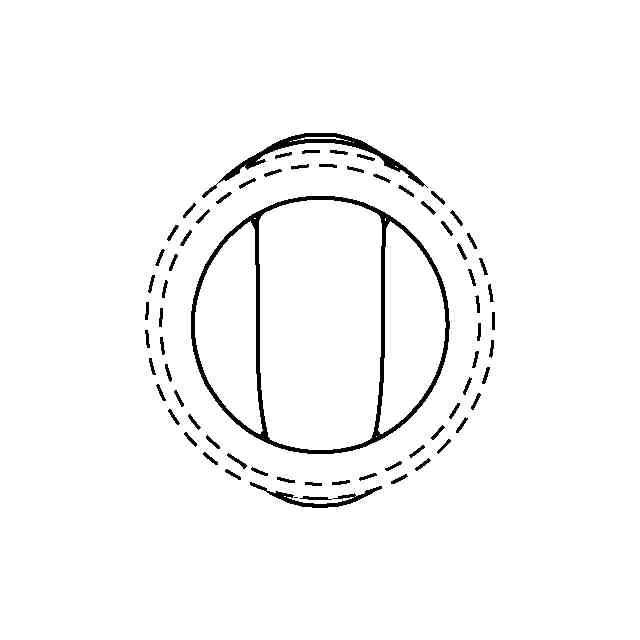

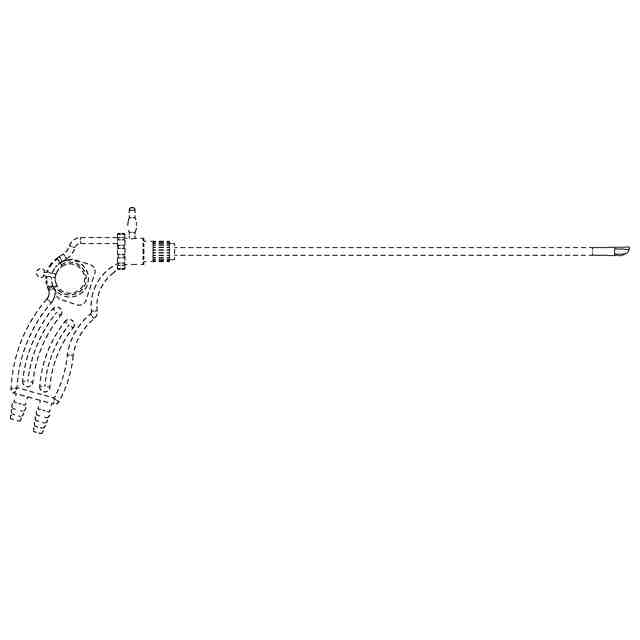

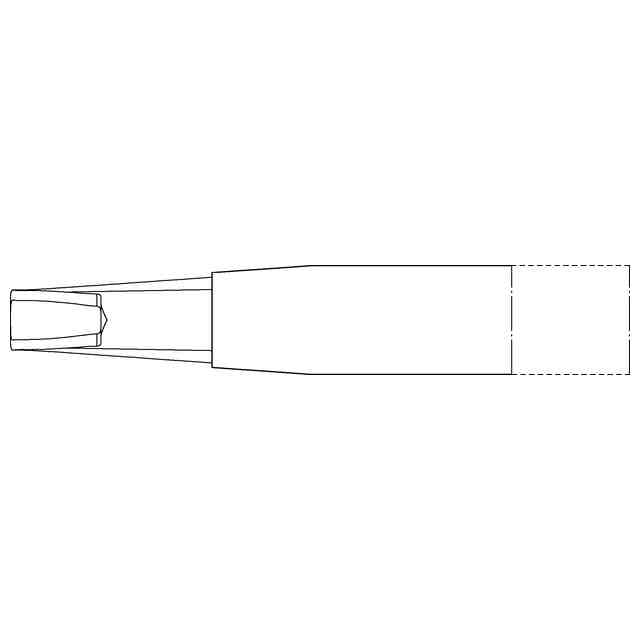

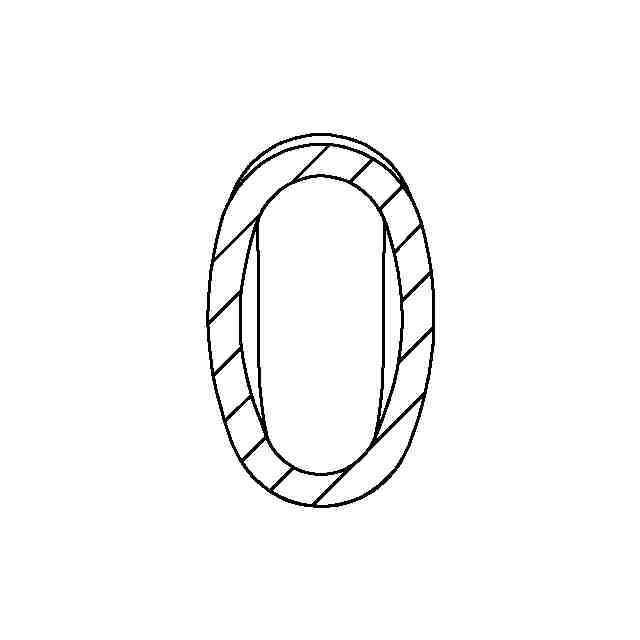

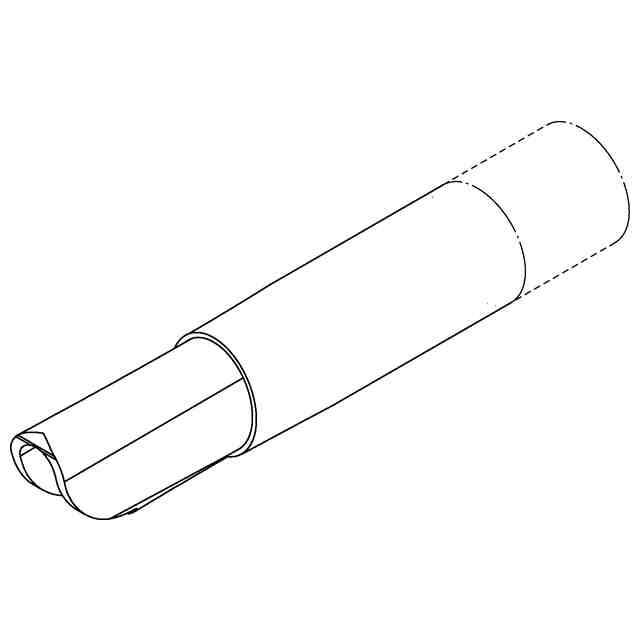

意匠に係る物品の説明本物品は内視鏡下手術で用いられる吸引送水凝固デバイスである。すなわち、血液等の体液を体外に吸引し患部周辺に体外から洗浄液等を送水する吸引送水ノズルの機能と、メス等により切除した腫瘍等の切開患部に高周波電流を印加して組織を凝固させる電極の機能との両方を備えた手術器具である。吸引送水凝固デバイスは、細長く直線的に伸びるシャフト部とシャフト部の基端側に設けられて施術者が吸引・送水・凝固等の操作を行う操作部とから構成される。シャフト部は中空円筒状の金属パイプを基材とし、先端部が平面視先細テーパー状に加圧変形されてパイプ断面形状が円形から楕円形に整形されるとともに、先端は正面視緩やかな長刀形状に切削研磨加工される。シャフト部は基端側からほぼ全体が電気絶縁材料により被覆され、先端側の一部に金属部分が露出して電極部が形成される。

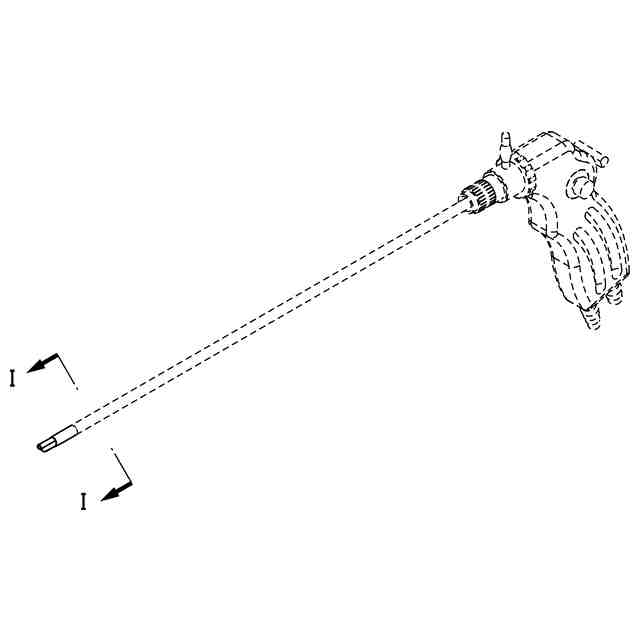

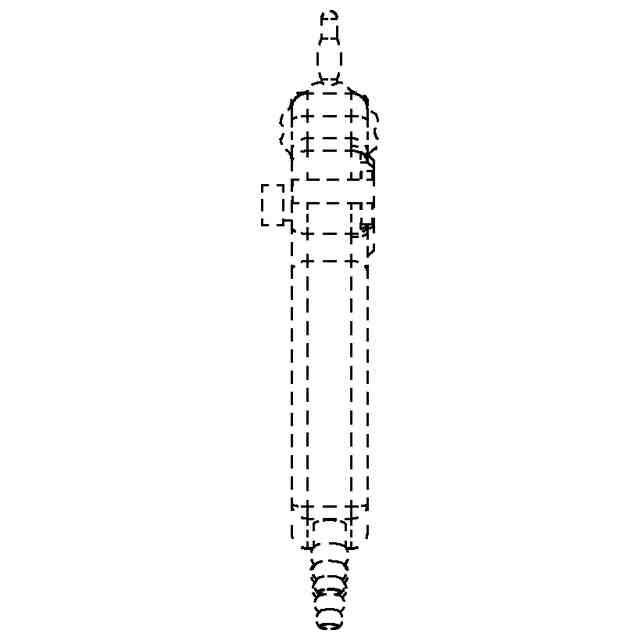

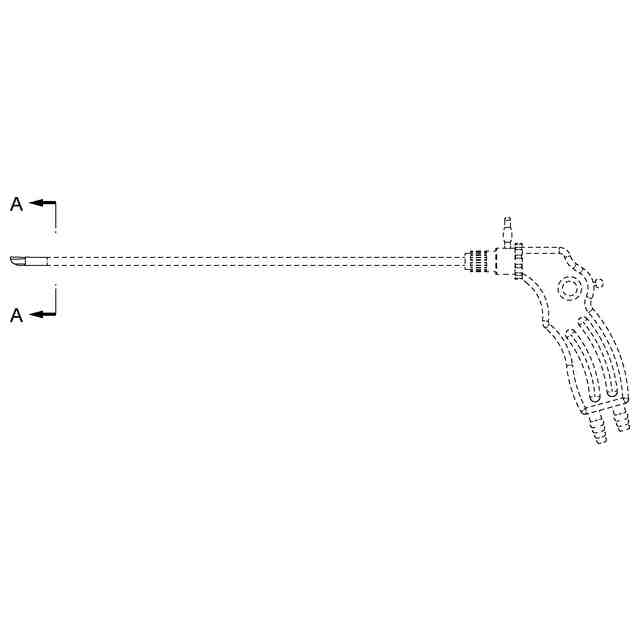

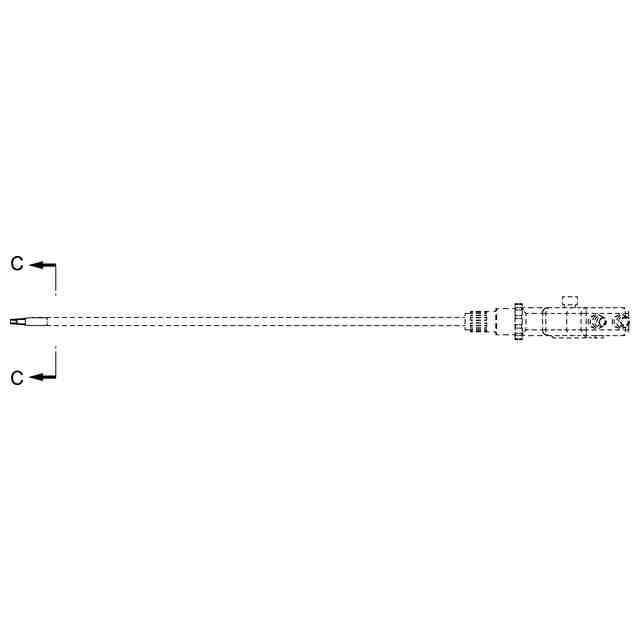

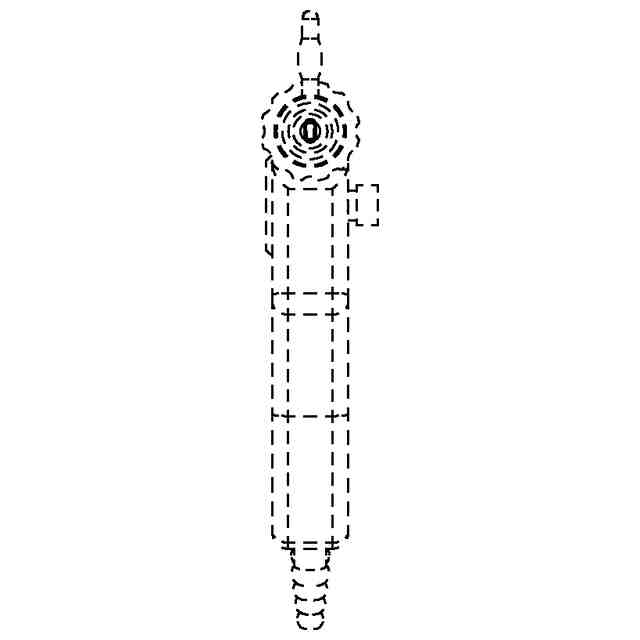

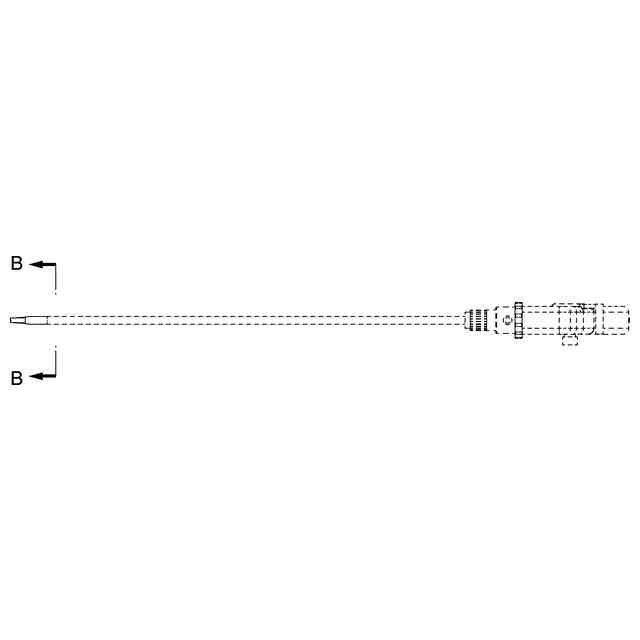

意匠の説明部分意匠として登録を受けようとする部分を実線、それ以外の部分を破線で表し、両者の境界を一点鎖線で表している。

関連意匠
