発行日2025-09-05
公報種別意匠公報(S)
登録番号1807928
登録日2025-08-28
意匠に係る物品入線案内具
意匠分類M2-69(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025003106
出願日2025-02-19
意匠権者未来工業株式会社,MIRAI KOGYO KABUSHIKIKAISHA
代理人弁理士法人東海特許事務所,弁理士法人Vesta国際特許事務所

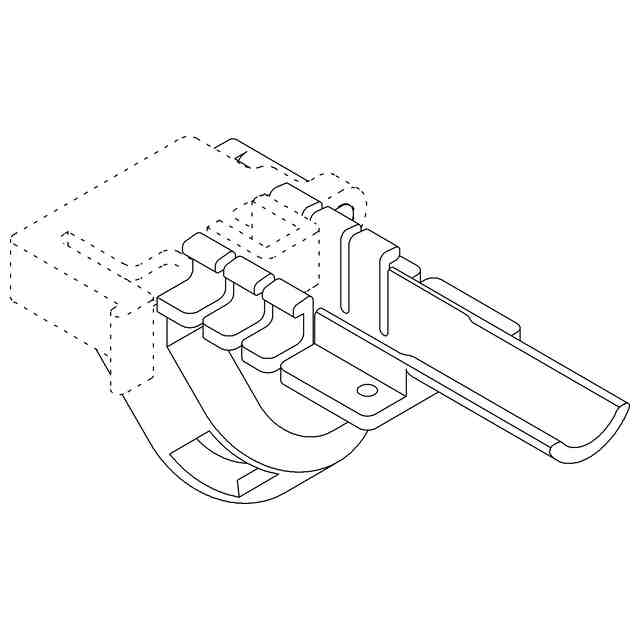

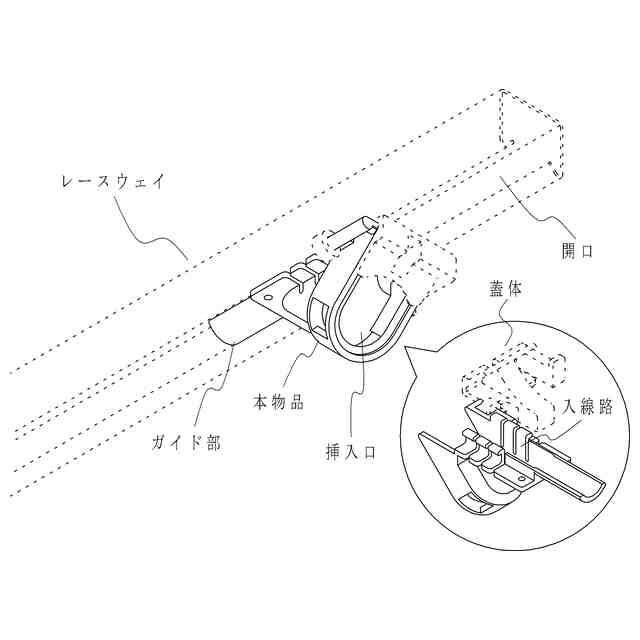

意匠に係る物品の説明本物品は、レースウェイ等と呼ばれる長手方向に沿って開口を備える建築資材に対してケーブルを挿入したり電線管を接続したりするのに使用する入線案内具に関するものである。使用状態参考図により説明すると、本物品は、レースウェイに対しその長手方向に延びる開口に嵌められて取り付けられ、本物品の挿入口からケーブルを挿入したり、当該挿入口にケーブルが通線される電線管を接続したりして、前記レースウェイの内部にケーブルを案内することができる。また、蓋体を開くことで、ケーブルの入線後、本物品をレースウェイから取り外すことができる。

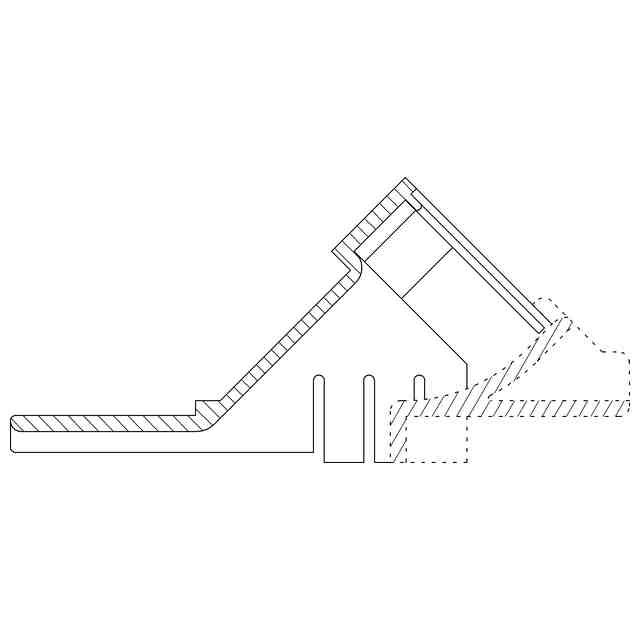

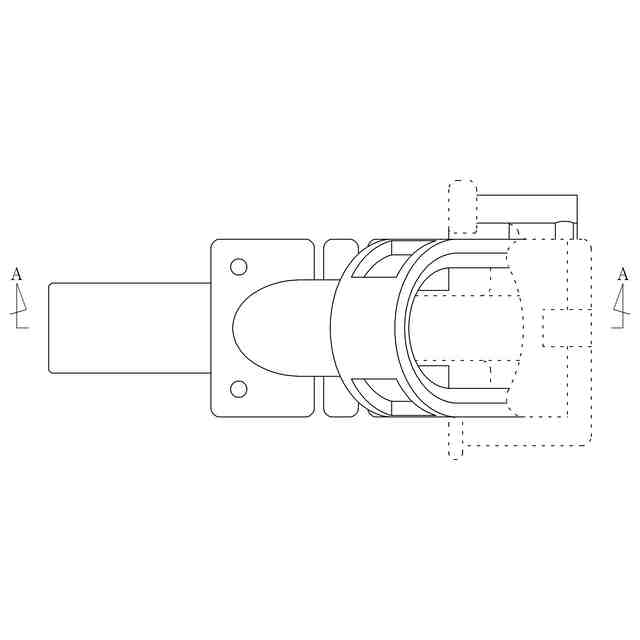

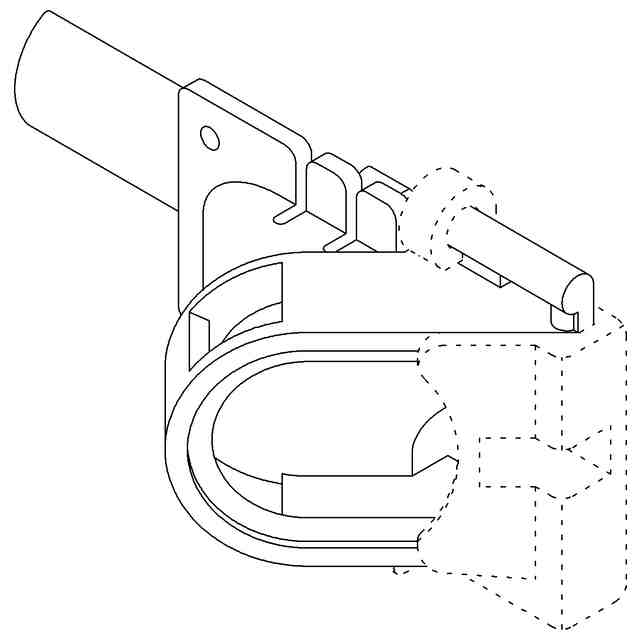

意匠の説明実線で示した部分が部分意匠として意匠登録を受けようとする部分である。A-A線断面図を含めて部分意匠として意匠登録を受けようとする部分を特定している。

関連意匠
