発行日2025-09-05
公報種別意匠公報(S)
登録番号1807853
登録日2025-08-28
意匠に係る物品家具用連結部品
意匠分類D9-162(住宅設備用品汎用部品及び付属品)
出願番号2024022502
出願日2024-10-29
意匠権者株式会社カインズ
代理人弁理士法人みなとみらい特許事務所

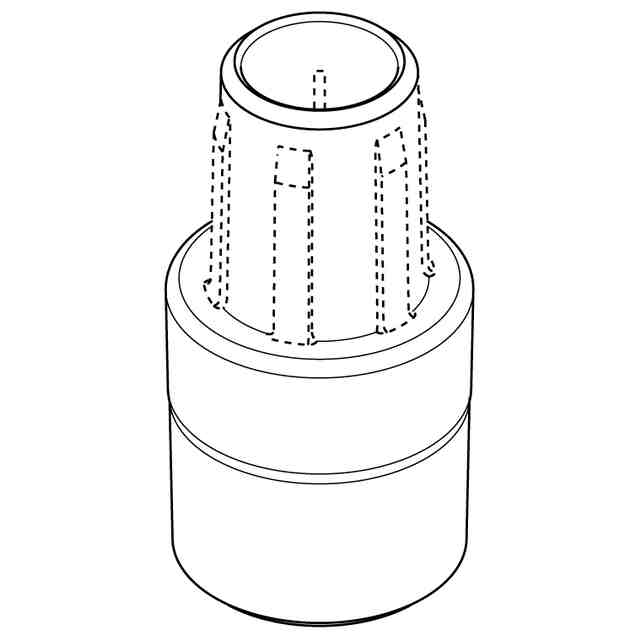

意匠に係る物品の説明本物品は、パイプを用いた棚(いわゆるメタルラック)の、柱を延長する際に使用する、家具用連結部品である。ネジ式の固定方法となっている雄パイプと雌パイプとを連結する前に、雄パイプ側に本物品を差し込む。そうすると、本物品がガイドの役割を果たすため、雌パイプを真っすぐに雄パイプに連結することができるようになる。

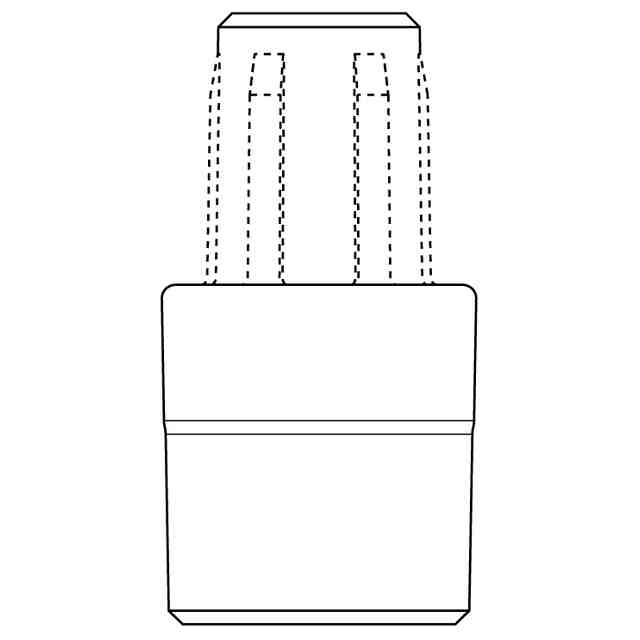

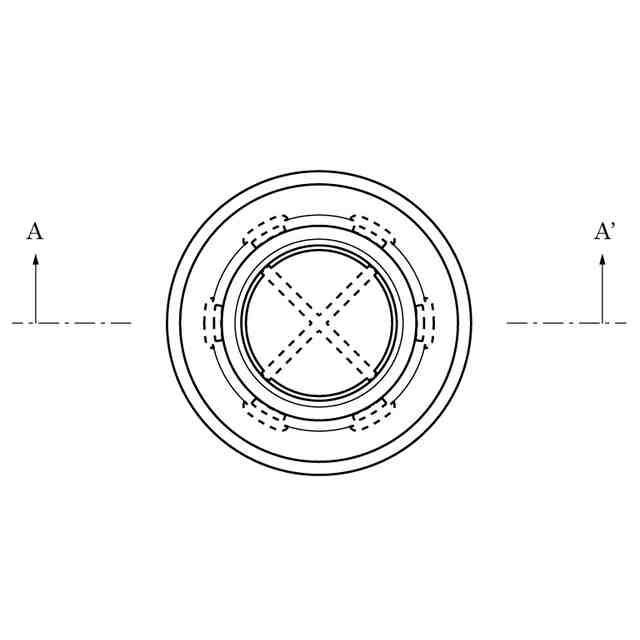

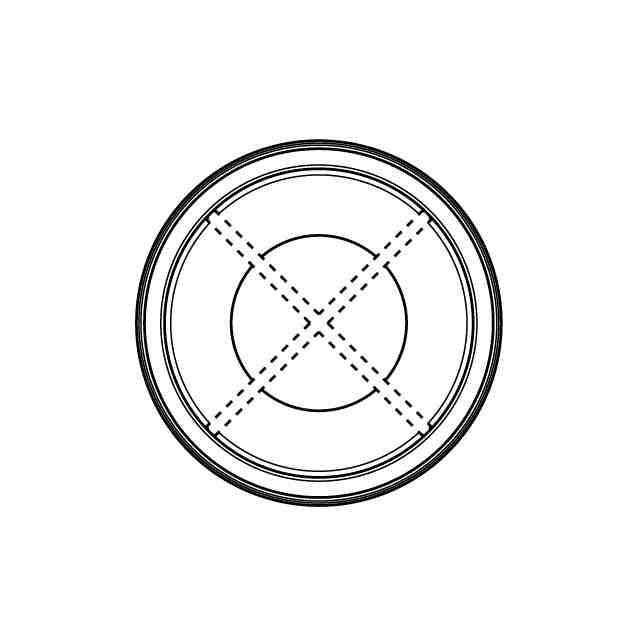

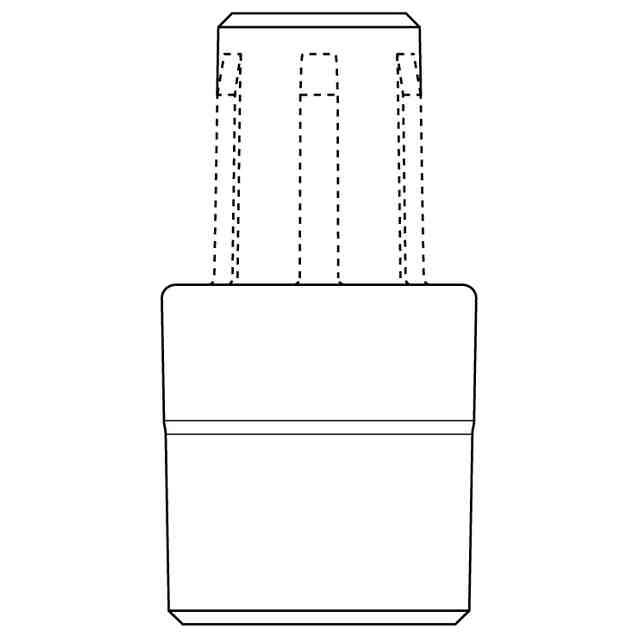

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。図に現れる細線は、立体表面の形状を特定するものであり、意匠の模様を構成するものではない。背面図は、正面図と対称のため省略する。左側面図は、右側面図と対称のため省略する。

関連意匠
