発行日2025-08-29
公報種別意匠公報(S)
登録番号1807412
登録日2025-08-21
意匠に係る物品水冷ベスト用タンク
意匠分類B1-900(衣服)
出願番号2025007489
出願日2025-04-14
意匠権者個人
代理人個人

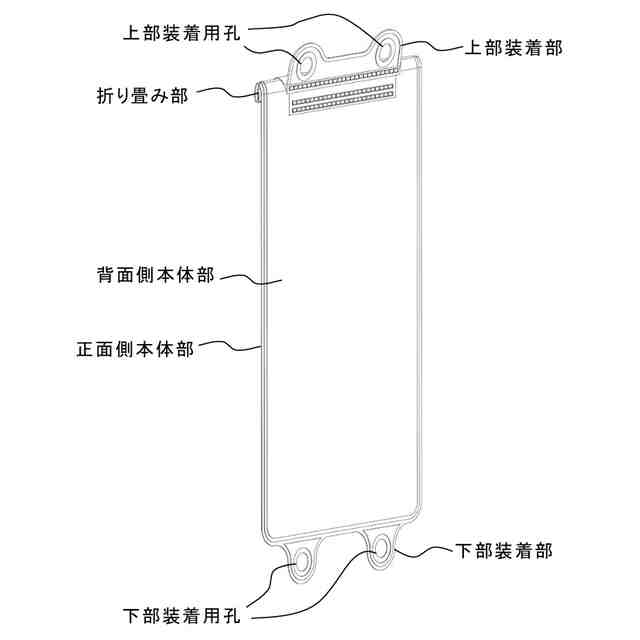

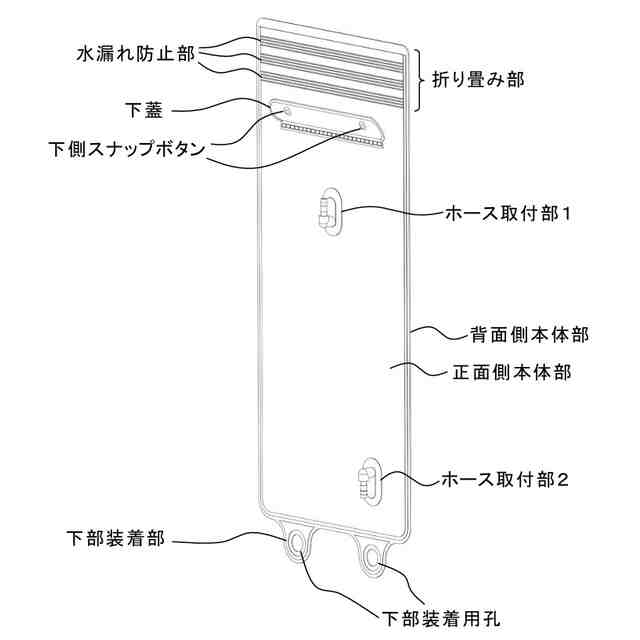

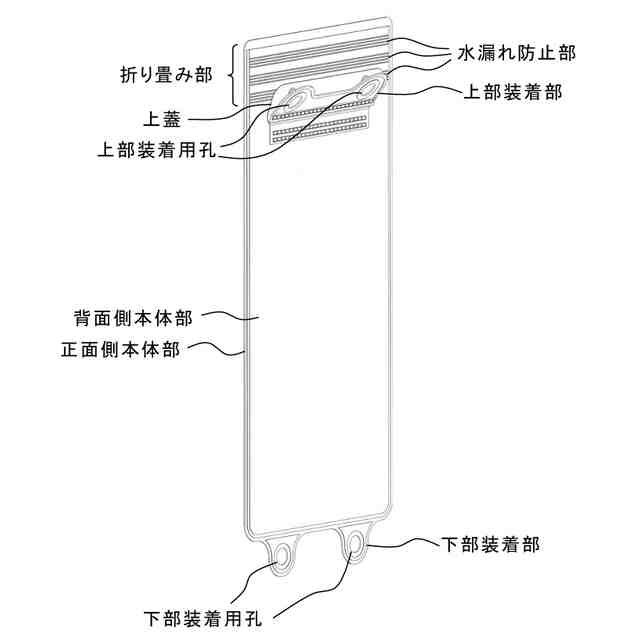

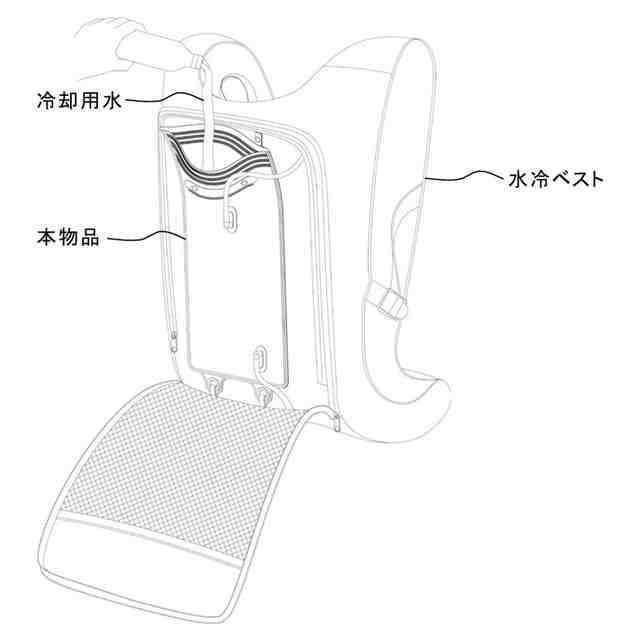

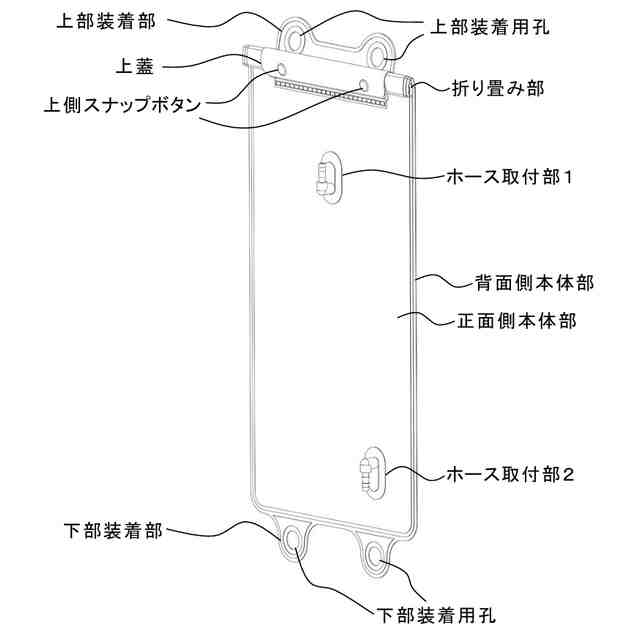

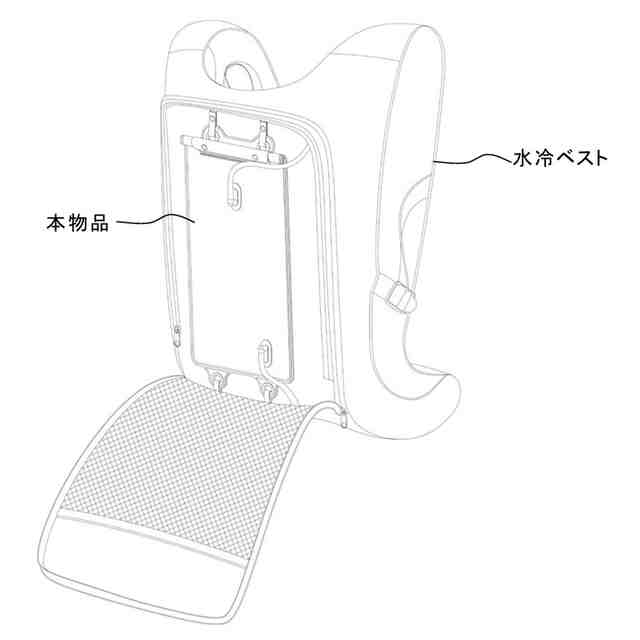

意匠に係る物品の説明本物品は、内面(着用者の身体に対向する面)に張り巡らされた循環路(ホース)に冷却用水を循環させることで着用者を冷却する水冷ベストに、着脱自在に装着されて、冷却用水を貯留するために使用される水冷ベスト用タンクである。各部を説明する正面側からの参考斜視図、各部を説明する背面側からの参考斜視図、展開状態で各部を説明する正面側からの参考斜視図、及び展開状態で各部を説明する背面側からの参考斜視図に示すように、正面側本体部と背面側本体部とは、折り畳み部、上蓋、下蓋、上部装着部、及び下部装着部を含む本体部を構成し、正面側本体部は、冷却用水を循環させるためのホース取付部1(入口)及びホース取付部2(出口)を備える。折り畳み部は水漏れ防止部を備える。水冷ベストに装着した状態の参考図に示すように、本物品は、上部装着部の上部装着用孔と下部装着部の下部装着用孔とを介して水冷ベストに装着することができる。水冷ベストに装着して冷却用水を注入する様子を示す参考図に示すように、背面側本体部が備える上蓋に設けられた上側スナップボタンと正面側本体部が備える下蓋に設けられた下側スナップボタンとを外して折り畳み部を展開して、本物品に冷却用水を入れることができる。本物品は、保冷剤、冷凍したペットボトル水等をさらに収容可能である。
意匠の説明折り畳み部、上蓋、下蓋、上部装着部、及び下部装着部を含む本体部を構成する正面側本体部と背面側本体部とは、透光性を有する素材で構成される。

関連意匠
