発行日2025-08-27
公報種別意匠公報(S)
登録番号1807230
登録日2025-08-19
意匠に係る物品管継手用パッキング
意匠分類M2-491(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024022107
出願日2024-10-24
意匠権者株式会社クボタ,KUBOTA CORPORATION
代理人弁理士法人森本国際特許事務所
意匠に係る物品の説明本物品は、一方の管の受口に、他方の管の挿し口を嵌め込む接続部に介装されるゴム製の管継手用パッキングである。本物品は、外周側で受口の溝に嵌合されるヒール部と、内周側で挿し口と受口との間に挟み込まれるバルブ部とを具備している。

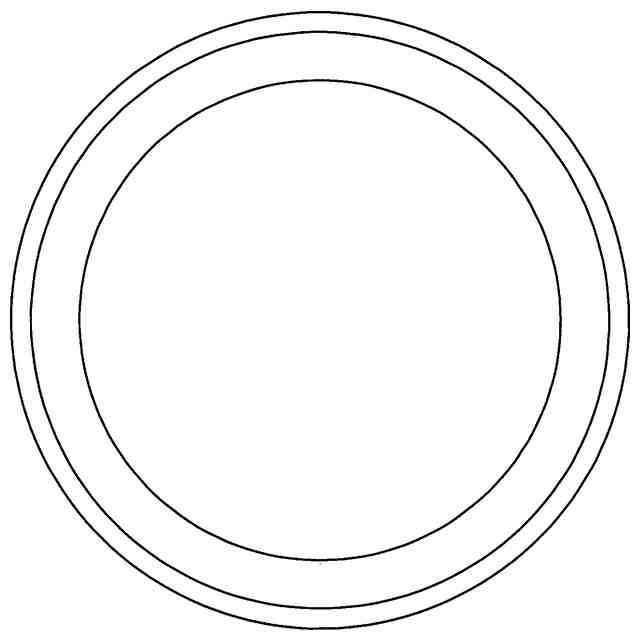

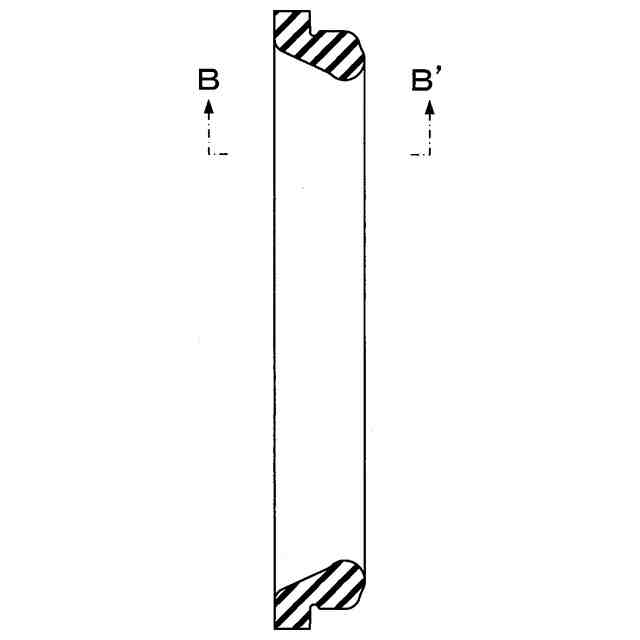

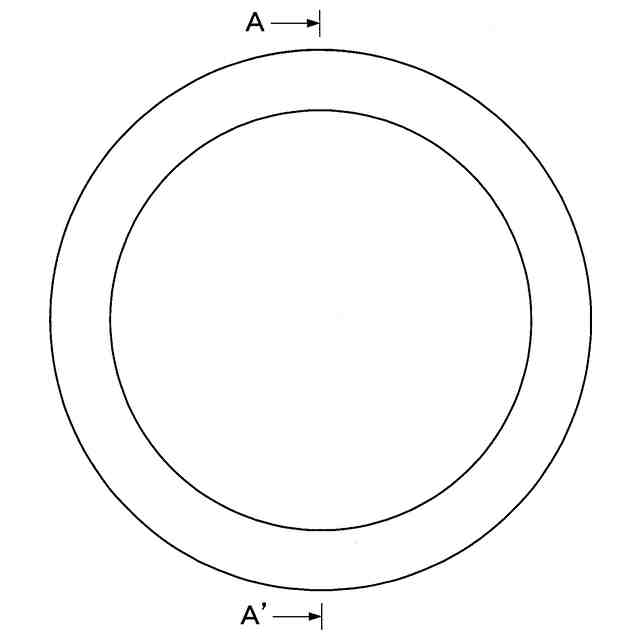

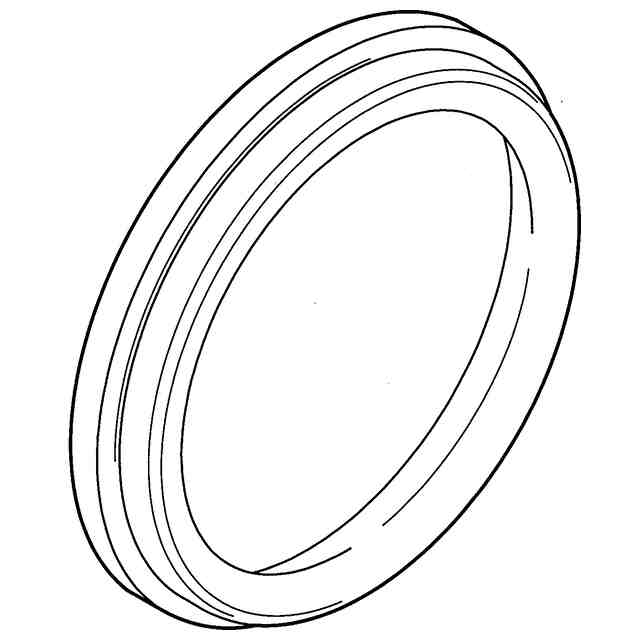

意匠の説明左側面図は右側面図と、底面図は平面図と、同一に表れるため省略する。前方上方斜視図及び後方上方斜視図において、六面図以外に表わされた細線は、いずれも立体表面の形状を特定するためのものである。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
