発行日2025-08-25
公報種別意匠公報(S)
登録番号1806917
登録日2025-08-15
意匠に係る物品穀類計量袋詰機
意匠分類K3-146(農業用機械器具、鉱山機械、建設機械等)
出願番号2024022574
出願日2024-10-30
意匠権者株式会社サタケ,SATAKE CORPORATION
代理人

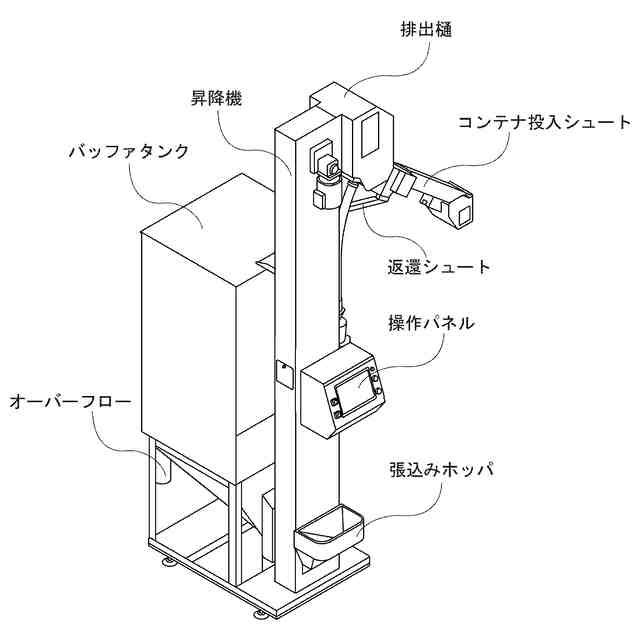

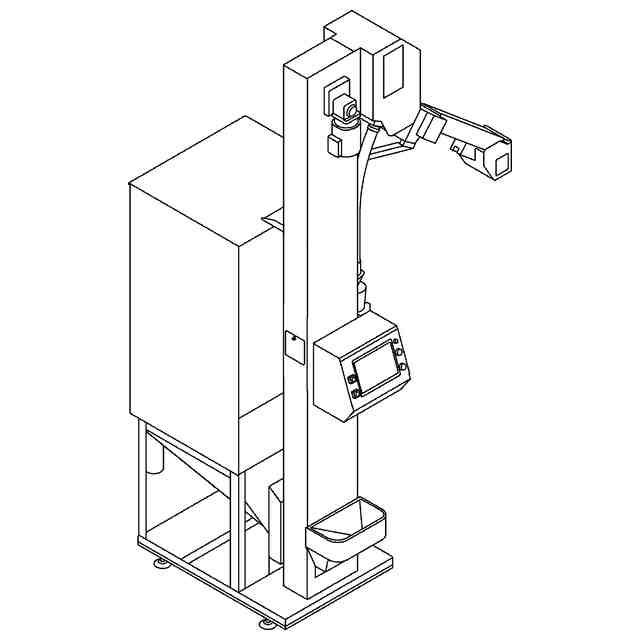

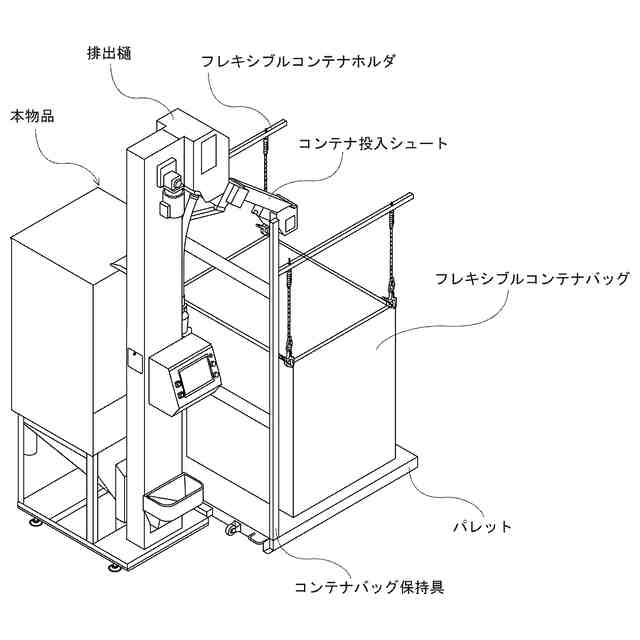

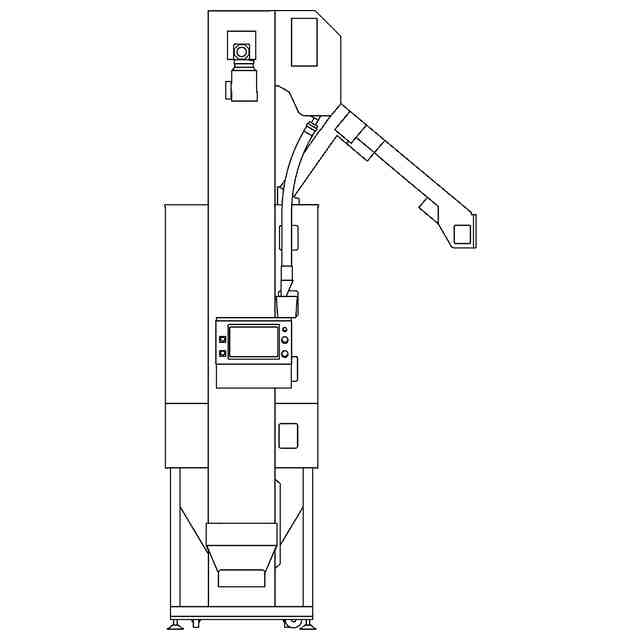

意匠に係る物品の説明本物品は、米などの穀類を一定重量計量して袋詰するための穀類計量袋詰機である。正面図や参考斜視図に示すように、昇降機の前面下部に張込みホッパが設けられるとともに、昇降機の前面中央部に操作パネルが設置されているので、張込みホッパへの配管設置の融通性と本物品の操作性が向上している。昇降機上部には、排出樋を介してコンテナ投入シュートと返還シュートとが分岐して設けられている。もみすり・粒選別などの調製作業が終了した穀類は、まず、張込みホッパに投入される。張込みホッパに投入された穀類は、次に、昇降機によって上方へ揚穀され、コンテナ投入シュート側又は返還シュート側に分岐される。コンテナ投入シュート側に分岐された場合は、穀類は計量器及びパレット上に載置されたフレキシブルコンテナなどの米袋に一定重量となるまで投入される。一方、返還シュート側に分岐された場合は、穀類はバッファタンクに投入されて一時貯留されることになる。一時貯留された穀類はバッファタンク下部のシャッタを開放すれば、再度、昇降機によって上方へ揚穀されるようになっている。
意匠の説明

関連意匠
