発行日2025-04-15
公報種別意匠公報(S)
登録番号1796062
登録日2025-04-07
意匠に係る物品エアーコンディショナー室外機用グリル
意匠分類D4-39(暖冷房機又は空調換気機器)
出願番号2024020152
出願日2024-09-30
意匠権者ダイキン工業株式会社,DAIKIN INDUSTRIES,LTD.
代理人個人
意匠に係る物品の説明本物品は、エアーコンディショナー室外機用グリルであって、同心円状の各リブに適切な角度をつけたものである。使用状態を示す参考図に示す通り、外側のリブは、グリル本体に対して垂直または傾斜しており、傾斜しているリブは正面側よりも背面側の方がファンの中心に対して近くなる角度で傾斜している。一方、内側のリブは、グリル本体に対して正面側よりも背面側の方がファンの中心に対して遠くなる角度で傾斜している。

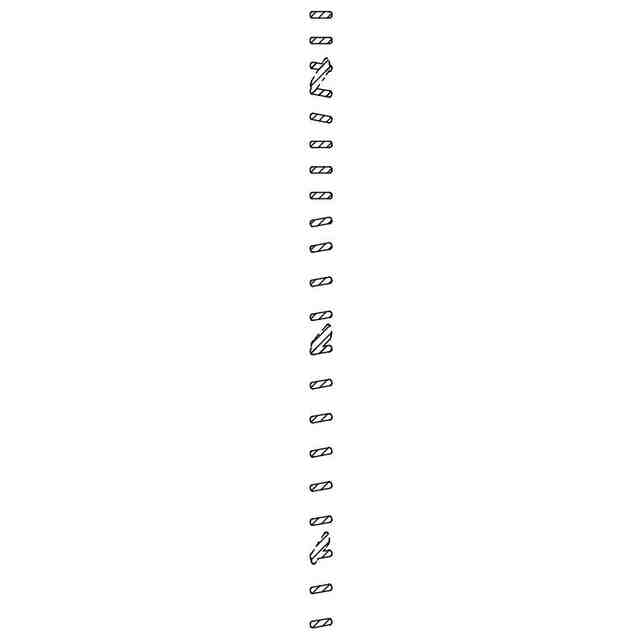

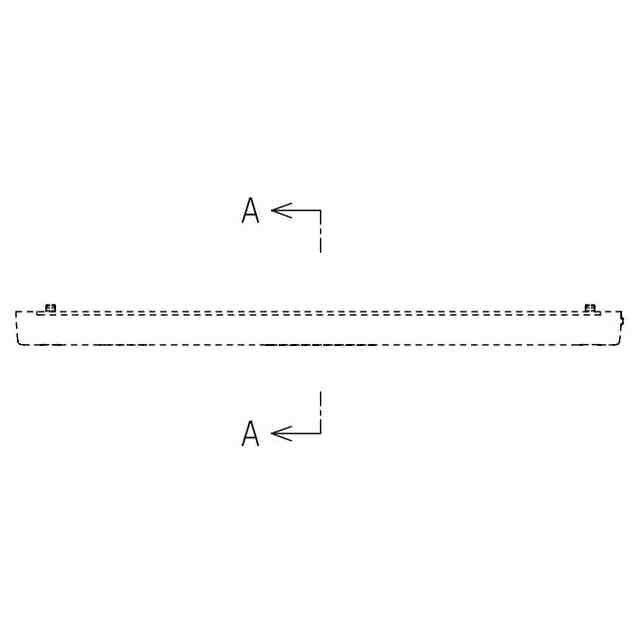

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。意匠登録を受けようとする部分を示す参考図において、赤色を施した同心円状の各リブが意匠登録を受けようとする部分である。使用状態を示す参考図において、意匠登録を受けようとする部分の切断面に赤着色を施した。同心円状の各リブは機能的・形態的な一体性を有している。A-A端面図およびB-B端面図については、断面指示線を正面図に入れた向きで表している。

関連意匠
