意匠ウォッチ

発行日2025-04-14
公報種別意匠公報(S)
登録番号1796035
登録日2025-04-04
意匠に係る物品包装用容器のブランクシート
意匠分類F4-710(包装紙、包装用容器等)
出願番号2024023998
出願日2020-05-29
意匠権者ザ・パック株式会社
代理人安田岡本弁理士法人

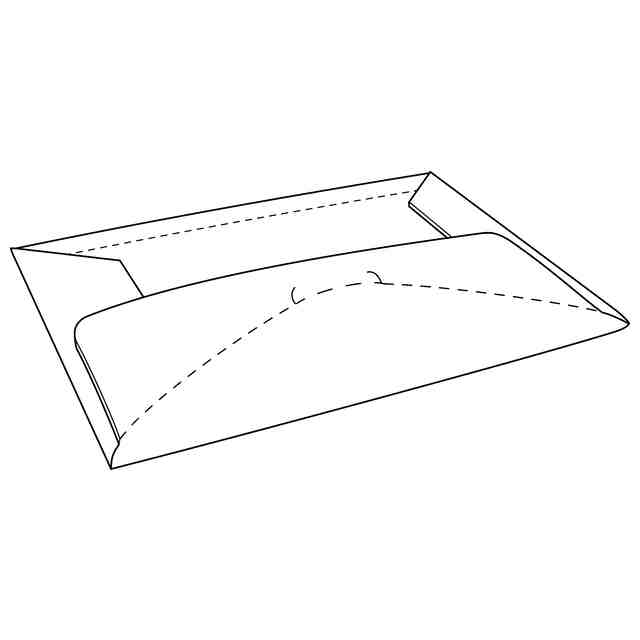

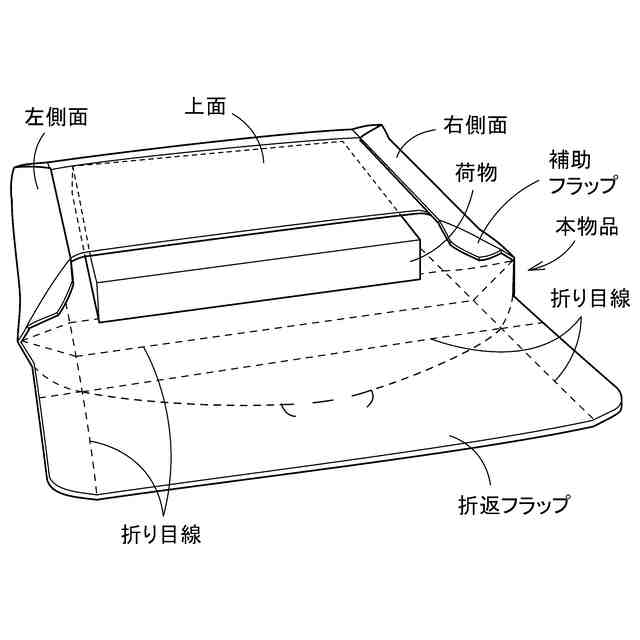

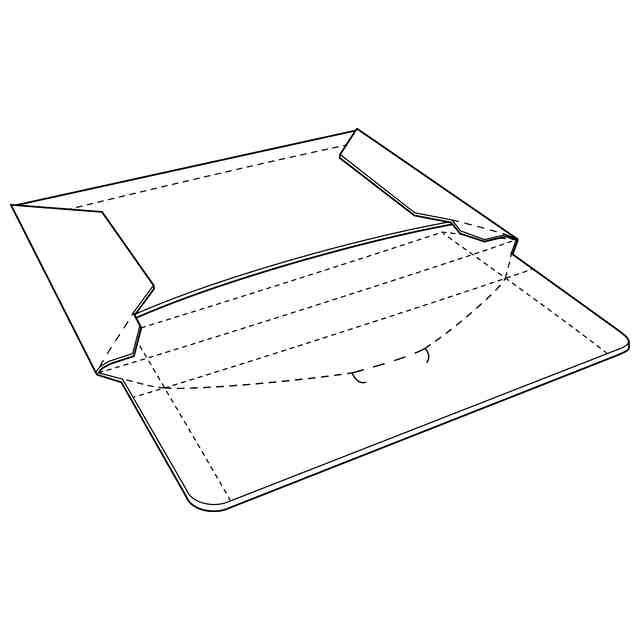

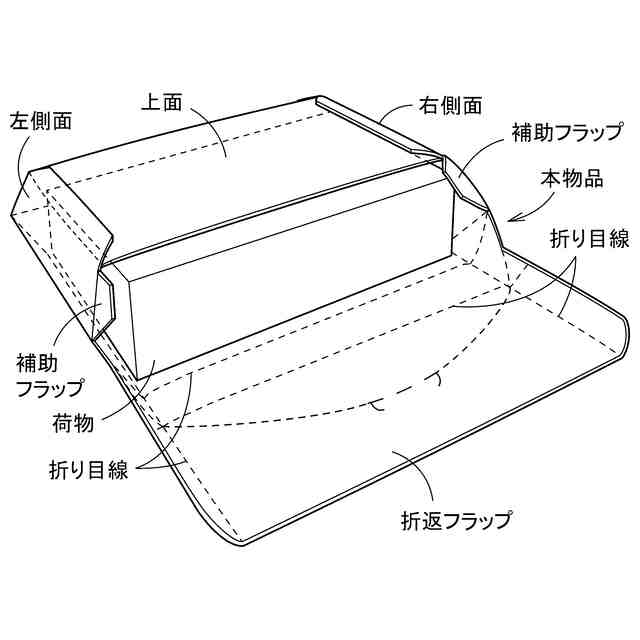

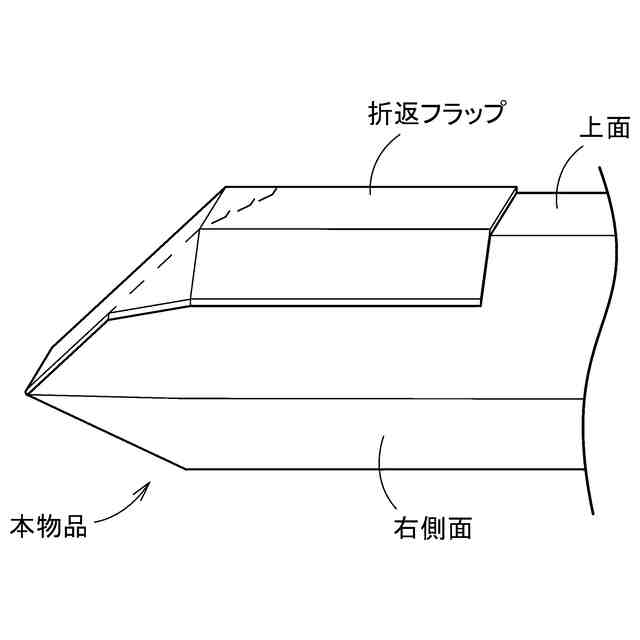

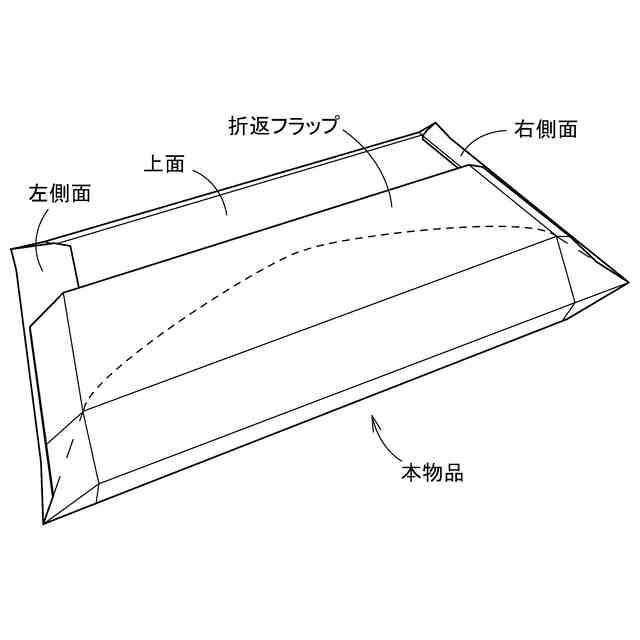

意匠に係る物品の説明本物品は、荷物を配送するのに用いられる包装用容器のブランクシートであり、組立状態を示す参考図1、組立状態を示す参考図2に示すように、封筒状に組み立てて使用される。また、本物品は、使用状態を示す参考図1、使用状態を示す参考図2等に示すように、荷物の厚みに合わせて折り目線で折曲することで、異なる厚さ寸法の箱状に変形させることができる。

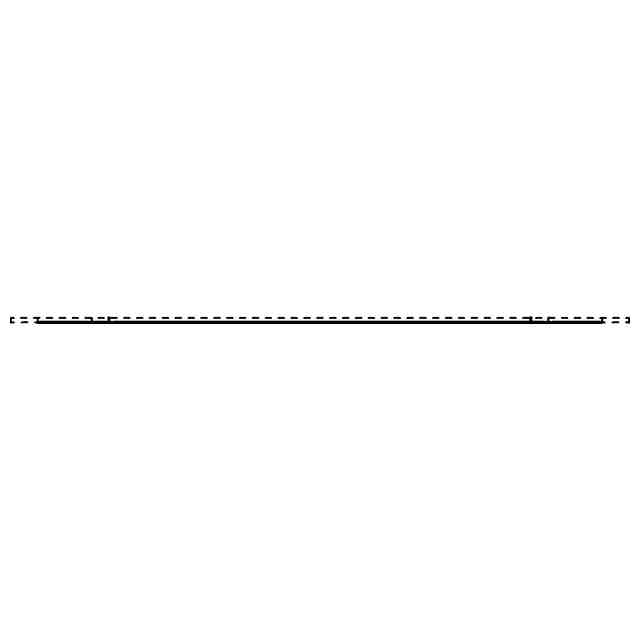

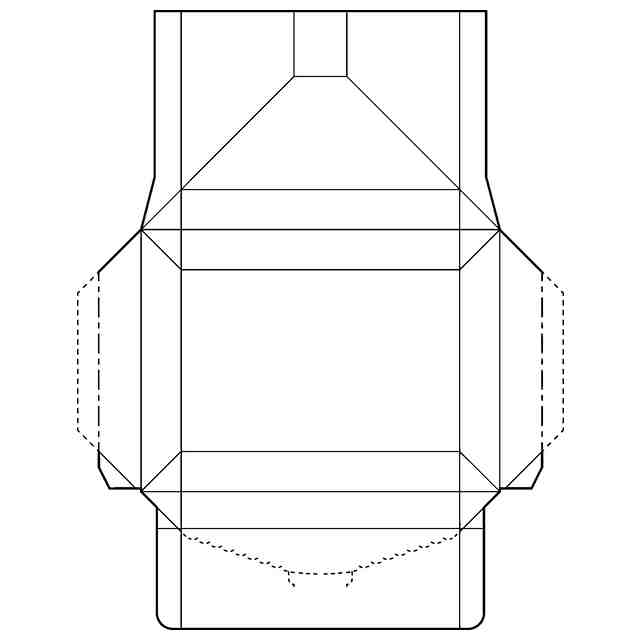

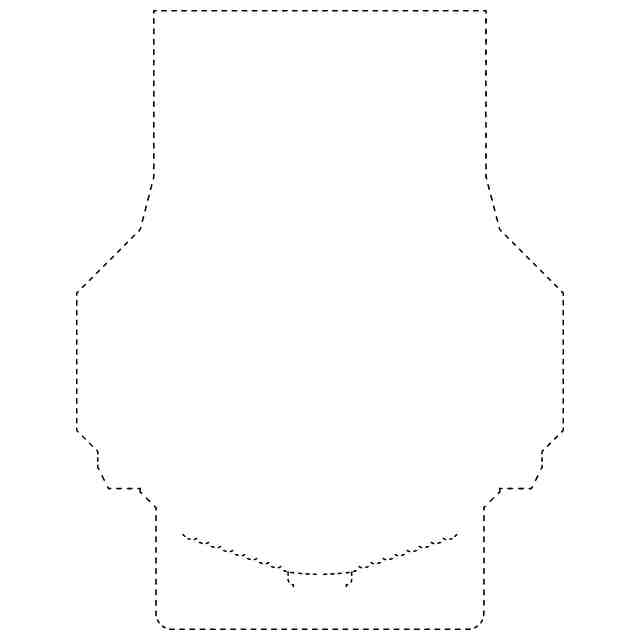

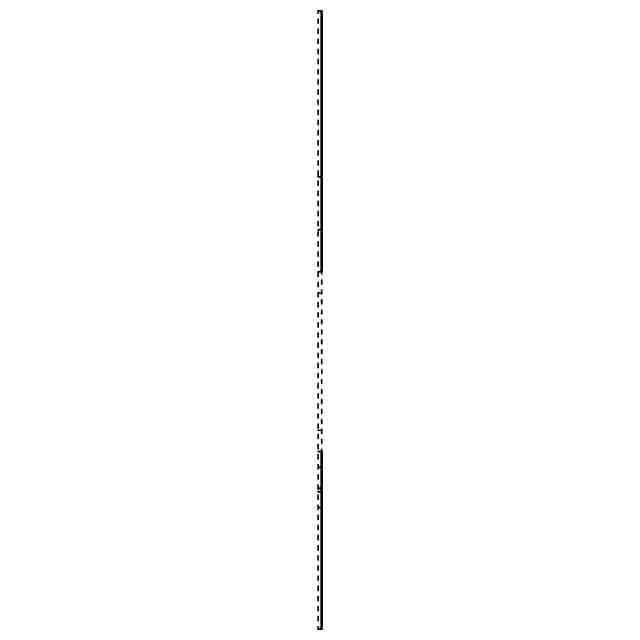

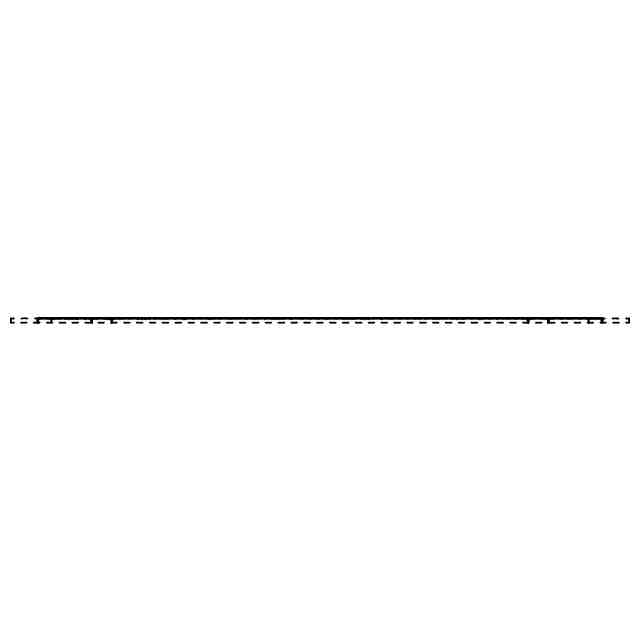

意匠の説明右側面図は左側面図と対称にあらわれるので省略する。正面図において外形線の内側に表された複数の細線は、箱状に変形させるときの折り目となる線である。正面図および背面図の折返フラップに表された複数の途切れた短線(参考正面図参照)は、開梱する際に折返フラップを分割するための複数の切り込み(切り取り線)であり、意匠登録を受けようとする部分以外の部分として破線で表している。6面図(正面図、左側面図、平面図、底面図)において、実線で表した部分が意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とそれ以外の部分との境界のみを示す線である。

関連意匠
