発行日2025-04-02
公報種別意匠公報(S)
登録番号1794956
登録日2025-03-25
意匠に係る物品前十字靭帯再建術検査装置
意匠分類J7-400(医療機械器具)
出願番号2024020534
出願日2024-09-12
意匠権者個人
代理人

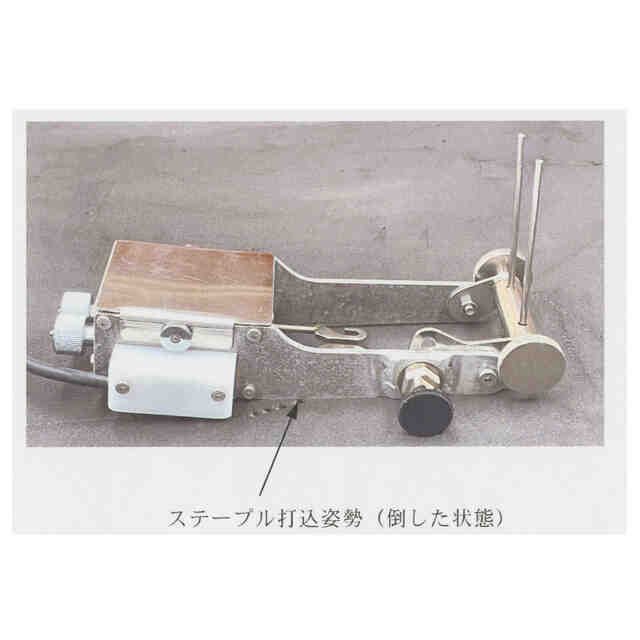

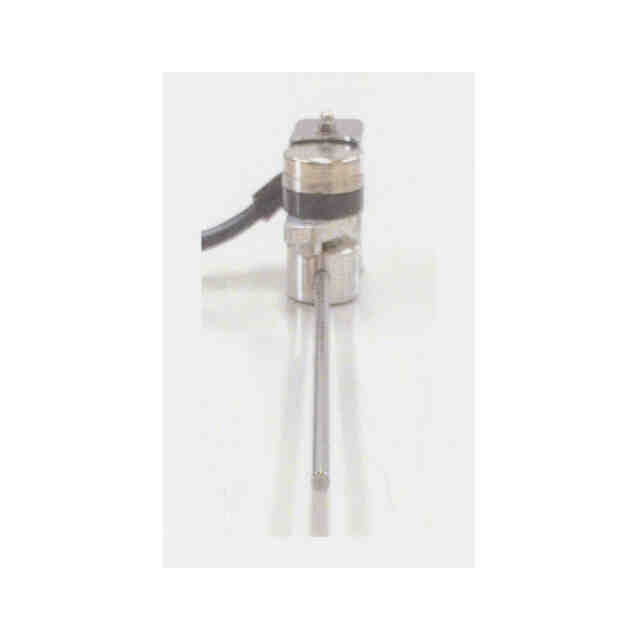

意匠に係る物品の説明本意匠に係る物品は膝の前十字靭帯(ACL)断裂の再建術に使用する靭帯張力を計測する装置である。本装置は2連張力計と角度計で構成されている。再建術とは最初に大腿骨と脛骨に貫通穴を2か所明け、人工靭帯で延長した生靭帯2本を交差して大腿骨と脛骨の穴に貫通させる。大腿骨側をエンドボタンで留めておき次に脛骨側を適正な張力(30N程度)で引張り、保持したままで膝を0～120度まで曲げてまた0度まで戻す。角度の計測は角度計を膝に当てながら行う。次に2連張力計を倒して靭帯を脛骨に沿わせ、再度張力を調整してからステープルを打って手術が完了する。2連張力計は揺れないように、脛骨に3mmのステンレス線を2本打ち込みしっかり固定する。回動ロックノブを引けば固定部下部の回動中心で2連張力計は回動して傾斜角が変えられる。張力は大きな目立つ文字で表示し、術中の確認を容易とする。2連張力計にはフック2ケが中央に設けられており、ここに2本の人工靭帯を結びつける。このフックはロードセルを介して引張ノブを回すことでねじが引張られ張力が上がってくる。次に角度計であるが、これはロッドを足にあてがいながら膝を曲げ伸ばしさせ、角度計のポテンショメーターで角度信号を出す。ロードセルとポテンショメーターの信号はそれぞれコントローラーで変換してパソコンの画面に値とグラフを表示し、これを保存して再診時の参考とする。この手術においては靭帯に適正な張力を与えた状態で骨に固定することが求められる。現在は張力をバネばかりで計測したり、手の感覚で決めている。この装置を使えば熟練の医師でなくても手術の時間短縮と精度が向上することが期待される。
意匠の説明

関連意匠
