発行日2025-03-31
公報種別意匠公報(S)
登録番号1794708
登録日2025-03-21
意匠に係る物品エアコン用風向変更板用アダプター
意匠分類D4-39(暖冷房機又は空調換気機器)
出願番号2024021735
出願日2024-10-18
意匠権者個人
代理人弁理士法人秀和特許事務所
意匠に係る物品の説明本件意匠登録出願(以下「本願」という。)における意匠(以下「本願意匠」という。)に係る物品(以下「本願物品」という。)は、エアコンの送風口の付近に設置されるエアコン用風向変更板を、例えばエアコン又はその付近の天井等に取り付けるためのアダプターである。本願物品に設けられる溝には、エアコン又はエアコン用風向変更板から延びる配線を収容することができる。

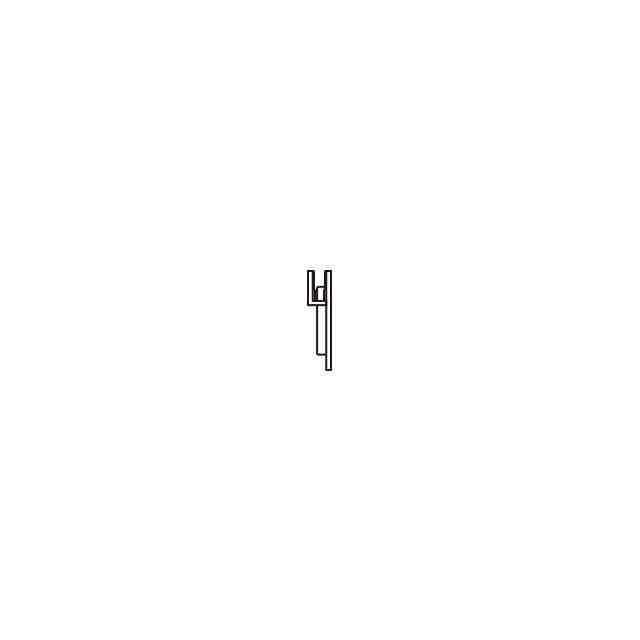

意匠の説明本願意匠は、細長い平板状の板部と、該板部の正面視上端に沿って3つに分割して配された配線を収容できる溝部と、該板部に設けられた2つのエアコン用風向変更板のアームの装着部から成る。該溝部は、「右側面図」及び「左側面図」に現れるように該板部から正面方向に略L字状の部材が突出して形成される。該溝部の内側には、収容した配線を保持するための凸部が正面側と背面側の相対する面に交互に配されている。該凸部は、「拡大右側面図」及び「A-A部分の拡大図」に現れるようにそれぞれ上側が下側より細い二段構造になっている。
