発行日2025-03-28
公報種別意匠公報(S)
登録番号1794564
登録日2025-03-19
意匠に係る物品ゴルフボール取出し具
意匠分類E3-3500(運動競技用品)
出願番号2024013567
出願日2024-07-01
意匠権者個人
代理人個人

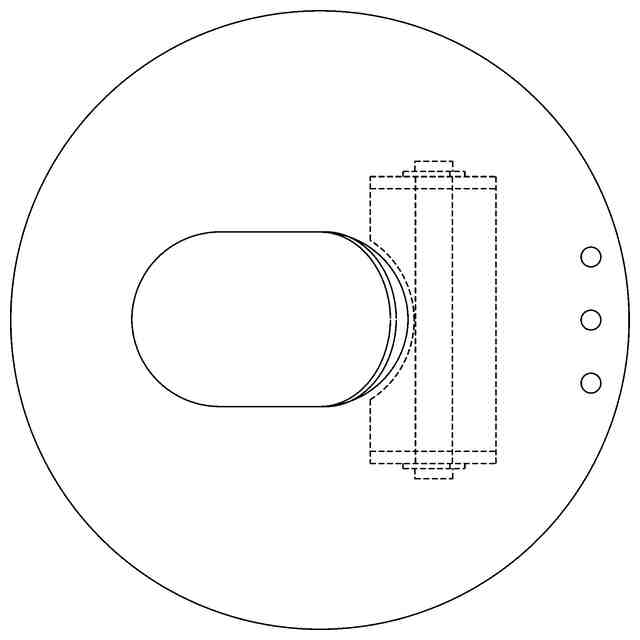

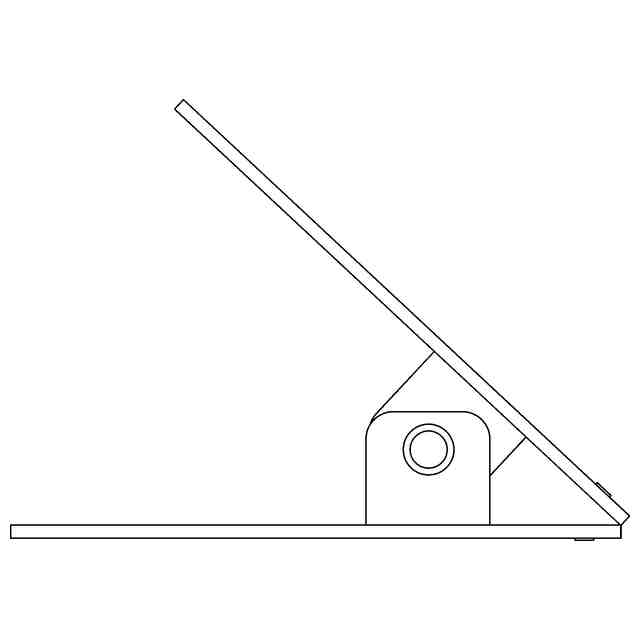

意匠に係る物品の説明本物品は、パッティンググリーンに埋設されるホールカップからゴルフボールを取り出すために用いられるゴルフボール取出し具である。参考図3に示すように、本物品をホールカップ内に設置しておく。ゴルフボールがカップインしたら、同図の矢印X1で示すように、本物品の上側の板をゴルフクラブのグリップエンドで叩くことで、参考図2に示すように、上側の板が回動する。これにより、参考図3の矢印X2で示すようにゴルフボールが跳ね上げられてホールカップから外に取り出される。本物品によれば、ゴルファーが腰を大きく曲げたりしゃがみこんだりすることなく、カップインしたゴルフボールを容易に取り出すことが可能となる。なお、本物品は二枚の板のどちらを上側にしても使用することが可能である。なお、参考図1は、二枚の板を回動自在に連結している連結部を点線で示した底面図である。

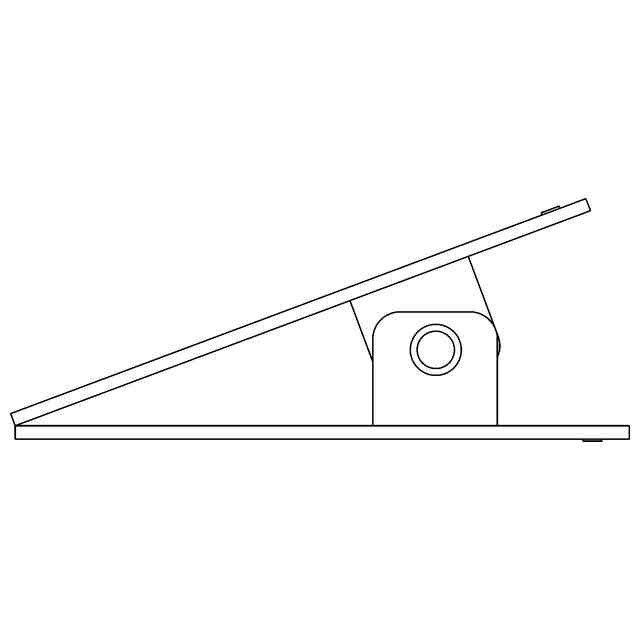

意匠の説明背面図は正面図と対称にあらわれるため省略する。
