意匠に係る物品空調機器設定用画像
意匠分類N3-10W()
出願番号2024013646
出願日2024-07-02
意匠権者三菱電機株式会社,MITSUBISHI ELECTRIC CORPORATION
代理人個人,個人,個人

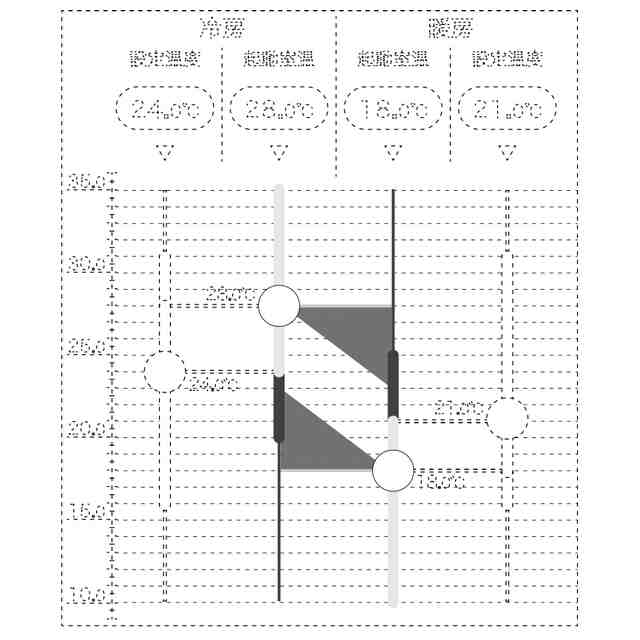

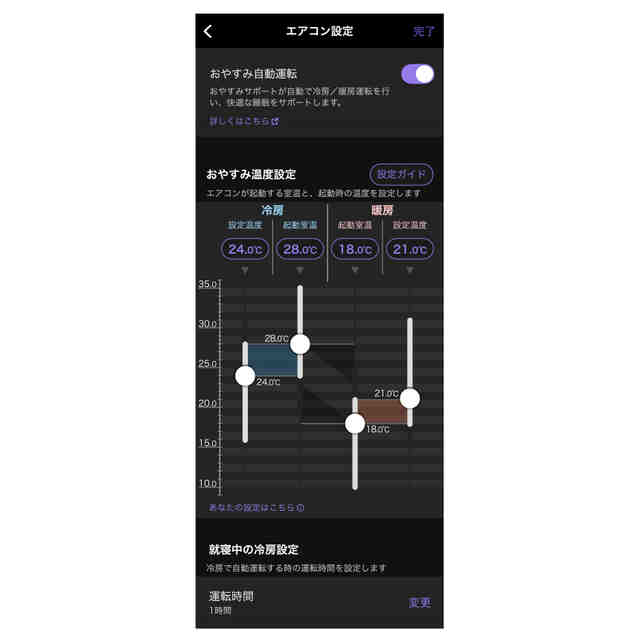

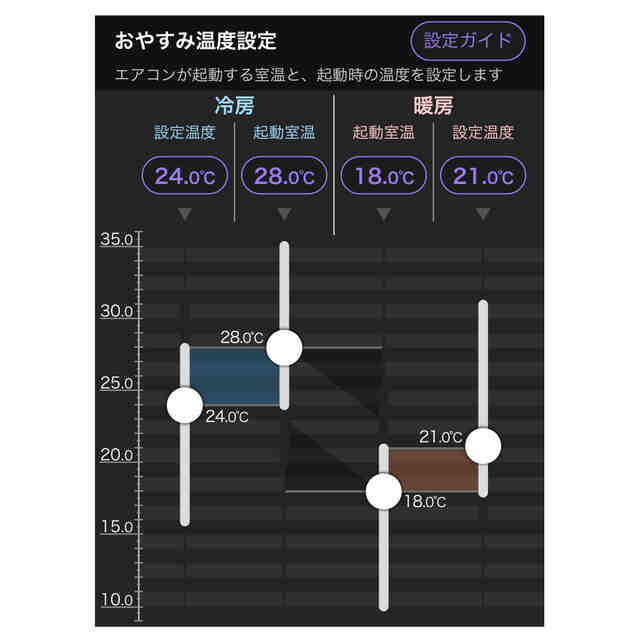

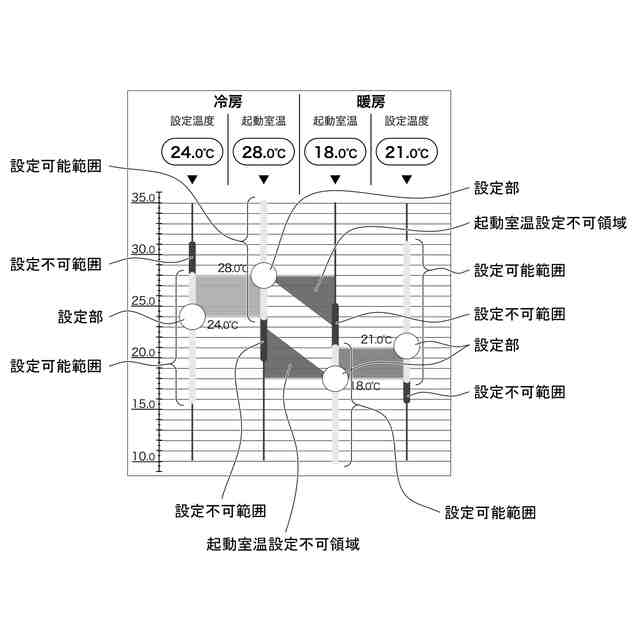

意匠に係る物品の説明本画像は、エアーコンディショナー等の空調機器の自動運転を行うため、冷房/暖房の温度設定と、自動で起動する室温(起動室温)とを設定するための画像である。具体的には、設定部を設定可能範囲においてスライドさせることにより、温度設定ならびに起動室温設定の操作が可能である。冷房/暖房ともに、設定温度までの範囲で起動室温の設定可能範囲が設けられ、また、起動室温までの範囲で設定温度の設定可能範囲が設けられる。さらに、冷房と暖房の誤作動を防ぐために、各起動室温に所定の温度差を設ける必要があることから、各起動室温の設定部からその所定の温度の範囲内までは設定ができないことを視覚的に示すために、起動室温設定不可領域を表示している。

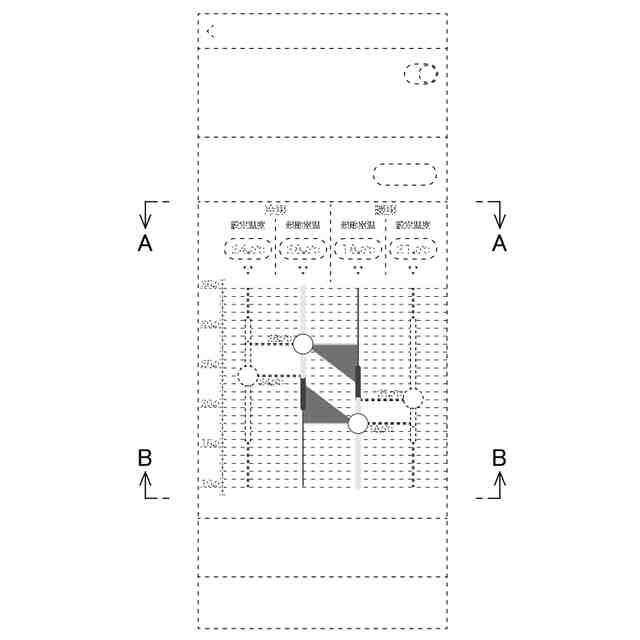

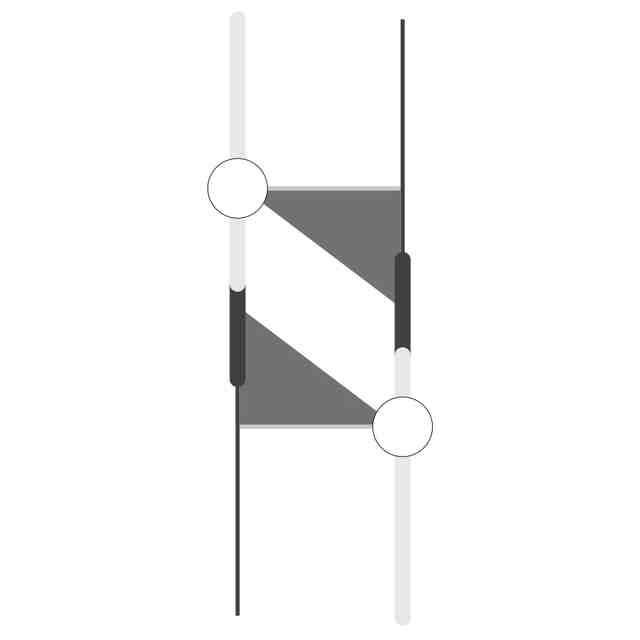

意匠の説明部分意匠として意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表している。暗調子で表された部分は明度差を表現したものである。

関連意匠
