意匠ウォッチ

発行日2025-03-05
公報種別意匠公報(S)
登録番号1792540
登録日2025-02-25
意匠に係る物品包装箱用板紙
意匠分類F4-711(包装紙、包装用容器等)
出願番号2024015000
出願日2024-07-02
意匠権者個人,個人
代理人

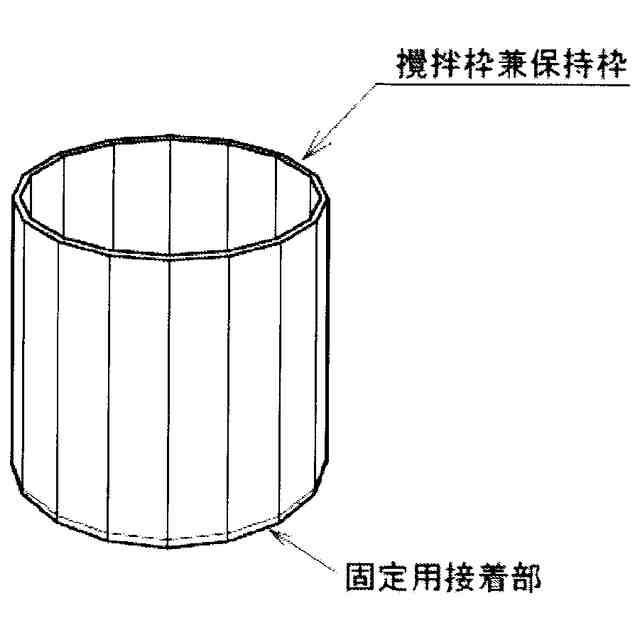

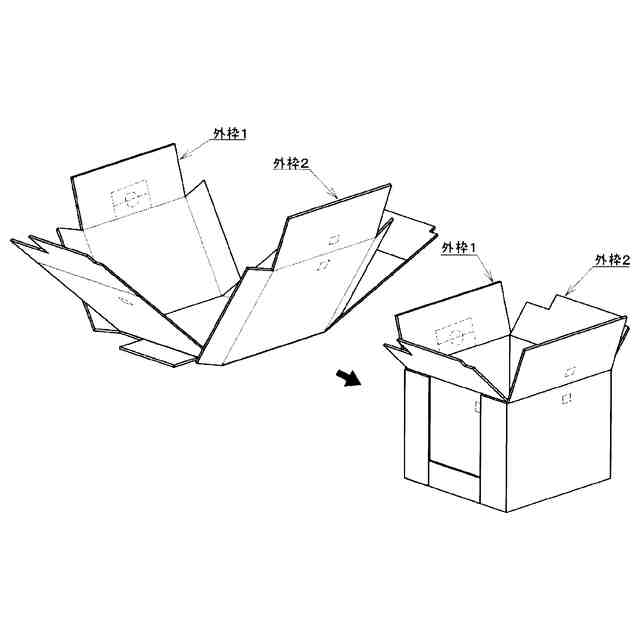

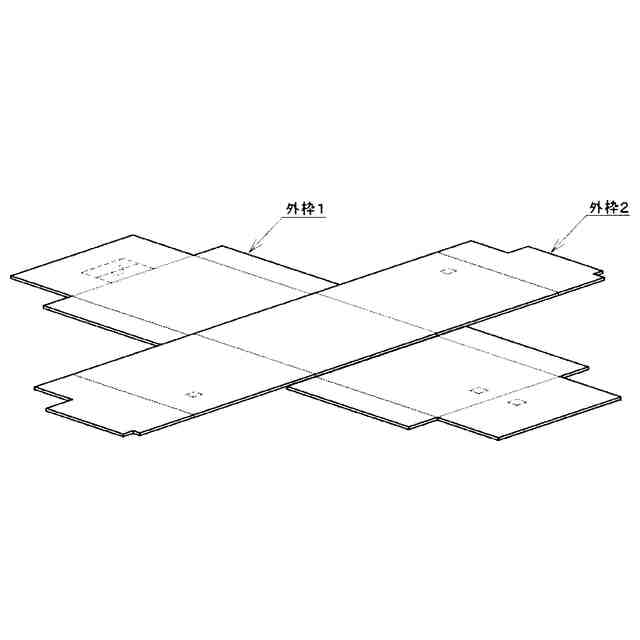

意匠に係る物品の説明本物品は、内袋に入れられた流体材料を梱包してこれを貨物車等に載置して運搬する用途に供される包装箱を形成するための包装箱用板紙である。上記包装箱は、運搬中の流体材料を攪拌する用途にも供される。本物品に係る包装箱用板紙は、参考図1に示すように、外枠1、外枠2および攪拌枠兼保持枠に分割して使用される。分割された外枠1および外枠2は、参考図2に示すように、互いの長手方向が直交しかつ中央部が重なり合う状態、より具体的には、外枠1の中央部の上に外枠2の中央部が載置された状態で接着され、これにより、十字状の部材が形成される。また、分割された攪拌枠兼保持枠は、各図中の細線で表されている曲げ線に沿って折り曲げられたのち長手方向の両端が互いに接着され、これにより、参考図3に示す16角筒体が形成される。外枠1および外枠2により形成された上記十字状の部材は、参考図4に示すように、中央部を取り囲む各面が各図中の細線で表されている曲げ線に沿って折り曲げられることで起立させられ、これにより、上面が開口しかつ底面が二重となった略立方体形状の箱体が形成される。この箱体の内側には、図5に示すように、16角筒体に成形された攪拌枠兼保持枠が挿入され、これにより、図6に示す包装箱が形成される。攪拌枠兼保持枠は、上記箱体から自在に取り出すことができる状態で使用され、または、重量物を梱包し運搬等する際に、下端部に形成された固定用接着部を通じて上記箱体の底面内側に接着固定されて使用される。固定用接着部は、細線で表された曲げ線に沿って内側に折り曲げられ、または外側に折り曲げてられることで形成される面を通じて上記箱体の底面内側に当接し接着される。さらに、各図中の破線で表されたミシン目を適宜破断することで、上面に流体材料の注出口が形成され、また、側面に指を掛けるための取手口や内容物を確認するための確認口(内部確認口)が形成される。内袋に入れられた流体材料は、16角筒体に成形された攪拌枠兼保持枠の内側に収容され、運搬中、当該攪拌枠兼保持枠によって所定の姿勢で保持されながら攪拌される。本物品に係る包装箱用板紙は、段ボール、薄鋼板、ステンレス板、アルミ板またはプラスチック板等から形成される。
意匠の説明正面図および背面図に表された細線は、折り曲げ線であり、また、正面図および背面図に表された破線は、ミシン目である。

関連意匠
