発行日2025-02-21
公報種別意匠公報(S)
登録番号1791733
登録日2025-02-13
意匠に係る物品自転車用足置き取付金具
意匠分類E2-529(遊戯娯楽用品)
出願番号2024017791
出願日2024-08-09
意匠権者個人
代理人

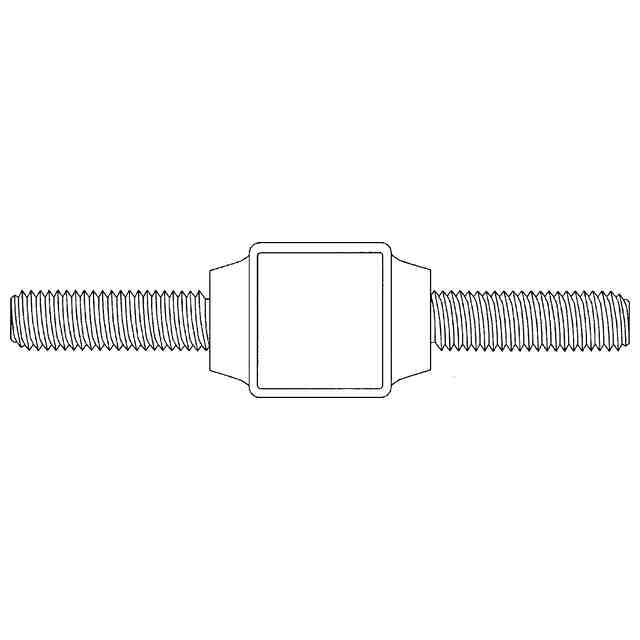

意匠に係る物品の説明この意匠に係る物品は、「足置き」を自転車に取り付けるための金具である。参考斜視図1は、一般的な「支持枠」(市販品)に本物品を取り付けた状態を示した図である。参考斜視図2は「支持枠」に取り付けた本物品に開閉式の「足置き」(市販品)を取り付けた状態を示した図である。参考斜視図3は、本物品を「支持枠」を介して自転車のフレームに取り付け、本物品に「足置き」を取り付けた状態を示した図である。従来は、車軸延長線上にあるロッドに「足置き」を固定するのが一般的であり、サドルの真下付近の取付け付箇所が存在しないところには「足置き」を固定することができなかった。この意匠に係る物品である「自転車用足置き取付金具」は、自転車フレームに「支持枠」を介して取付け固定することにより、「足置き」を固定するための左右の取付軸をサドル真下付近に簡単に設けることができる。
意匠の説明

関連意匠
