発行日2025-01-31
公報種別意匠公報(S)
登録番号1790285
登録日2025-01-23
意匠に係る物品杖用石突き
意匠分類B3-895(身の回り品)
出願番号2024007224
出願日2024-04-07
意匠権者個人
代理人

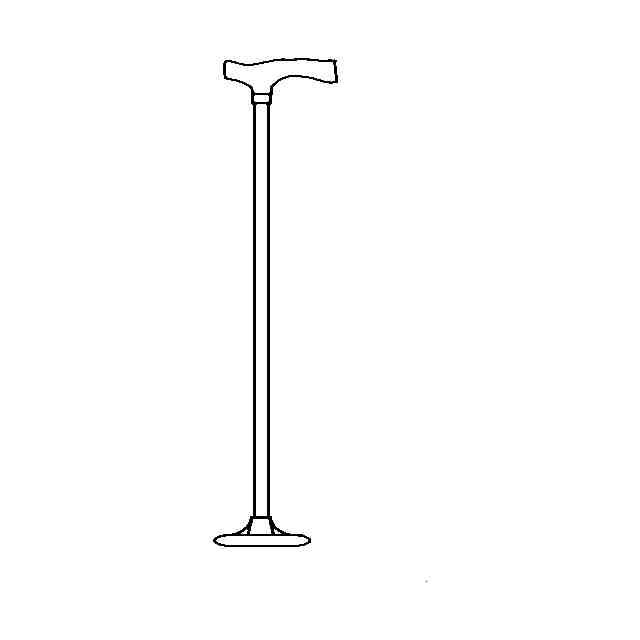

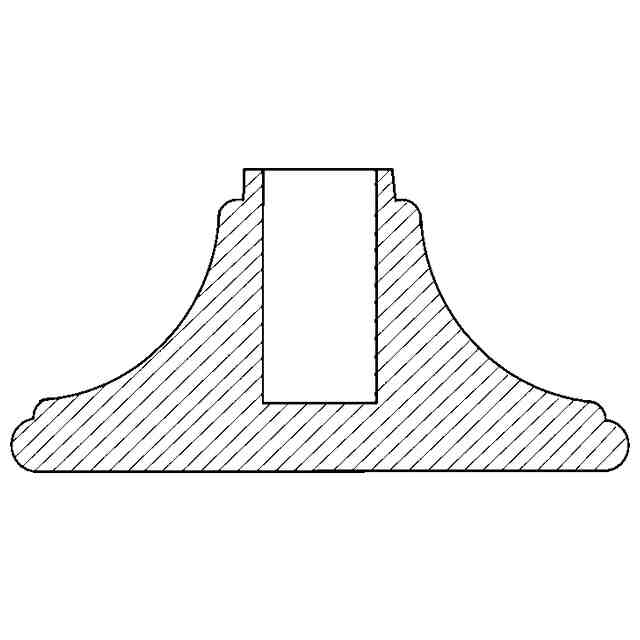

意匠に係る物品の説明本物品は、使用状態を示す参考図に示すように杖の下端に装着される杖用石突きであり、楕円形の平板の中央部に杖の支柱部と接合する円筒部を設け、正面から見て富士山形の形状とし、杖の握り部に対し石突き部の楕円形の平板の長手方向は平行方向に装着される。このため、歩行時に石突き部が使用者の足に当たる等の歩行阻害は無く、また、杖を壁やテーブルの端部などに立て掛けるとき、石突き部の楕円形の平板が地面に対し面あるいは線接触するため多少傾斜して置いても倒れることも無く立て掛けられる。このように、杖の石突き部が歩行の障害と成ることはなく、壁やテーブルの端部などに立て掛けた杖が転倒し、老人や体の不自由な人が腰を屈めて倒れた杖を拾うこともない、立て掛け易く使い勝手の良い便利な杖を得ることができる。

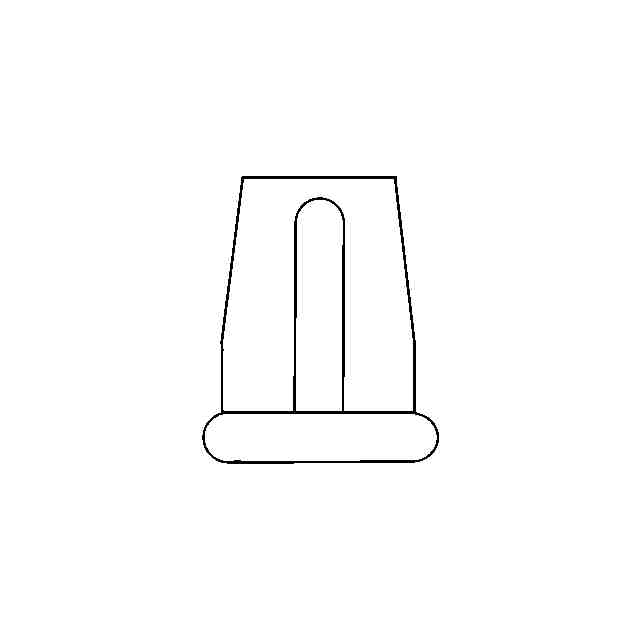

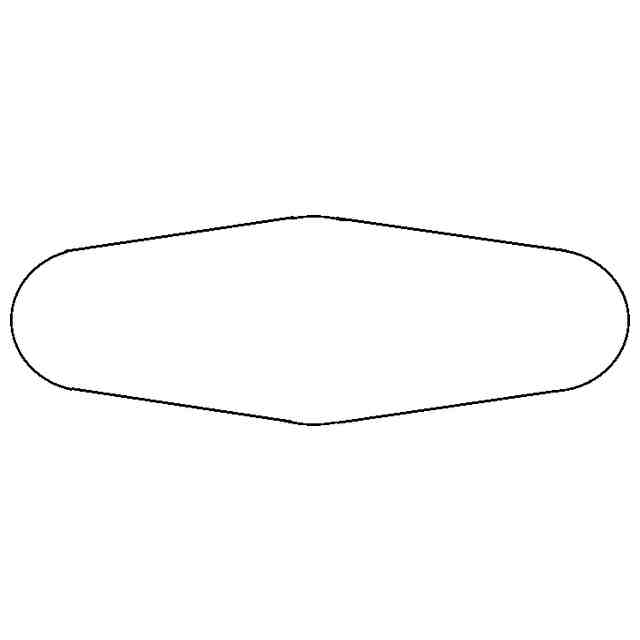

意匠の説明左側面図は右側面図と、背面図は正面図と対称に表されるため省略する。平面図、正面図及び側面図の各図において、平面と曲面、曲率の異なる曲面同士の境界などを細線で示している箇所もあるが、現実の物品においては、これらの各面は滑らかに接続されている。

関連意匠
