発行日2025-01-27
公報種別意匠公報(S)
登録番号1789947
登録日2025-01-17
意匠に係る物品水耕栽培容器用排水具
意匠分類K3-153(農業用機械器具、鉱山機械、建設機械等)
出願番号2024019181
出願日2024-09-18
意匠権者前澤化成工業株式会社
代理人弁理士法人磯野国際特許商標事務所

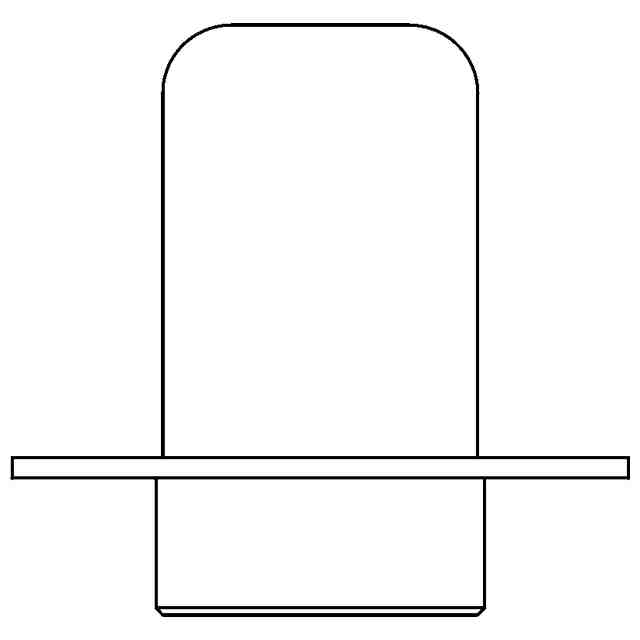

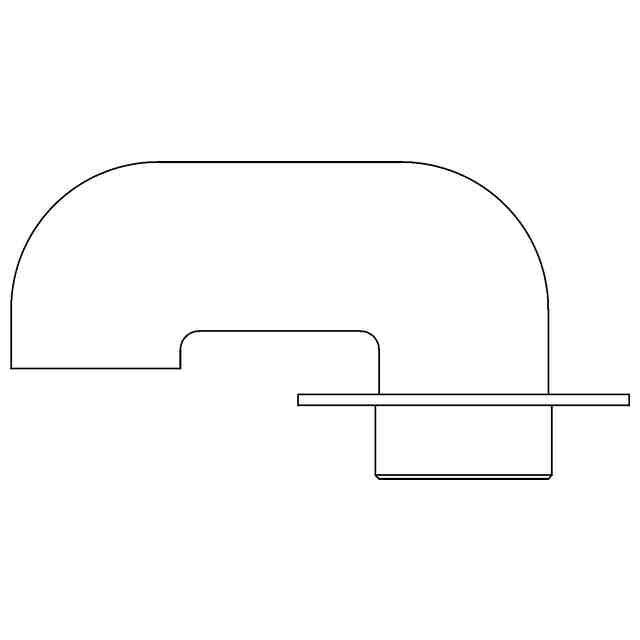

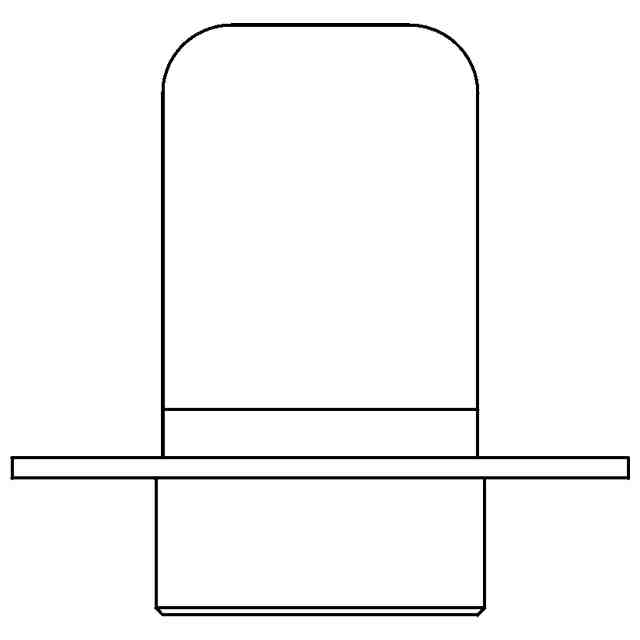

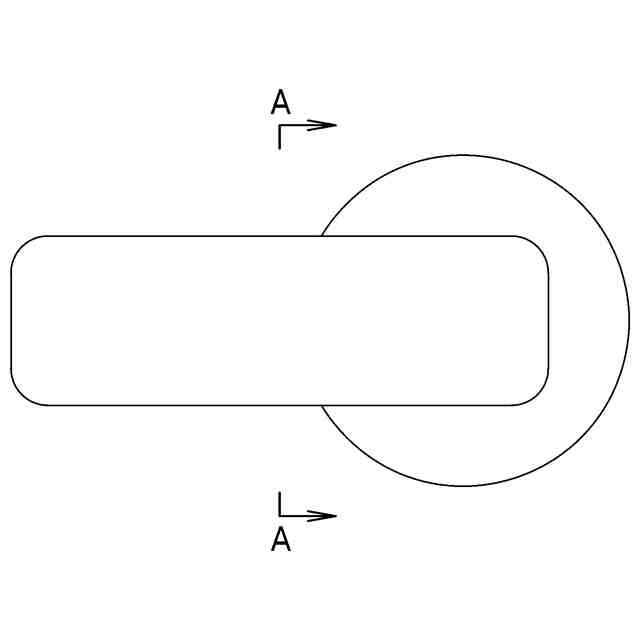

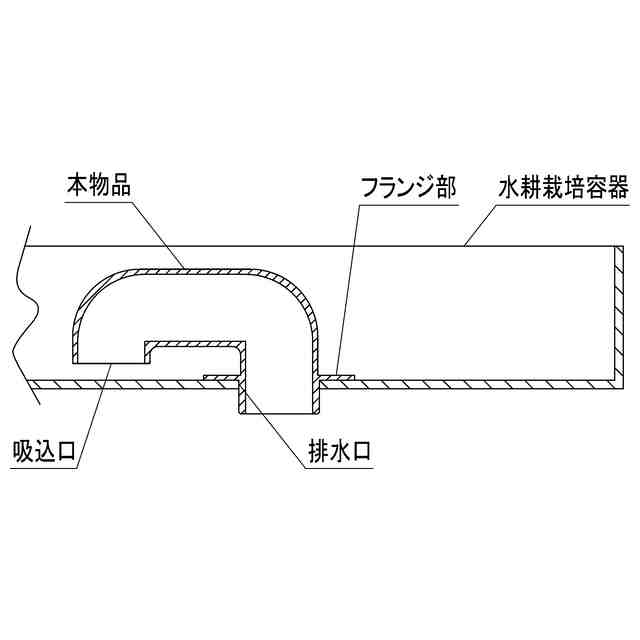

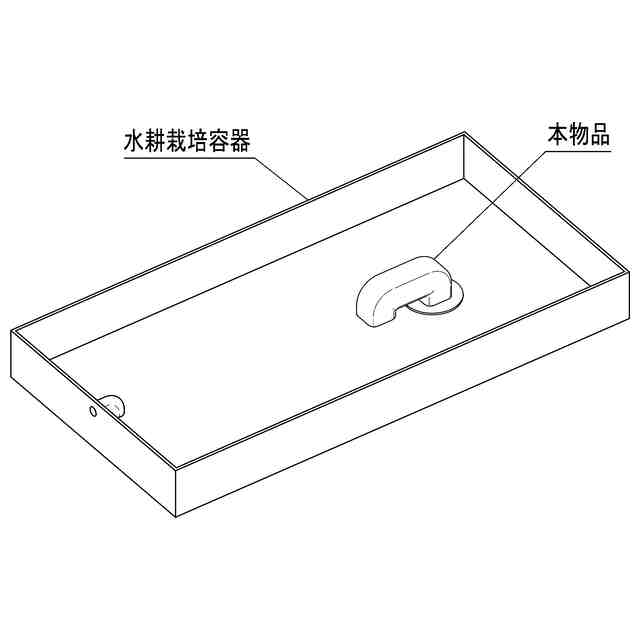

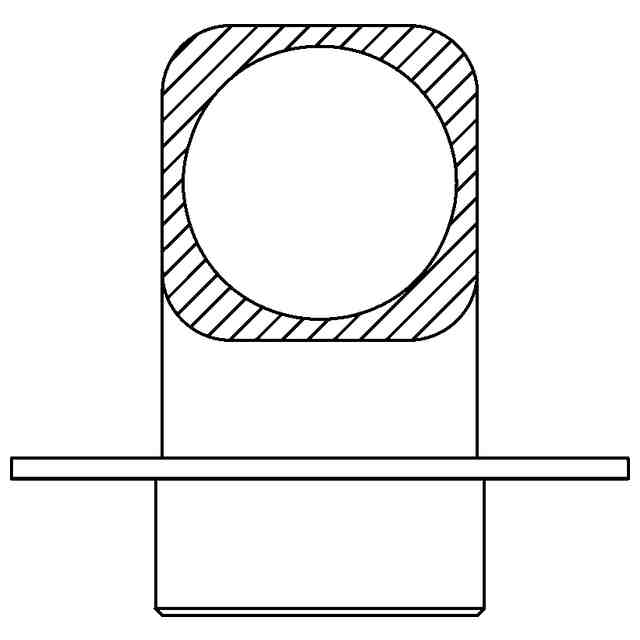

意匠に係る物品の説明本物品は、使用状態を表す参考図1,2に示すように、水耕栽培容器の排水口に取り付けて用いる排水具である。本物品は、正面視で逆J字形状を成しており、長尺側の外周面からフランジ部が延出するとともに、短尺側の端部に吸込口が設けられている。本物品は、水耕栽培容器の排水口に取り付けた際に、排水口の周縁にフランジ部が当接し、吸込口がフランジ部よりも上方に配置される。

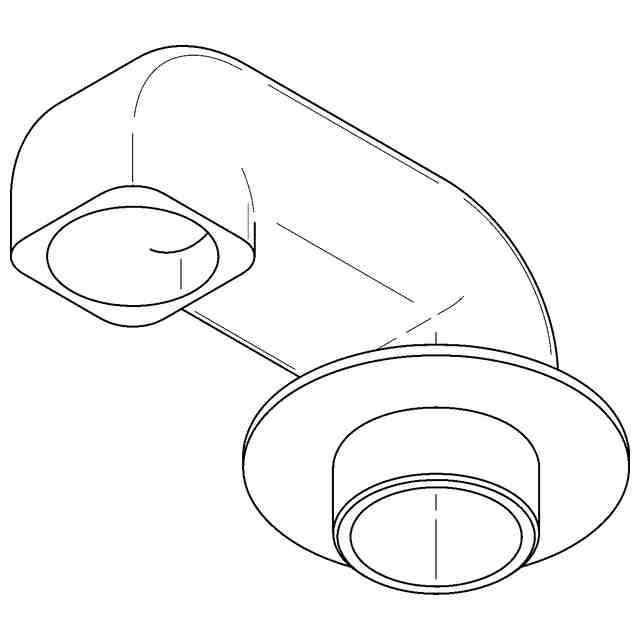

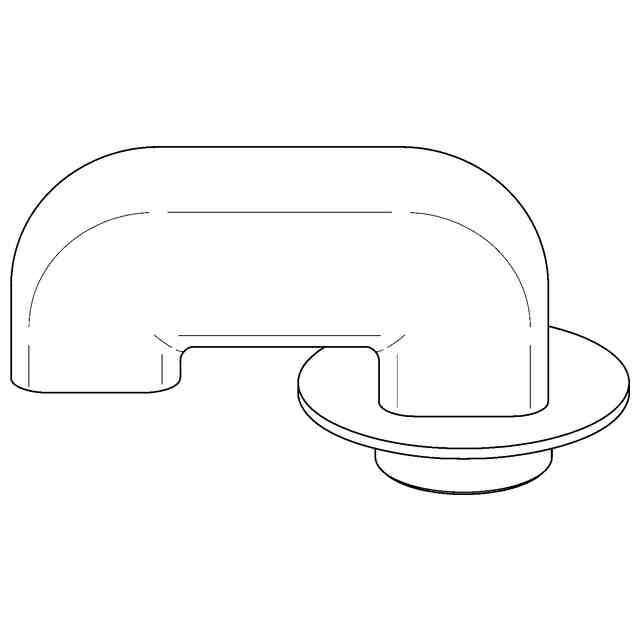

意匠の説明斜視図に表した細線は、立体表面の形状を特定するために描いたものである。

関連意匠
