発行日2024-12-18
公報種別意匠公報(S)
登録番号1787235
登録日2024-12-10
意匠に係る物品折畳みテーブル
意匠分類D7-141(家具)
出願番号2024016888
出願日2024-08-15
意匠権者株式会社カインズ
代理人弁理士法人みなとみらい特許事務所

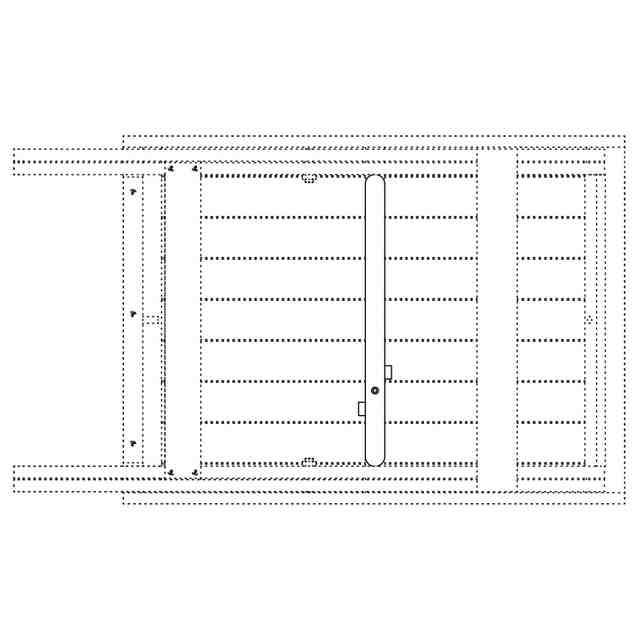

意匠に係る物品の説明本物品は、折畳みテーブルである。天板の背面には、所定範囲内で回転可能に設けられているストッパーを有する。脚部分は、使用状態で地面に伸びる一対の脚部分本体と、脚部分本体を架設する架設部材とを2組有する。折り畳まれた状態において、ストッパーは、両端が一対の脚部分本体の内側を押し付けることで折り畳まれた状態を保持する。使用状態において、ストッパーは、折り畳まれた状態から直角よりも大きく回転し、一端が架設部材を押し付けることによって、使用状態を保持する。

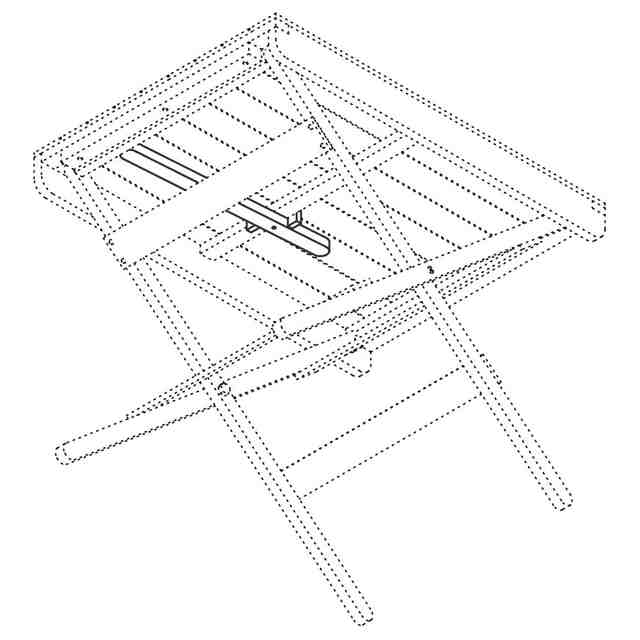

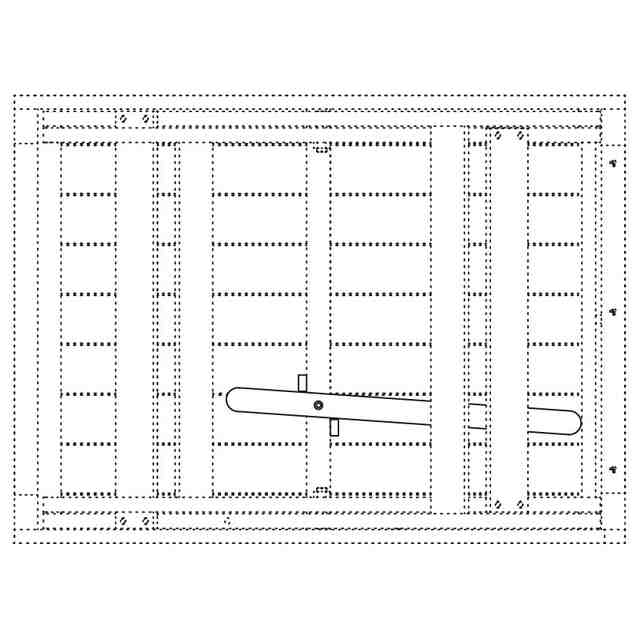

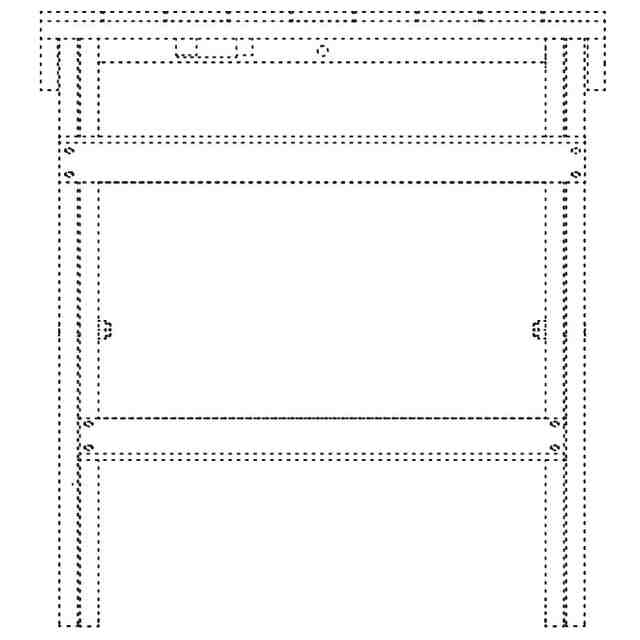

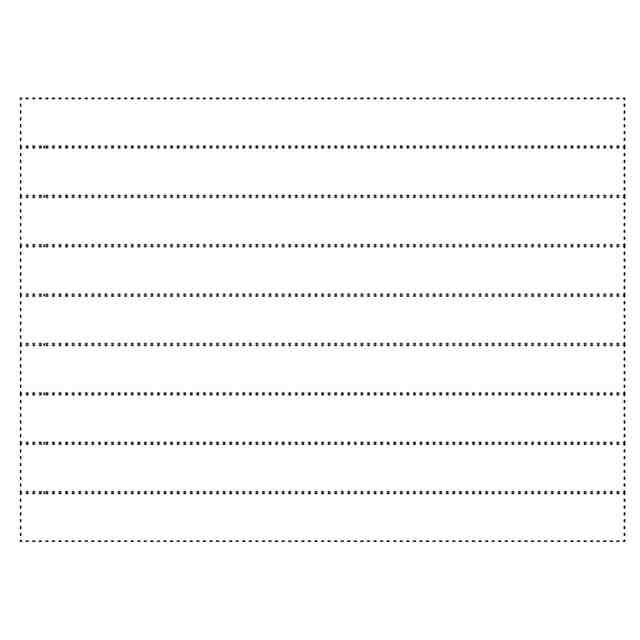

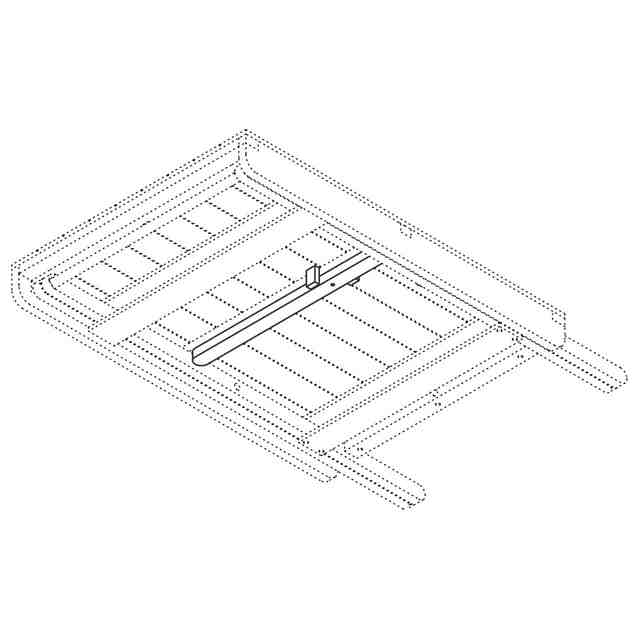

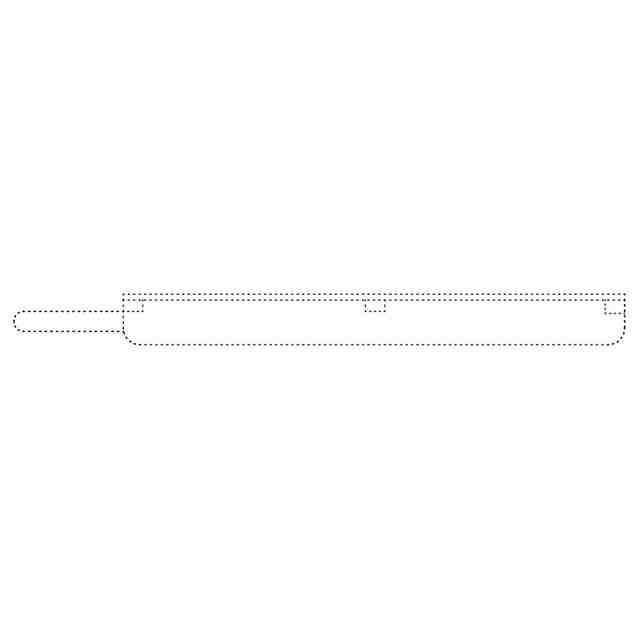

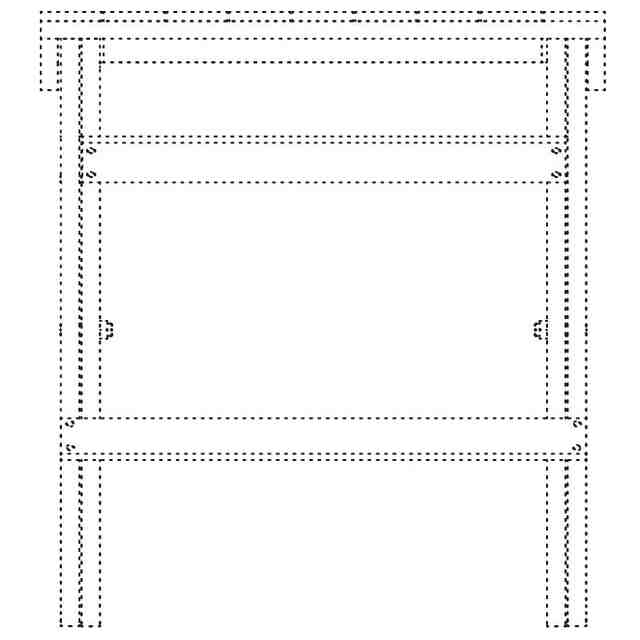

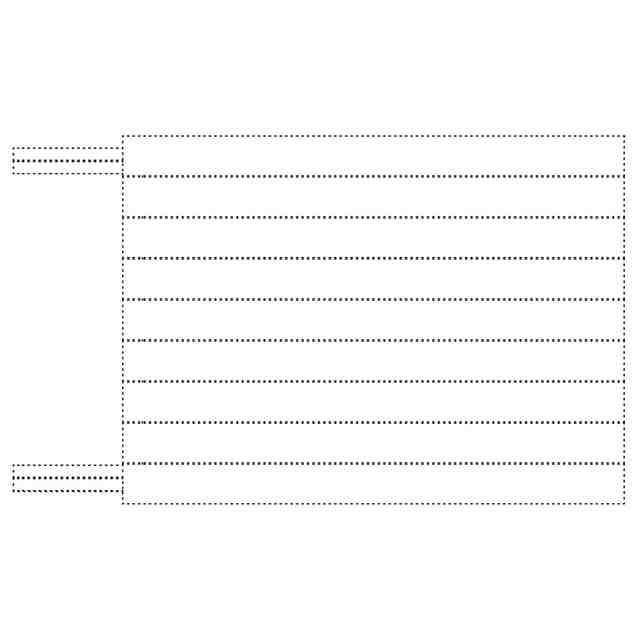

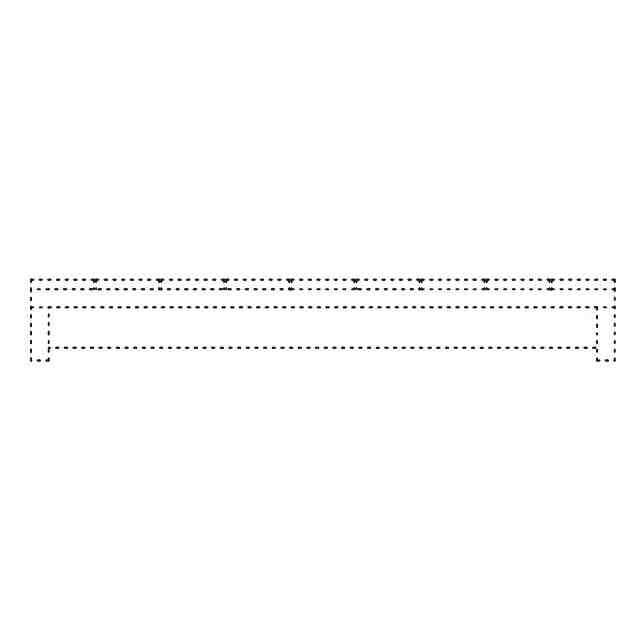

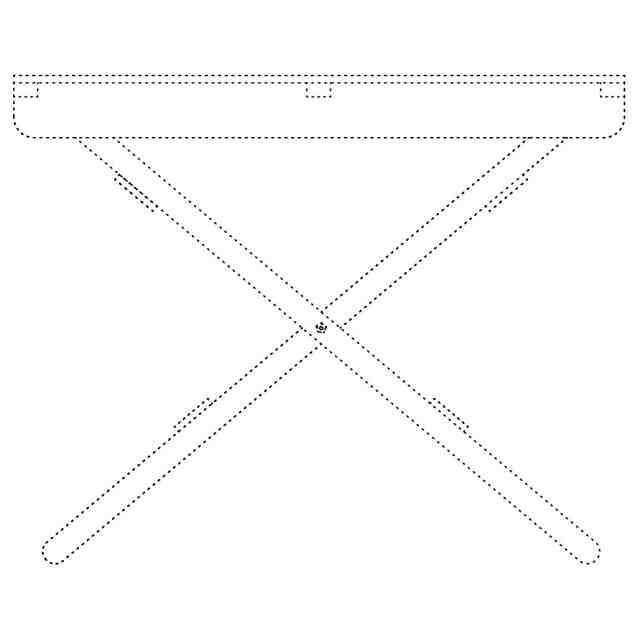

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。本件意匠は、正面図等で表される折りたたまれた状態から、使用状態を表す各図に表される机を広げた状態までの変化の前後にわたる形態について、意匠登録を受けようとするものである。背面図は、正面図と対称のため省略する。使用状態を示す背面図は、使用状態を示す正面図と対称のため省略する。
