発行日2024-11-07
公報種別意匠公報(S)
登録番号1783985
登録日2024-10-29
意匠に係る物品タンク設置用基礎
意匠分類L3-6290(組立て家屋、屋外装備品等)
出願番号2024005228
出願日2024-03-13
意匠権者住友金属鉱山株式会社,SUMITOMO METAL MINING CO.,LTD.
代理人個人,個人,個人,個人

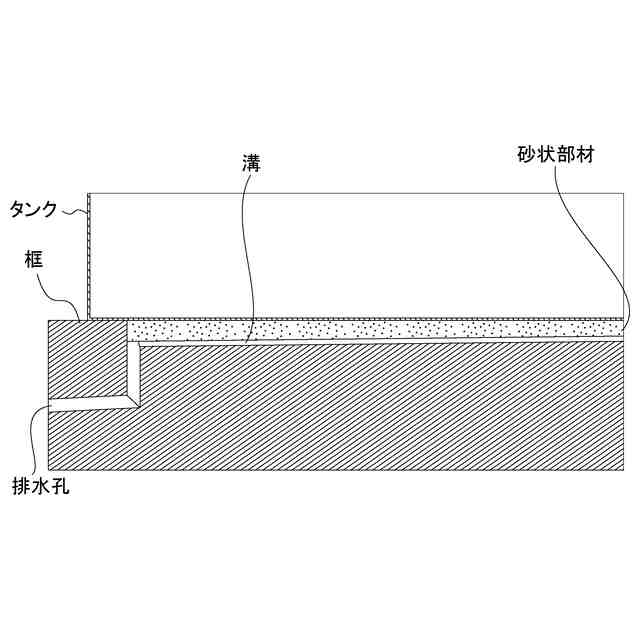

意匠に係る物品の説明本物品は、薬液や液体燃料等の液体を貯留するタンクを屋外に設置する際に用いられるタンク設置用基礎である。具体的には、外周部を框部として上面に凹部が形成されたものであって、凹部の上面を中心部から外周部に向かって下り傾斜とし、中心部から下り傾斜の方向にタンクから漏洩した液体を排水孔に案内する複数の溝が形成されたものであり、「使用状態を示す参考断面図」に示すとおり、凹部に砂状部材が充填され、上面にタンクが設置される。本物品は、タンクに破損が生じて液体が漏洩した場合に、漏洩した液体が溝に流入し、外周部側の排水孔に流通することによって、検査者がタンクから漏洩した液体を目視で容易に見つけることができ、破損したタンクを容易に発見することが可能となるものである。

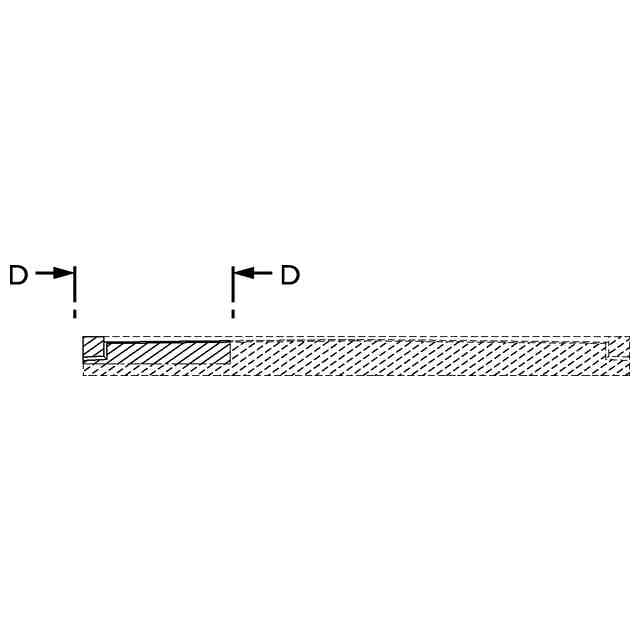

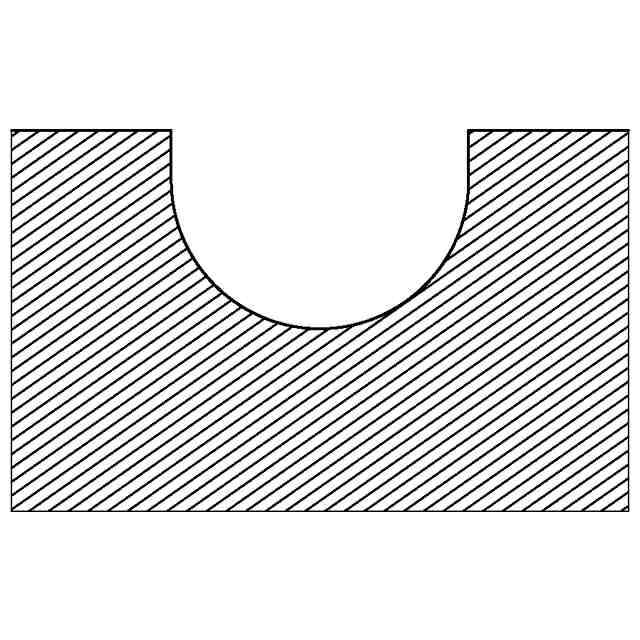

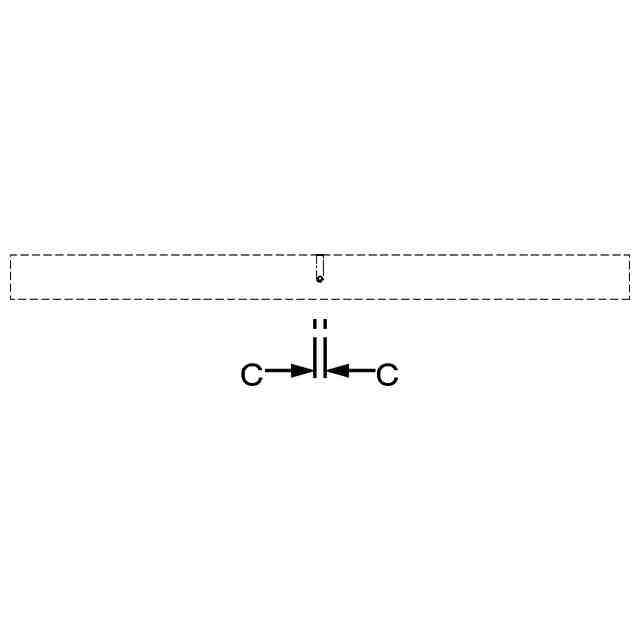

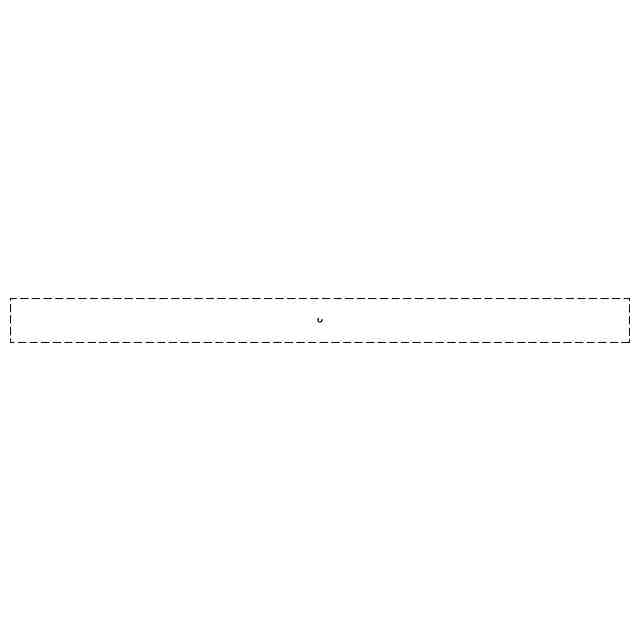

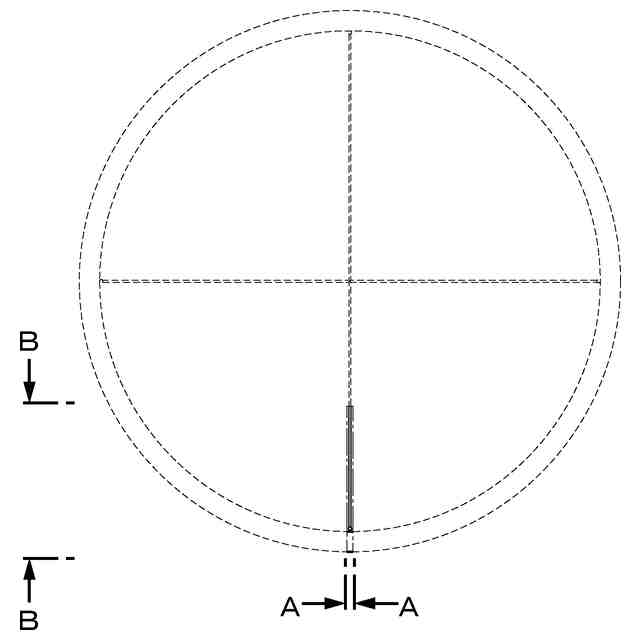

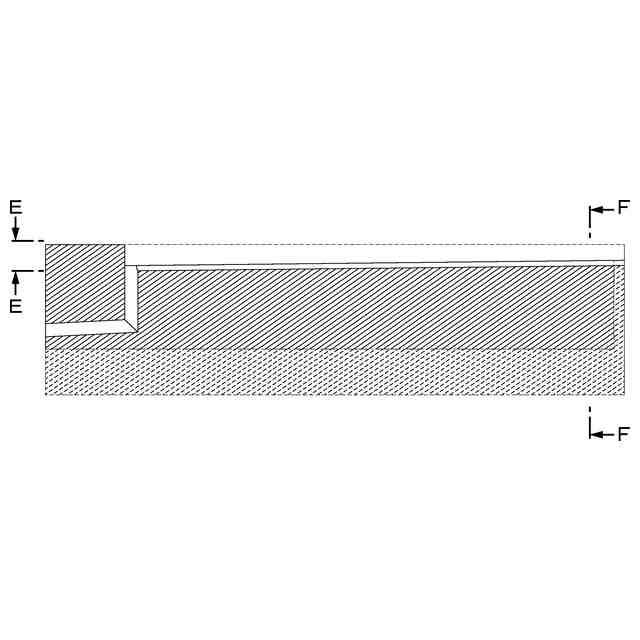

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「A-A及びB-B部分拡大図」、「C-C部分拡大図」、「正面図中央縦断面図」、「D-D部分拡大図」「E-E部分のF-F線切断部拡大端面図」を含めて意匠登録を受けようとする部分を特定している。

関連意匠
