意匠ウォッチ

発行日2024-10-17
公報種別意匠公報(S)
登録番号1782500
登録日2024-10-08
意匠に係る物品デマンド制御システム用画像
意匠分類N3-10W()
出願番号2024001556
出願日2024-01-26
意匠権者日立グローバルライフソリューションズ株式会社
代理人弁理士法人磯野国際特許商標事務所

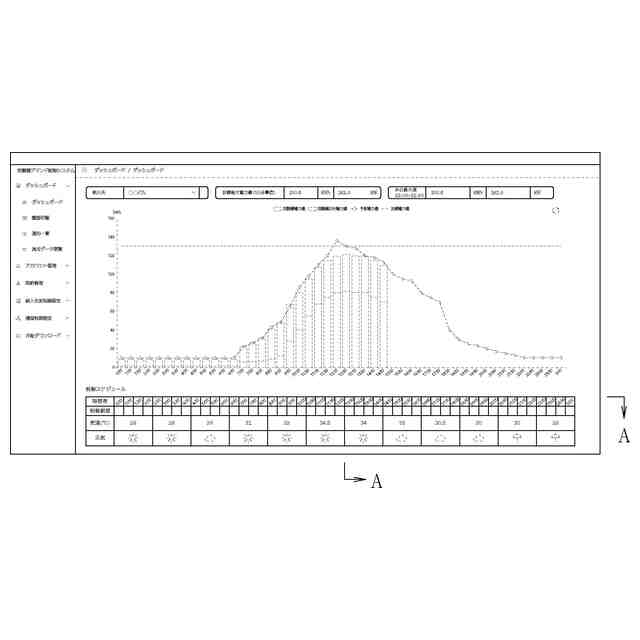

意匠に係る物品の説明この画像は、例えばビルや施設等の空調機器において、サイトの全体電力量、空調電力量、気象情報を表示するための画像であり、例えばデマンド制御システムにおいて用いられる画像である。デマンド制御は、空調機器の制御をきめ細かく行い、快適性を維持しながら、最大デマンド値(最大需要電力)を目標値以下に制御する技術であり、きめ細かな制御をするため気象データや日々の膨大な運転データの分析を活用することも可能である。(デマンド値とは、30分間の消費電力の平均値を意味する。) 電力量グラフ表示領域にはサイトの全体電力量、空調電力量の推移と予測値が表示され、システムが電力量の変化や様々なデータ分析に基づき、最大デマンド値が目標値を超過しないように必要に応じて、自動的に制御する様子が可視化される。電力量グラフのグラフ説明表示はそれぞれがボタンにもなっていて、各グラフの表示・非表示切替に使うことができる。更に下段には、デマンド制御を設定した時間帯などを、空調電力量の予測の主要要因の一つである天気等の気象情報とともに表示した制御スケジュール表示領域を設けている。上段の基本情報表示領域には、現在表示しているサイトの名称や、目標最大電力量、本日の最大値といった情報が表示される。なお、画面左部には操作メニュー領域が設けられる。
意匠の説明図面中、破線で表した部分は意匠登録を受けようとしない部分である。

関連意匠
