登録番号1779886
登録日2024-09-05
意匠に係る物品情報表示用画像
意匠分類N3-10W()
出願番号2023023848
出願日2023-11-17
意匠権者SBカワスミ株式会社,住友ベークライト株式会社,SUMITOMO BAKELITE CO.,LTD.
代理人個人
意匠に係る物品の説明本物品は、例えば医療用吸引機による吸引圧のレベル(情報)を目盛りで表示する情報表示用画像である。縦長形状の複数の目盛りが左右方向に並んで配置され、現在の吸引圧の測定値に応じて、左端の目盛りから表示態様が変化して、吸引圧のレベルを表示する。複数の目盛りのうち、左から1番目(左端)、5番目、10番目、15番目および20番目の目盛りは、上端部が三角形状をなすとともに、他の目盛りよりも上側に突出することで、吸引圧のレベルの視認性を高めている。これらの複数の目盛りは、吸引圧のレベルを示すものであり、形状的、機能的一体性を有する。

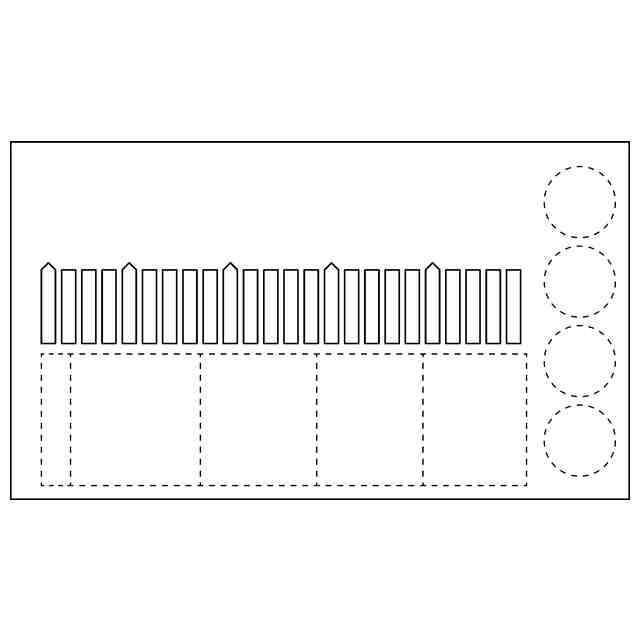

意匠の説明画像図において、破線で表された部分以外の実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。画像図においては、吸引圧の測定範囲を目盛りで表示している。参考図においては、吸引圧の測定範囲を灰色の目盛りで表示しつつ、吸引圧の測定値を灰色から緑色に変化させた目盛りの数で表示している。本願意匠は、参考図のように色の変化を伴う表示態様に限られず、色の濃淡の変化や目盛りの数のみによって測定値を表すものであってもよい。
