意匠ウォッチ

発行日2024-09-11
公報種別意匠公報(S)
登録番号1779643
登録日2024-09-03
意匠に係る物品貯水除菌機器
意匠分類K6-400(化学機械器具)
出願番号2024001349
出願日2024-01-04
意匠権者株式会社バンブーケミカル研究所,個人,IKEDA Junji
代理人

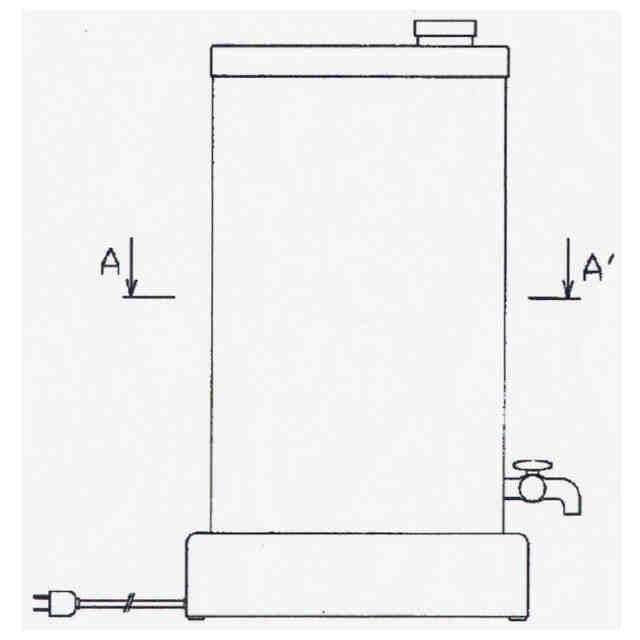

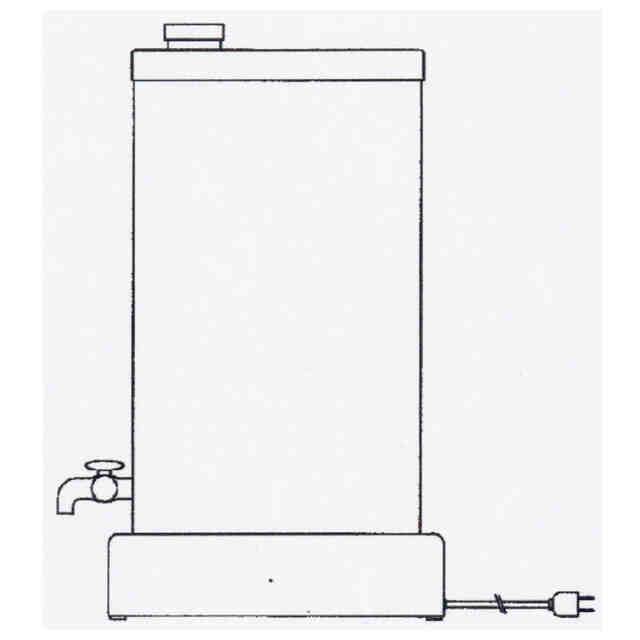

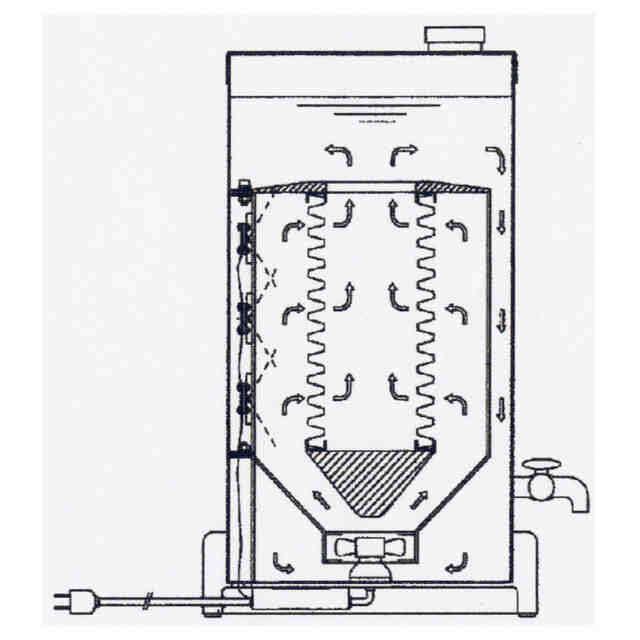

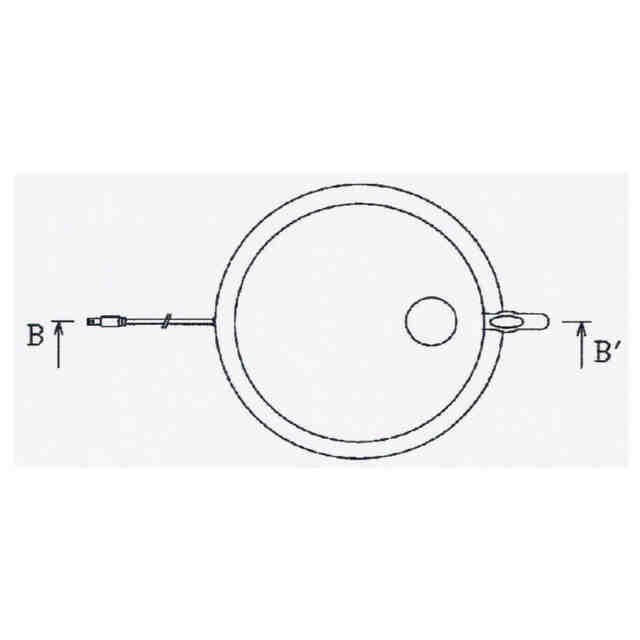

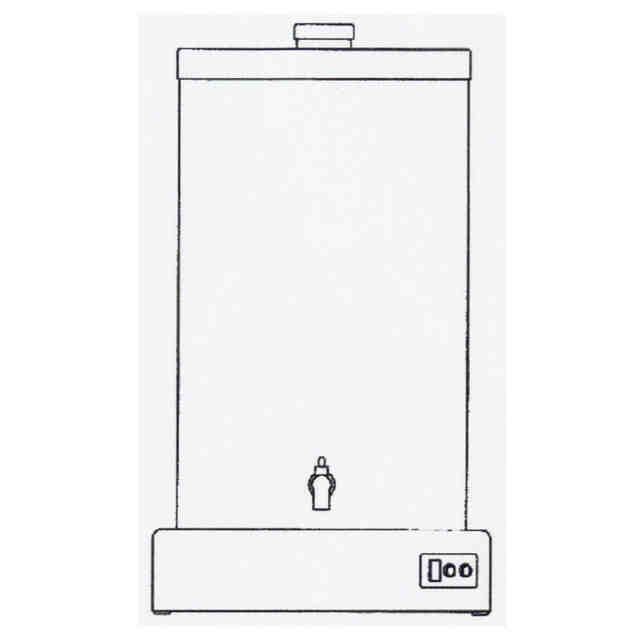

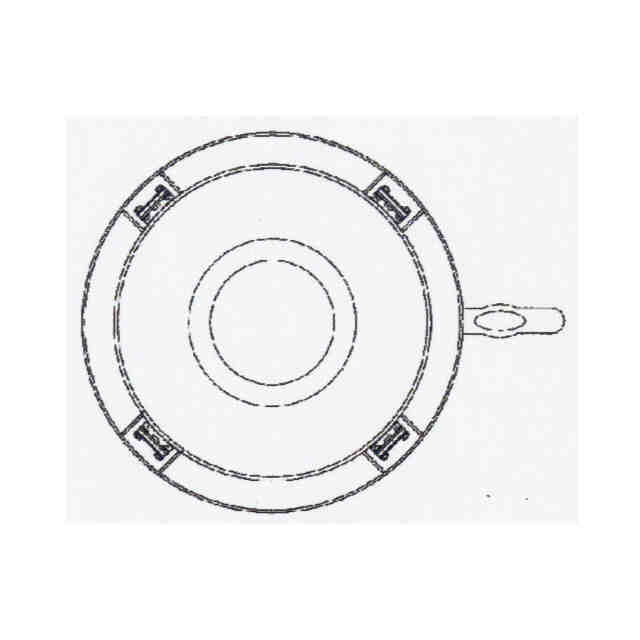

意匠に係る物品の説明本意匠の貯水除菌機器は、縦長の形をした金属または樹脂材料でできた上部に水の注入フタを有する容器本体をもち、本体内の下部に羽根駆動部と整流部と、本体内の中央部に筒形の高性能フィルターをもつ。また前記筒形の高性能フィルターの下部は前記整流部と連結され、上部は開放となっている。前記本体の外部測面の溝部に円周等間隔に設けたガラス窓を透過した深紫外LEDの照射光が、本体内側の水と高性能フィルターの水通過面に向かって照射されて水の除菌を行う。基本動作、は電源のコンセントをつなぎ、本体下方のスイッチをONにすると、羽根駆動部の回転で貯水が整流部を通過して内部筒の内壁とその内部の筒形の高性能フィルターの間に送られ高性能フィルターを通過する。その時に本体測面の深紫外LEDが水とフィルター面に向かって照射されて除菌される。この高性能フィルターを通過した水は、筒形の上部に移動した後に本体測内壁と内部筒の間を下方向に移動して循環し、必要時はコックから高度に浄水された水が取り出せる。
意匠の説明本意匠の貯水除菌機器は、一般家庭の水道水や井戸水、、医療・介護施設の簡易貯水槽、食品・飲料品工場などで水道水を入れて、高度に浄水できる機器である。また、本意匠の製品は、一般的な浄水施設などで使用される塩素剤などによる化学的な除菌でなく、深紫外LEDの波長250～300nmの光を対象の水に照射する物理的な除菌手段であり、環境にも人体にも安全である。また、本意匠の製品は水中に含まれる可能性のあるウイルスや菌の除菌機能に加えて、水中の微細な異物などを除塵する機能も有する。本意匠の機器の構成は、縦長の貯水容器で構成された本体の外壁部に取付けられた深紫外LEDの光を機器本体の内部の除菌空間内の貯水されている水と高性能フィルターの菌の捕集面に向けて照射して除菌を行う。

関連意匠
