発行日2024-09-05
公報種別意匠公報(S)
登録番号1779272
登録日2024-08-28
意匠に係る物品ドアストッパー
意匠分類L4-695(建築用構成品)
出願番号2024009407
出願日2024-05-10
意匠権者株式会社テラモト
代理人個人,個人,個人,個人,個人,個人,個人

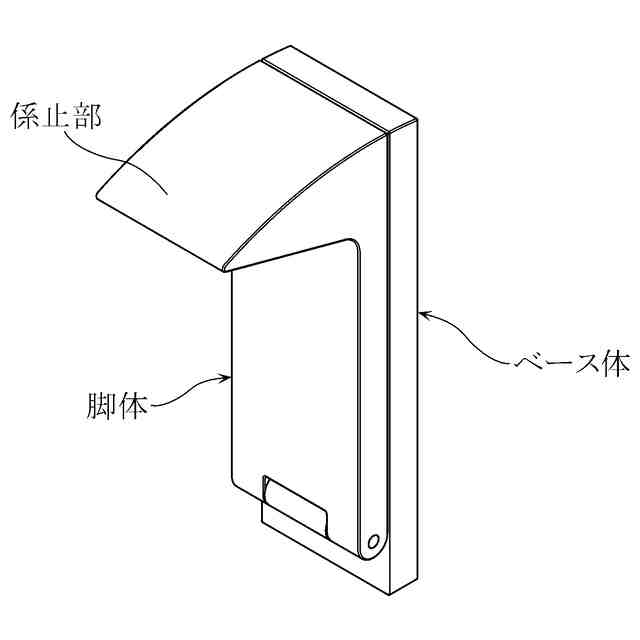

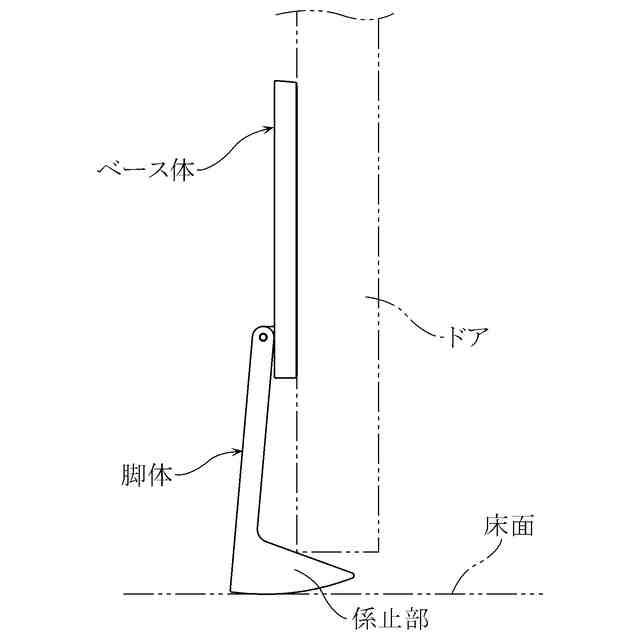

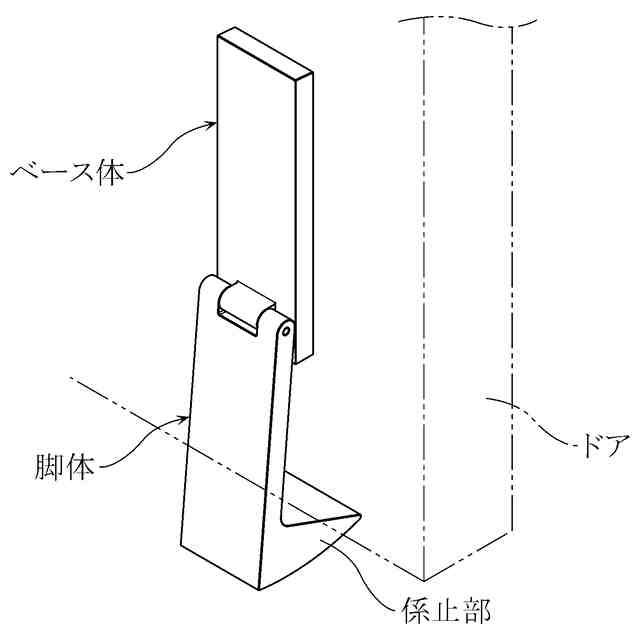

意匠に係る物品の説明本物品は、鉄などの強磁性材料からなるドアの下部に取付けて使用するドアストッパーであり、内蔵される永久磁石体によって磁気吸着させてドアに取付けられるベース体と、このベース体に対して下端部において回動可能に連結された脚体とを備える。脚体は、鉄などの強磁性材料からなるフレームが内装されており、当該脚体の先端には、係止部が設けられている。脚体がベース体に重ね合わされた状態(不使用時)においては、ベース体内部の永久磁石体の吸着力が脚体内部のフレームに適度に作用し、脚体がベース体に吸着保持される。一方、本物品の使用時には、使用状態を示す参考斜視図および使用状態を示す参考右側面図に表されるように、脚体が下方に回動させられ、係止部が床面とドアの下端との隙間に挟まれる。

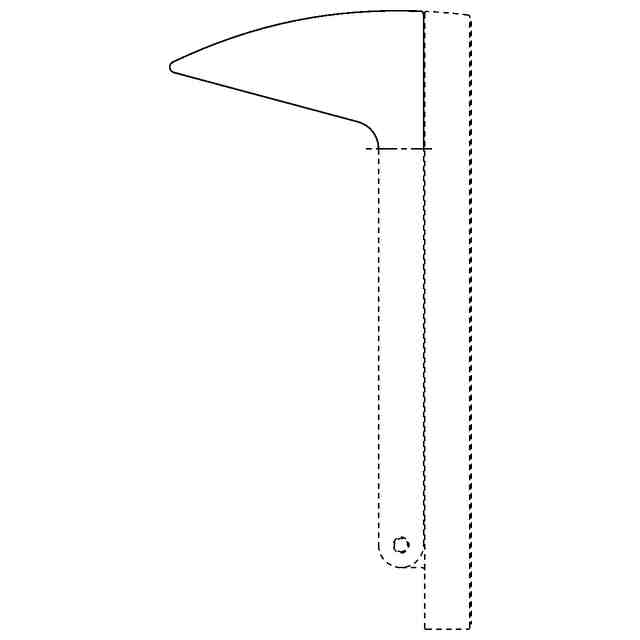

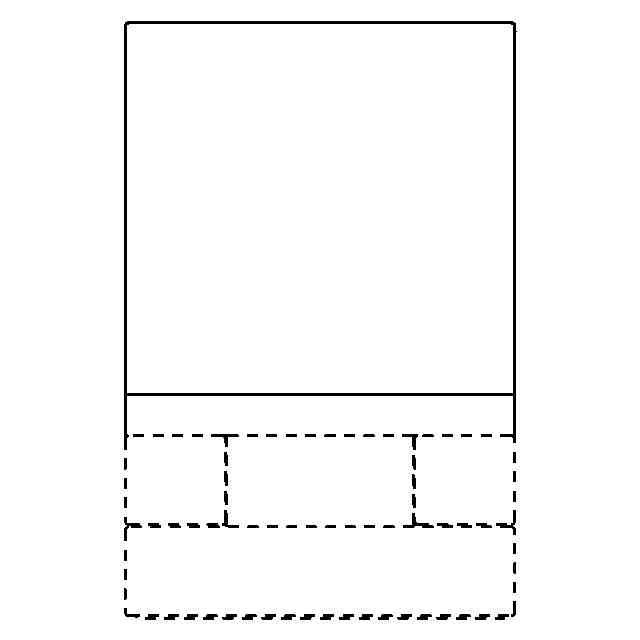

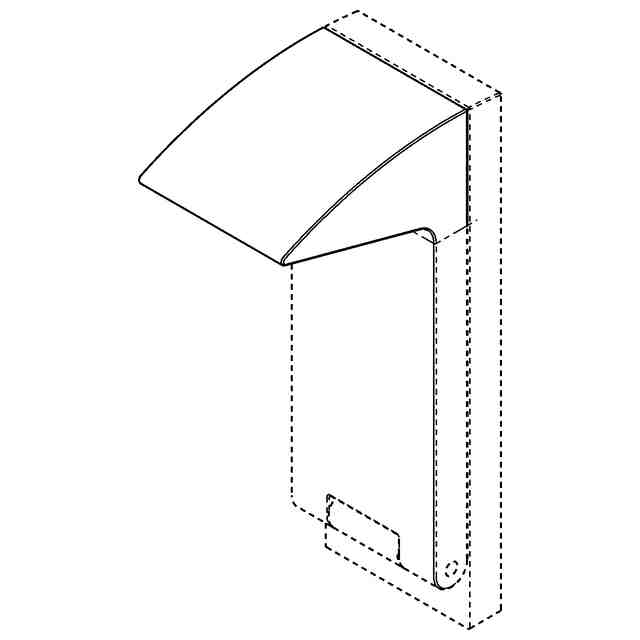

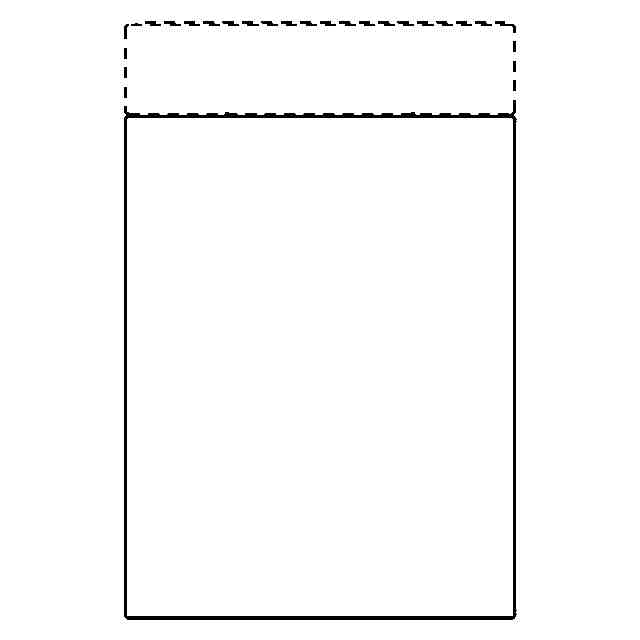

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は右側面図と対称に表れる。

関連意匠
