発行日2024-08-16
公報種別意匠公報(S)
登録番号1777928
登録日2024-08-07
意匠に係る物品船舶用帆
意匠分類G3-900(船舶)
出願番号2023026538
出願日2023-12-21
意匠権者商船三井テクノトレード株式会社,株式会社三井造船昭島研究所,株式会社商船三井,学校法人東海大学,Tokai University Educational System
代理人清流国際弁理士法人,個人,個人

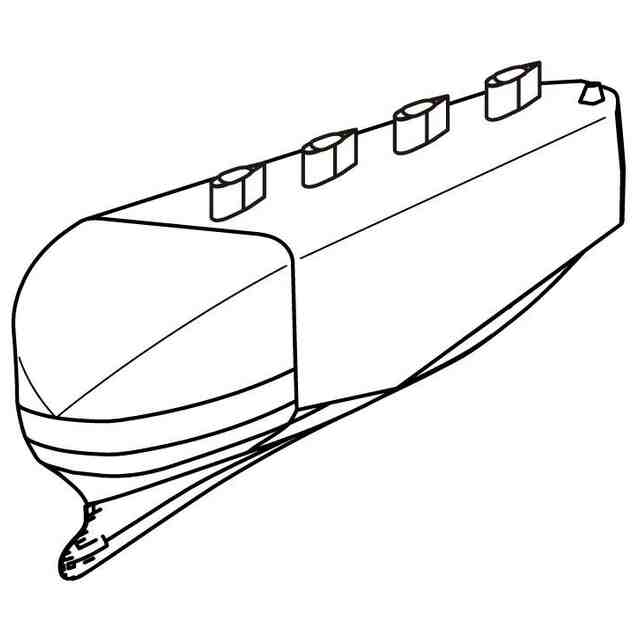

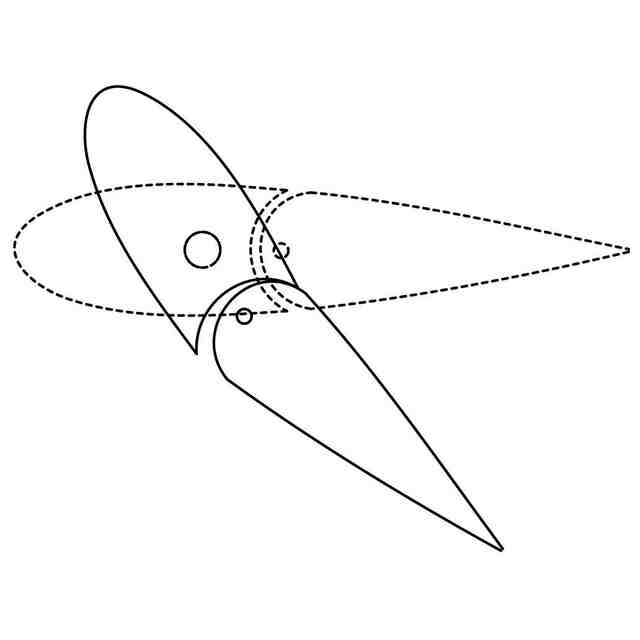

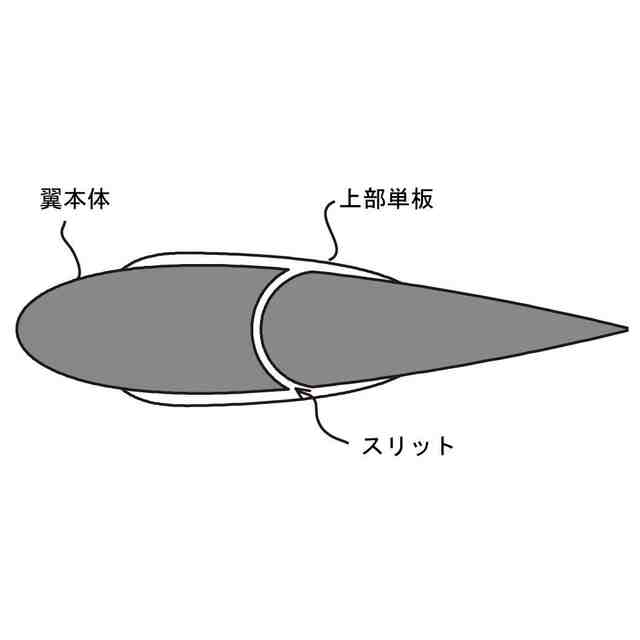

意匠に係る物品の説明本物品は、自動車やコンテナ等を運搬する船舶に設置される船舶用帆である。この船舶用帆は翼形状を有していて、鉄等の金属や合成樹脂で構成される。参考図1に示すように翼本体には一つのスリットが形成されている。前方および後方の二つの翼本体は、上部単板により連結されている。参考図1では二つの翼本体とスリットの位置を明確にするため、二つの翼本体を灰色で着色している。参考図2に示すように、複数の船舶用帆は船舶の上甲板に設置される。参考図3に示すように前方の翼本体は船体に対して上下方向を中心軸として傾くことができる。また後方の翼本体は前方の翼本体に対して風を受けて上下方向を中心軸として傾くことができる。翼本体は、風の流れる方向を変えて推進力を得られるように傾くことができる。参考図3は平面図に対応する図面であり、説明のため上部単板を省略している。
意匠の説明

意匠ウォッチbot のツイートを見る

この意匠をJ-PlatPatで参照する
