発行日2024-08-08
公報種別意匠公報(S)
登録番号1777351
登録日2024-07-31
意匠に係る物品展示台
意匠分類F5-2101(広告用具、表示具及び商品陳列用具)
出願番号2023026196
出願日2023-12-17
意匠権者株式会社テクニカル
代理人個人
意匠に係る物品の説明本物品展示台は、展示対象物品の複数方向の面を一方向に集約するよう形成された光路を有する多面同時観察光学系である多面観察プリズムと、展示対象物品が載置される載置部とから構成されている。多面観察プリズムは、載置部を囲繞するように四個の直角ミラープリズムが並置されて形成されており、一部が載置部をなすプレートによって多面観察プリズムが支持されている。かかる構成の本物品展示台によれば、おもて面を含めて五方向からの展示対象物品同時観察が可能である。

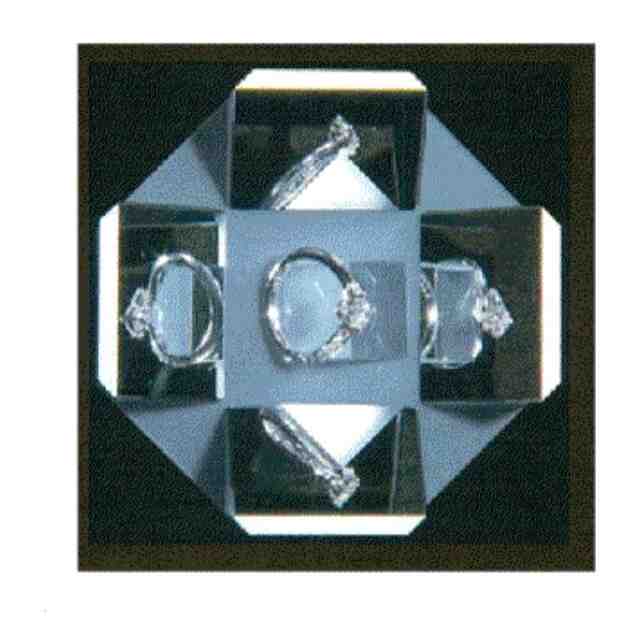

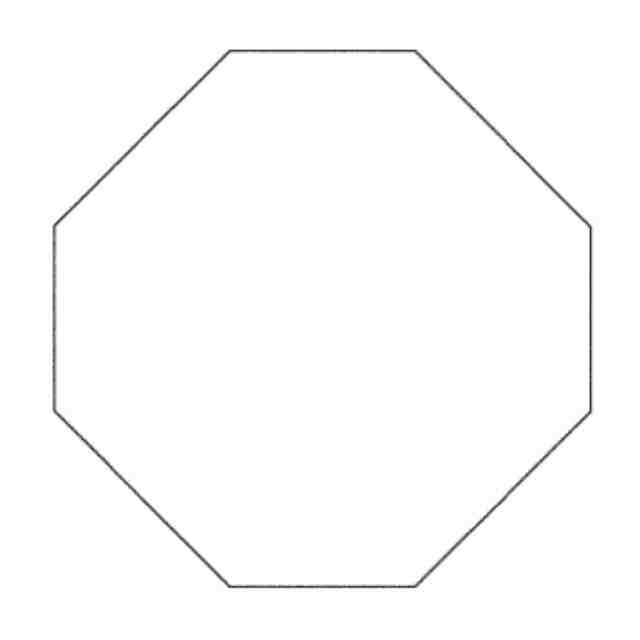

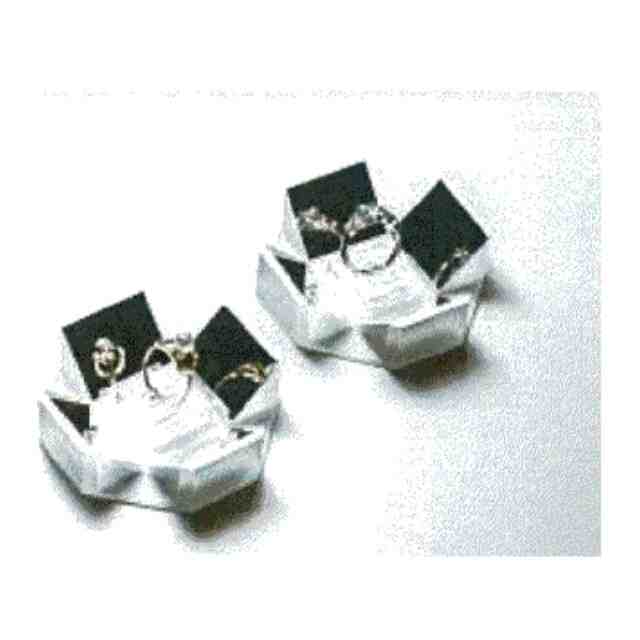

意匠の説明左右側面図および背面図は正面図と同じく表れるため、省略する。参考図1は本物品、参考図2はその使用例として指輪を展示した状態を示す斜視写真であり、二台の本物品が表されている。参考図3は本物品の使用例として指輪を展示した状態を示す平面視写真である。
