登録番号1776987
登録日2024-07-25
意匠に係る物品アンカーガイドキャップ
意匠分類L4-589(建築用構成品)
出願番号2023024248
出願日2023-11-24
意匠権者共和ゴム株式会社
代理人個人,個人,個人,個人,個人
意匠に係る物品の説明本物品は、基礎コンクリートのアンカーボルトに鋼管柱等を固定する際に使用されるものである。アンカーボルトにおける設置面から突出している部分に被せて、吊下げた鋼管柱を下ろすときにそのベースプレートの穴を案内するとともに、アンカーボルトのねじ山を保護する。鋼管柱を下ろしたあとはアンカーボルトから取り外される。円筒状の部分の外周面に形成された複数の環状の突条は、一定間隔に形成されており、使用に際して長さを縮める必要がある場合に切断位置の目安となる。

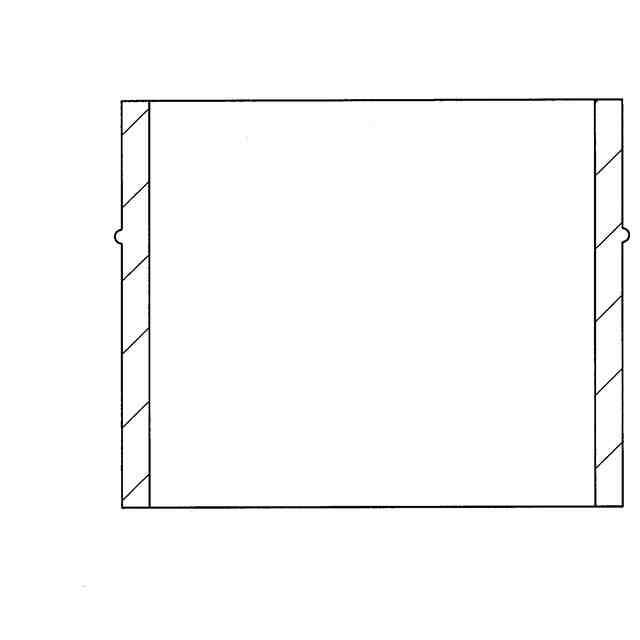

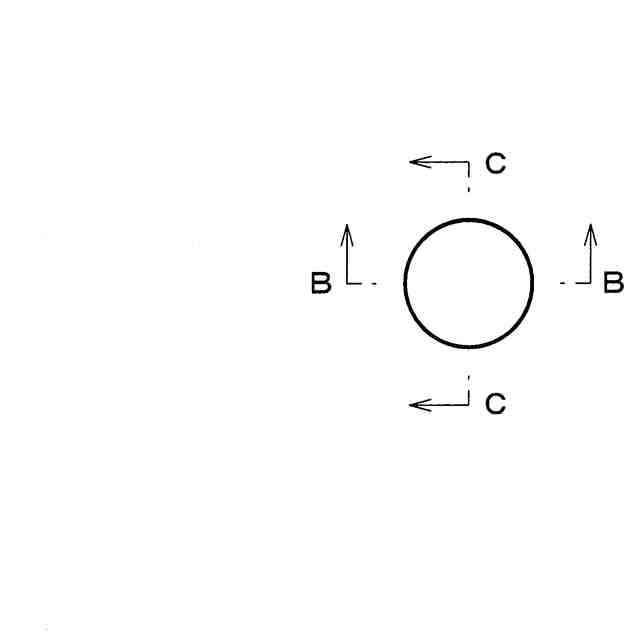

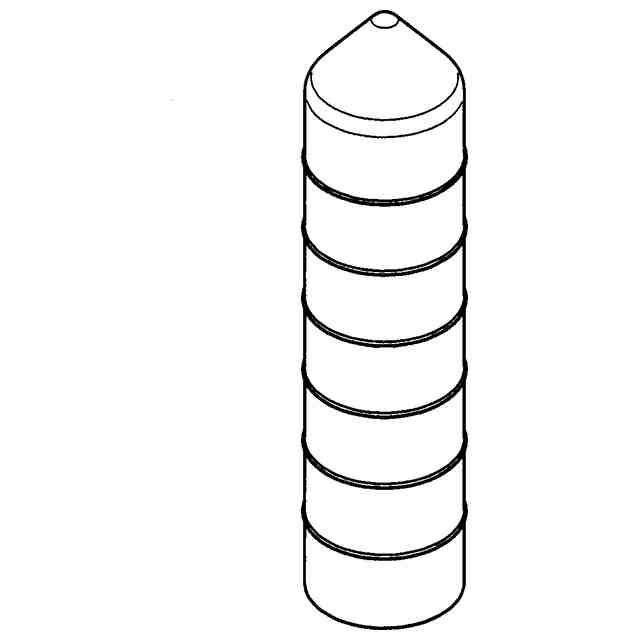

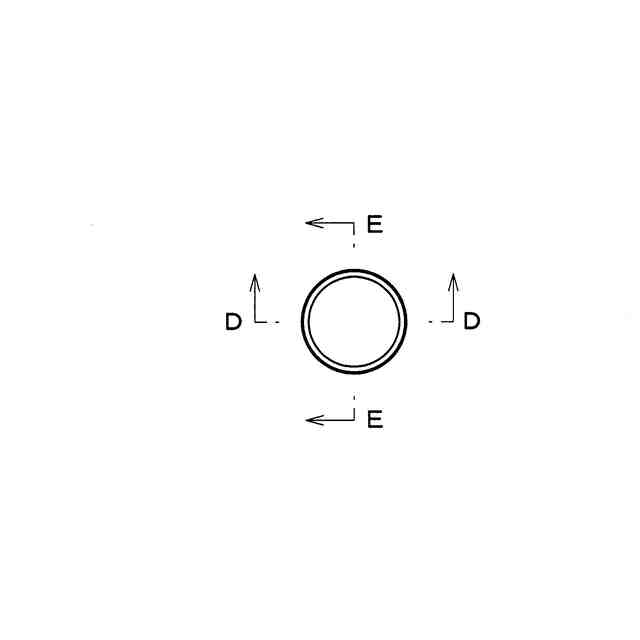

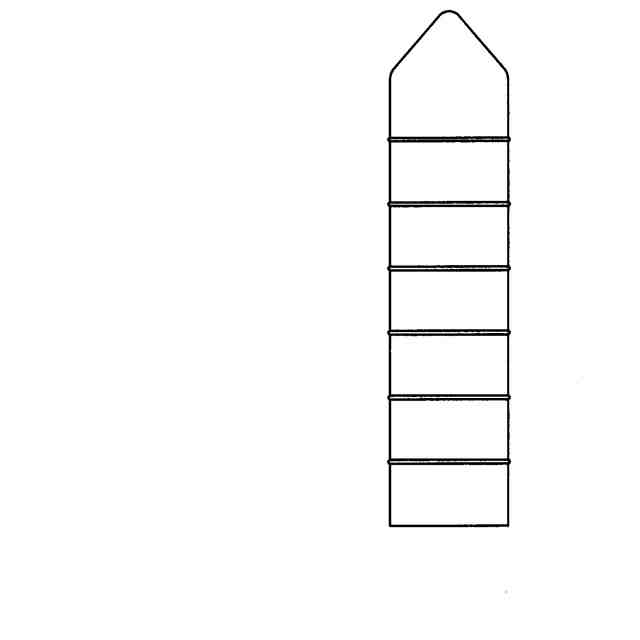

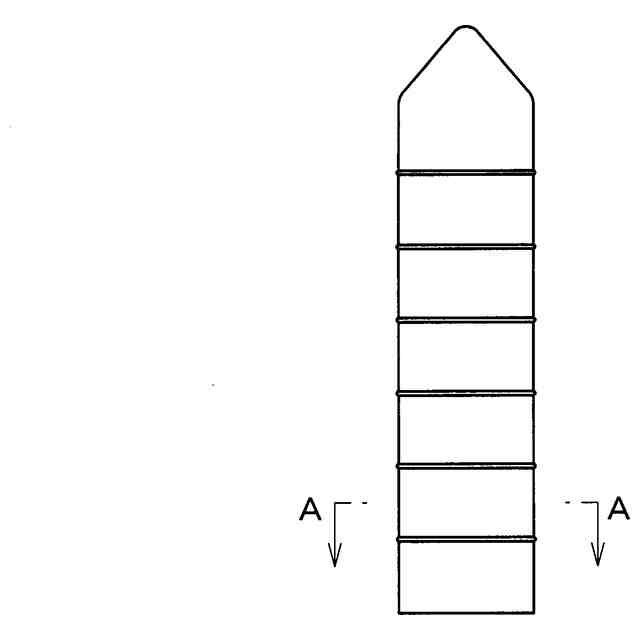

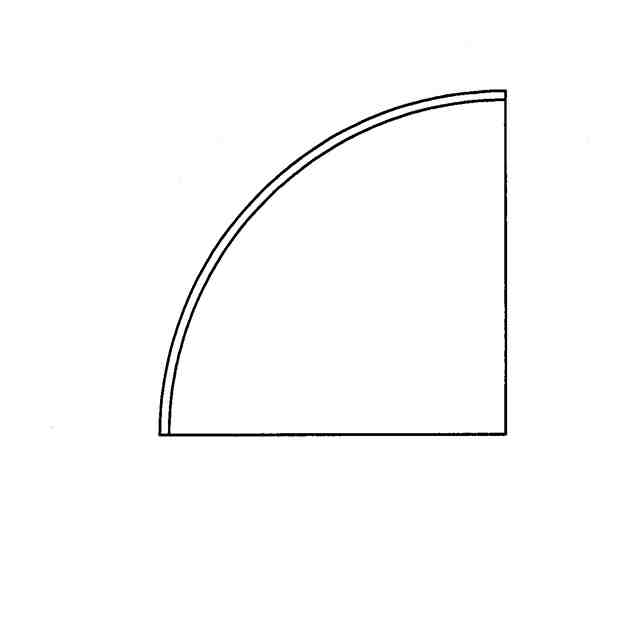

意匠の説明正面図は背面図と、右側面図は左側面図と同一にあらわれる。斜視図における円弧状の細線は、立体表面の形状を特定するためのものである。
