発行日2024-07-29
公報種別意匠公報(S)
登録番号1776357
登録日2024-07-18
意匠に係る物品スペーサリング
意匠分類M2-4900(配線・配管用管、管継ぎ手、バルブ等)
出願番号2023016803
出願日2019-03-20
意匠権者株式会社オンダ製作所,ONDA MFG.CO.,LTD.
代理人個人,個人,個人
意匠に係る物品の説明この意匠に係る物品は、管継手と管継手に挿入される配管との間の水密を確保するためにシール部に配置された、第1シールリングと第2シールリングとの互いの直接的な当接を避けるために用いられるスペーサリングである。使用状態を示す参考図により説明すると、本物品において第1シールリングに対峙する側に位置する先端面は、予め第1シールリングに対して傾斜されているため、第1シールリングに対する本物品の傾きが過大となった状態においても、径方向外側にいくほど第1シールリングの側から離間するように傾斜の状態を維持可能である。よって、先端面を介して奥側へと押された、第1シールリングにおける周方向の一部分には、径方向外側へと向かう力、換言すればシール部に残留させようとする力が作用され、配管が斜めに挿入されたとしても、第1シールリングがシール部からはみ出すことを抑制できる。

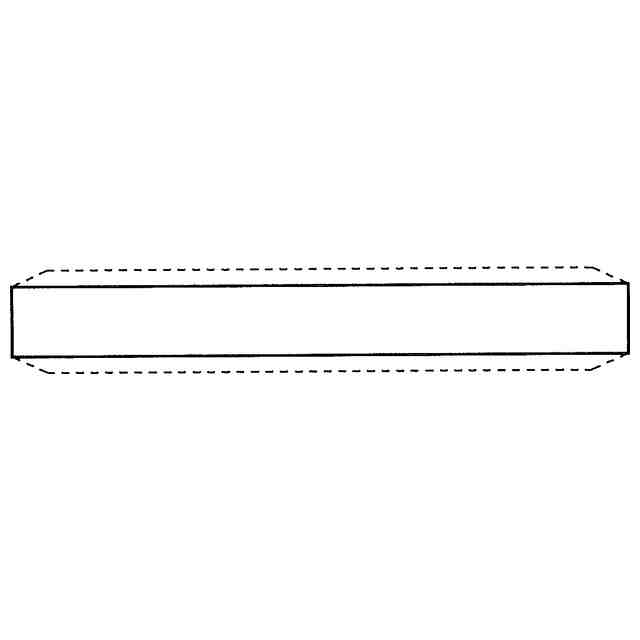

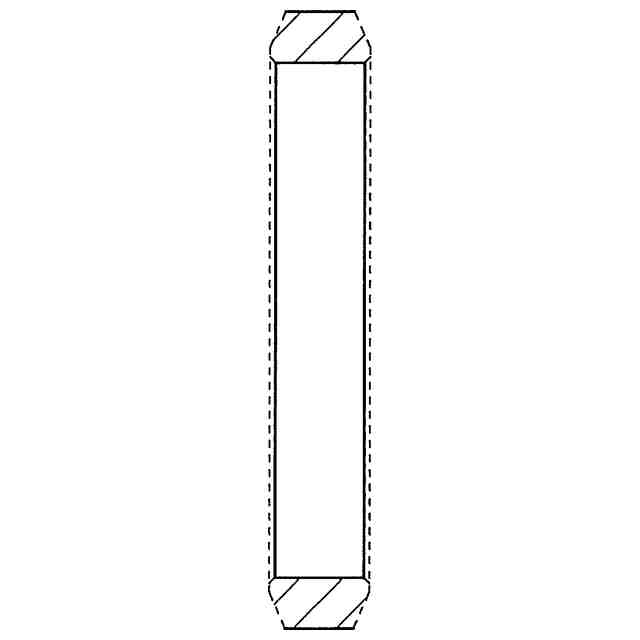

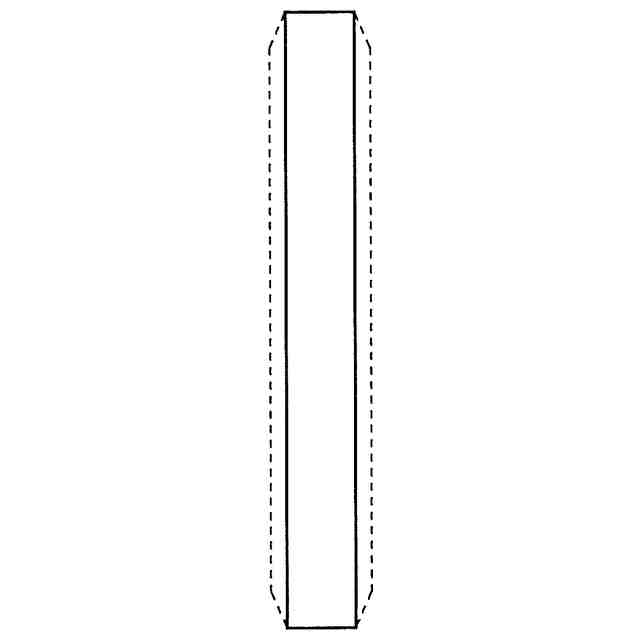

意匠の説明背面図は正面図と、右側面図は左側面図と、底面図は平面図と同一に表れるため、省略する。実線で描かれた部分が意匠登録を受けようとする部分である。
