発行日2024-07-11
公報種別意匠公報(S)
登録番号1775242
登録日2024-07-03
意匠に係る物品フランジ部ボルト締結穴の位置合わせ治具
意匠分類K1-200(利器及び工具)
出願番号2024006262
出願日2024-03-27
意匠権者株式会社大阪チタニウムテクノロジーズ
代理人個人,個人,個人,個人

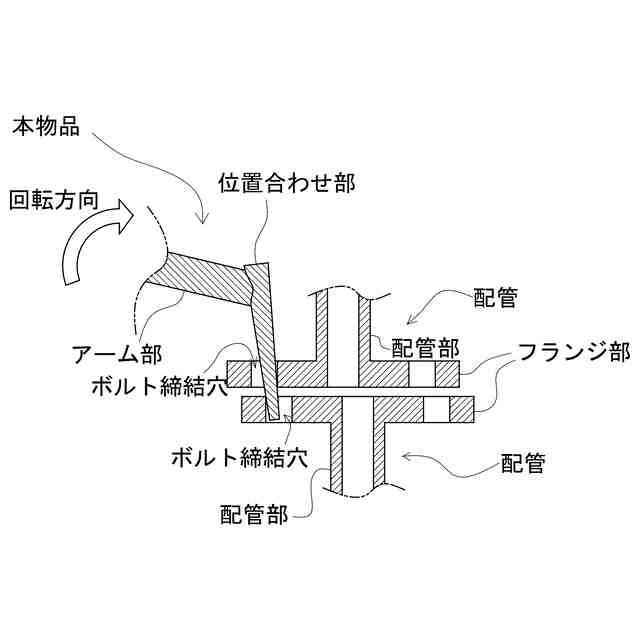

意匠に係る物品の説明本物品は、産業用の設備等において気体又は液体の作動流体が流れる一方の配管を他方の配管等に接続させるためにフランジ部を有する配管を他方の配管にボルトで締結する際、フランジ部のボルト締結穴の位置ずれを修正するための治具である。使用状態を示す参考断面図に示すように、本物品は、長尺状のアーム部と、前記アーム部の端部から延びており、前記アームの軸線に対して交差する、長尺状の位置合わせ部とを備える。それぞれのボルト締結穴の位置がずれている2つのフランジ部のボルト締結穴に、位置合わせ部を挿入する。その後アーム部を配管部に向かって回転させることによって、てこの原理でフランジは、回転方向に対応した方向に移動し、フランジ部のボルト締結穴の位置ずれが修正される。

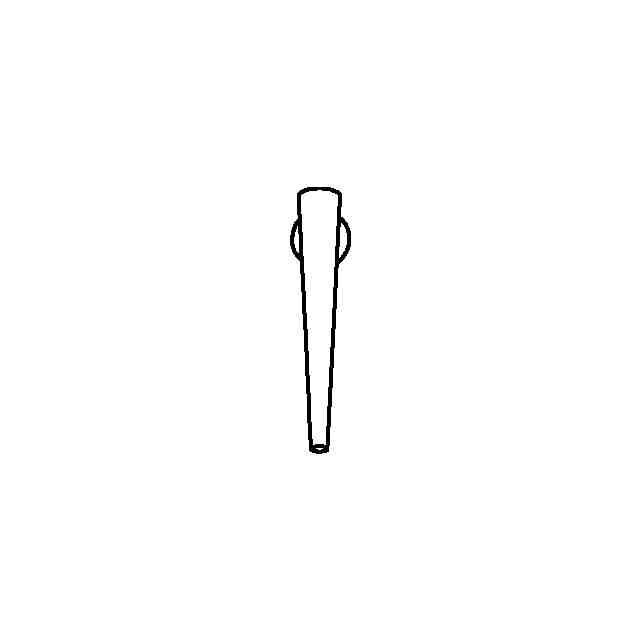

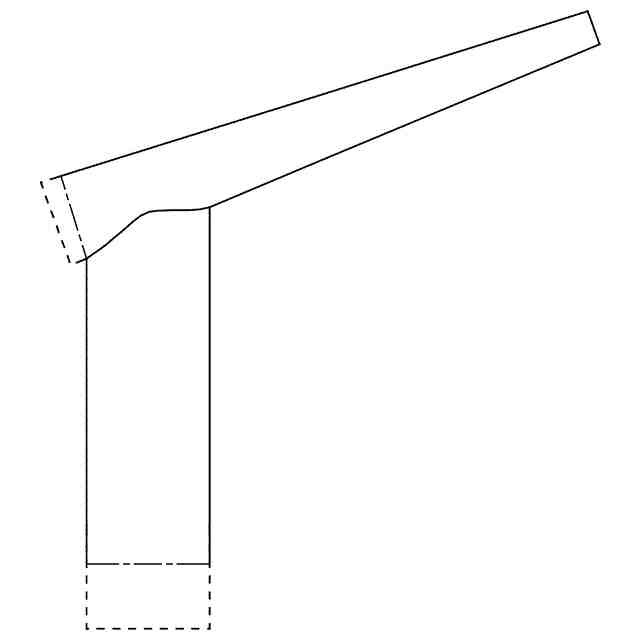

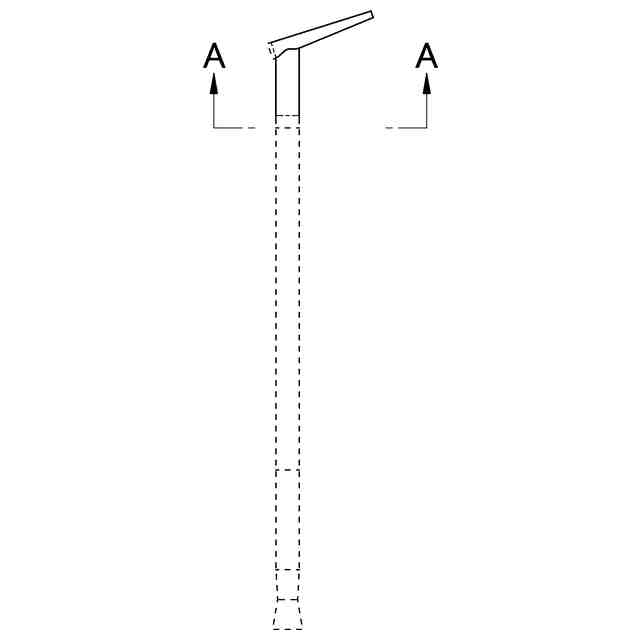

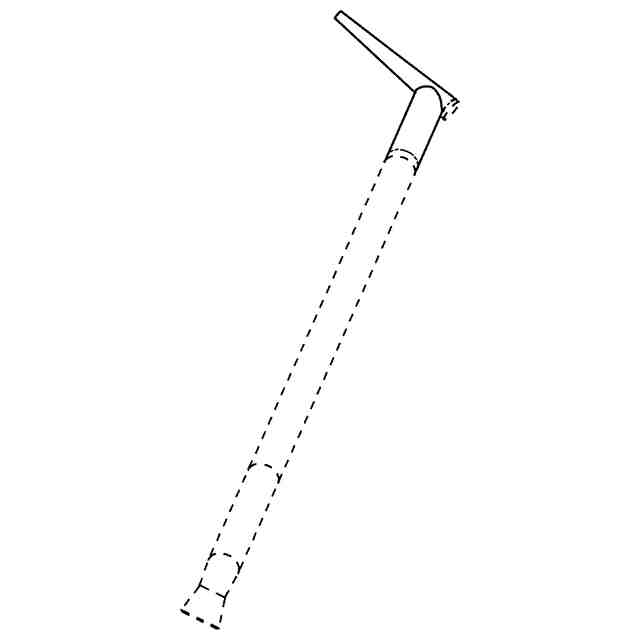

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。右側面図は左側面図と同一に表れる。

関連意匠
