発行日2024-07-10
公報種別意匠公報(S)
登録番号1775129
登録日2024-07-02
意匠に係る物品鞍乗型車両用フロントフォーク
意匠分類G2-3900(車両)
出願番号2024002530
出願日2024-02-06
意匠権者日立Astemo株式会社
代理人個人
意匠に係る物品の説明本物品は自動二輪車及び自動三輪車等のような鞍乗型車両のフロントフォークである。

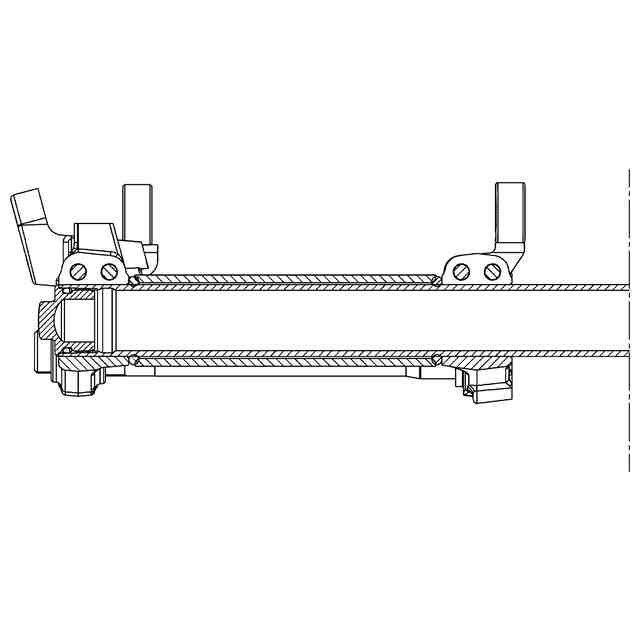

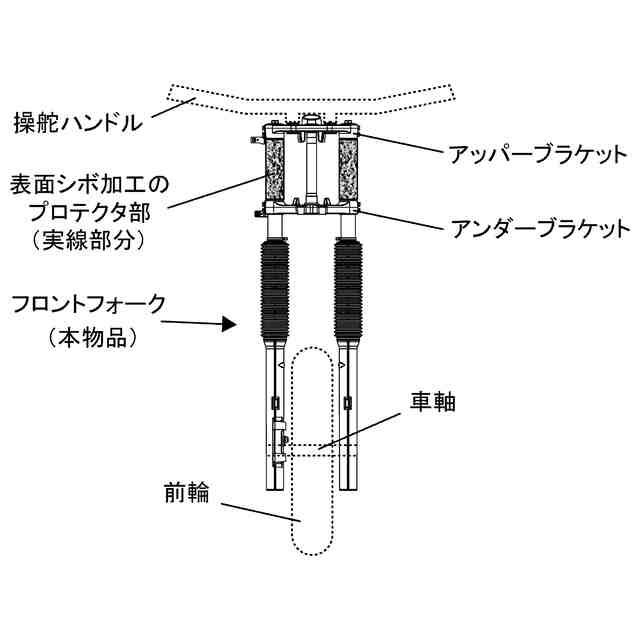

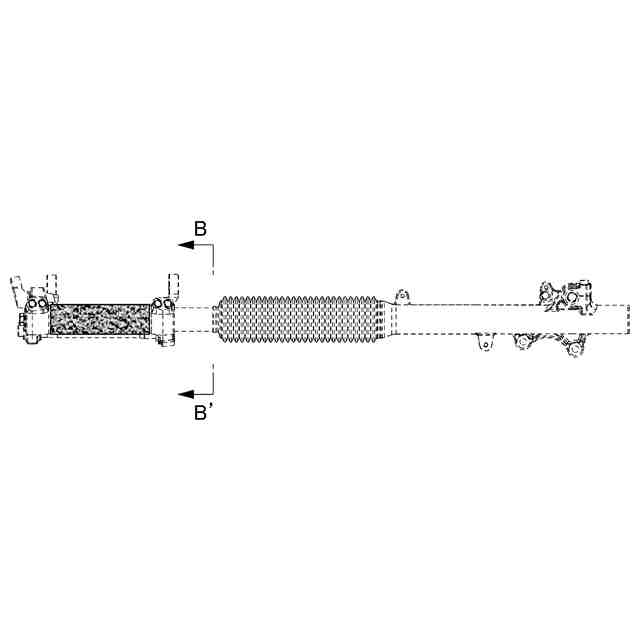

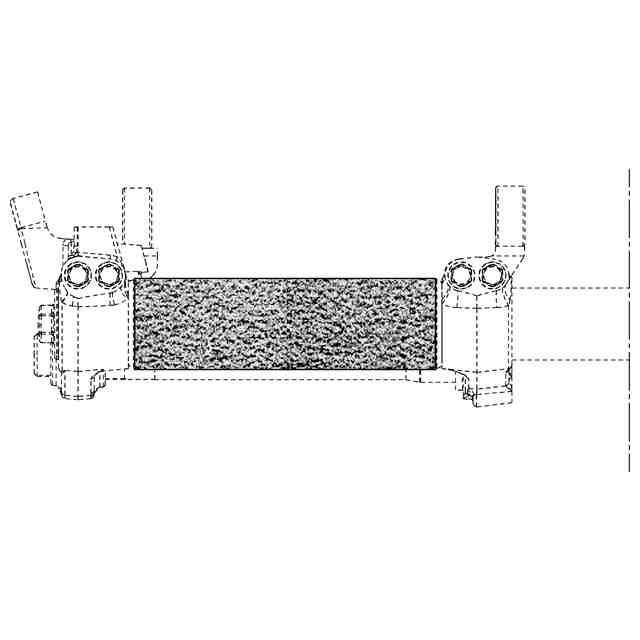

意匠の説明破線で表した部分以外の部分(シボ加工を施してある部分)が意匠登録を受けようとする部分である。この意匠登録を受けようとする部分は、「使用方法及び各部名称を示す参考図」に示すように、アッパーブラケットとアンダーブラケットに挟まれた位置にあり、上部にアッパーブラケットを介して鞍乗型車両の操舵を司る操舵ハンドルが固定され、一方で、チューブで連続する下方には車軸を介して地面と接する前輪が軸支される。このように、操舵ハンドル及び前輪が接続されることから、この意匠登録を受けようとする部分は、従来から金属チューブにより堅牢に構成されている。そのため、従来、この意匠登録を受けようとする部分は、堅牢な金属チューブのイメージそのままに、金属材質をそのまま露出していたが、本物品では、「B-B’拡大図」、「B-B’におけるA-A拡大断面図」及び「各部名称を示すB-B’におけるA-A参考拡大断面図」に示すように、表面がシボ加工された樹脂製プロテクタ部を殊更付加したものであって、樹脂製プロテクタを殊更付加したことにより、表面加工が可能となり、表面のシボ加工の存在により、従来の金属から生じる美観とは全く異なる美観を呈している。「使用方法及び各部名称を示す参考図」中の点線部分は、本物品以外の構成要素の概要を示している。

関連意匠
