発行日2024-06-28
公報種別意匠公報(S)
登録番号1774235
登録日2024-06-20
意匠に係る物品庫内用仕切り具
意匠分類C6-590(飲食用具及び調理用器具)
出願番号2023024632
出願日2023-11-29
意匠権者山田化学株式会社
代理人個人,個人

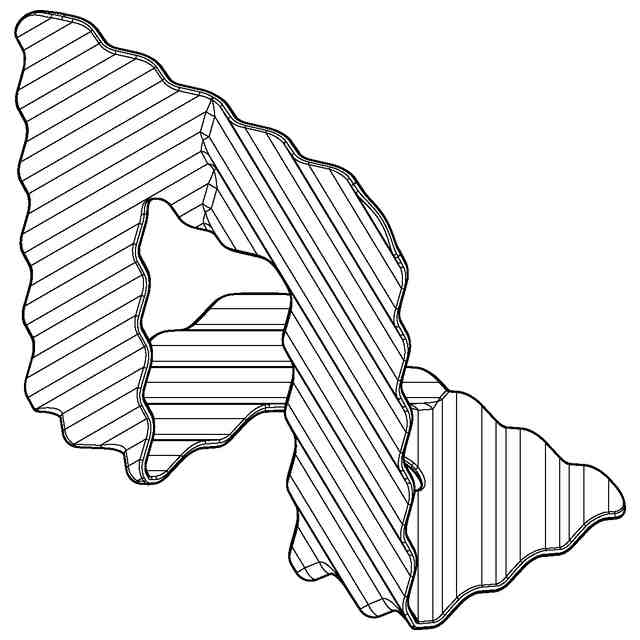

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、冷蔵庫や冷凍庫などの庫内に収納される冷却品を仕切る際に用いられる庫内用仕切り具である。本物品は、高さが互いに異なる2つの略矩形状のプレート面が略直角に連結されていて、庫内の高さや用途に応じて一方のプレート面を立てた状態で設置される。また、本物品は、2つのプレート面上にそれぞれ波形の凹凸部を有し、この凹凸部は、各プレート面上において等間隔置き連続し、各プレート面同士の連結線及び左右方向中心線において互いに左右斜め方向から直交していることで、冷気が行き渡るようにしている。そして、本物品は、使用状態を示す参考平面図1及び2に示すように、複数存在する場合に、本物品同士を互に離間させた状態で、立てたプレート面同士の間に冷却品を挟んで仕切った状態で保持したり、寝かせたプレート面の上に別のプレート面を重ね合わせた状態で、立てたプレート面と別の立てたプレート面との間に冷却品を挟んで仕切った状態で保持したりすることが可能とされる。

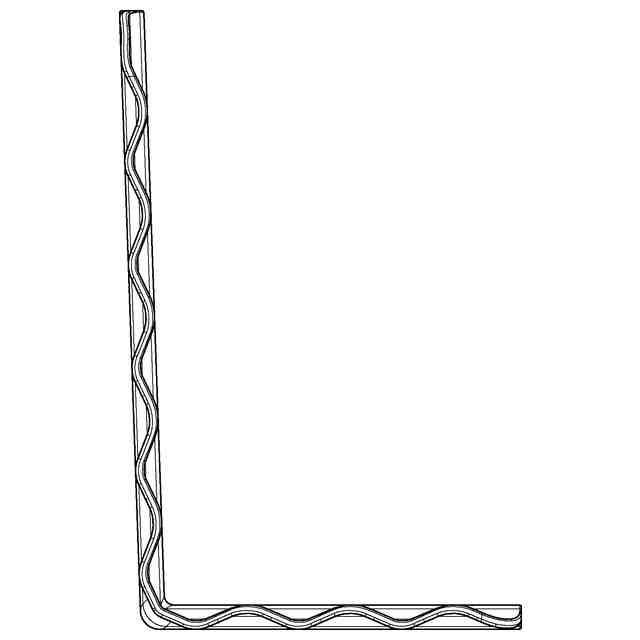

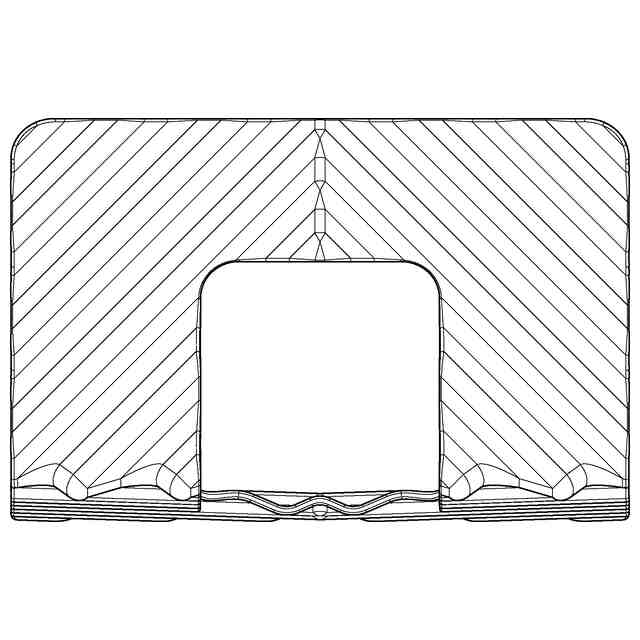

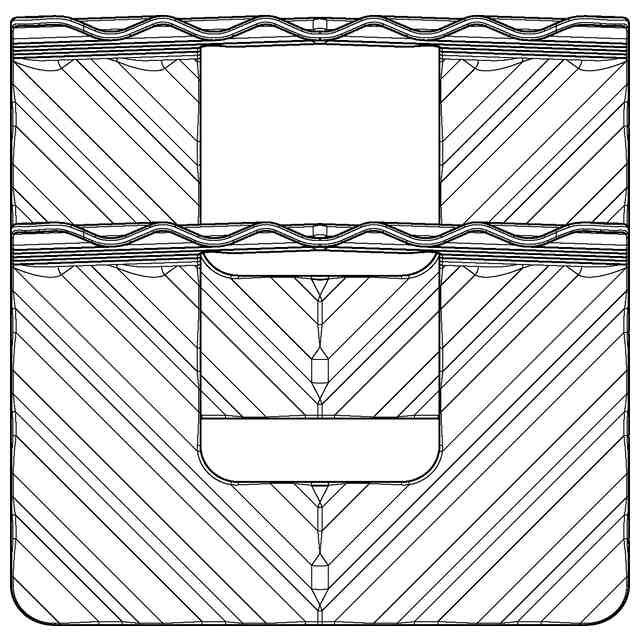

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。使用状態を示す参考平面図1は、高さの低いプレート面の上に別の高さの低いプレート面を重ね合わせた状態を示している。また、使用状態を示す参考平面図2は、高さの高いプレート面の上に別の高さの低いプレート面を重ね合わせた状態を示している。

関連意匠
