発行日2024-06-11
公報種別意匠公報(S)
登録番号1772755
登録日2024-06-03
意匠に係る物品脱落防止ねじ
意匠分類M3-1120(ねじ、くぎ、開閉金物、係止具等)
出願番号2023026456
出願日2023-12-20
意匠権者鍋屋バイテック株式会社
代理人個人,個人
意匠に係る物品の説明この意匠に係る物品は、脱落防止ねじであって、例えば2枚のパネルを組み立てる際に使用されるものである。使用時には、まず、使用状態を示す参考図1に示すように、1枚目の板に本物品を螺合する。次に、ねじの先端部で2枚目の板の穴を探りながら、フローティングナットで固定する。ここで、大型パネルを組み立てる際には、1枚目の板に設けられたねじ穴の位置と2枚目の板に設けられた穴の位置とがずれることがある。本物品のねじ頭下面には曲面が設けられると共に、ねじ頭とねじ部との間に設けられた非ねじ部がねじ部外径よりも小径に設けられている。そのため、使用状態を示す参考図1のように、1枚目の板の穴越しに2枚目の板に設けられた穴の位置を視認できない状態でも2枚目の板に設けられた穴を探りやすい。また、使用状態を示す参考図2に示すように、板に対して本物品が傾いた状態であっても、ねじ頭下面の曲面と球面座金上面に設けられた曲面とが面接触するために、ねじをしっかりと固定することができる。

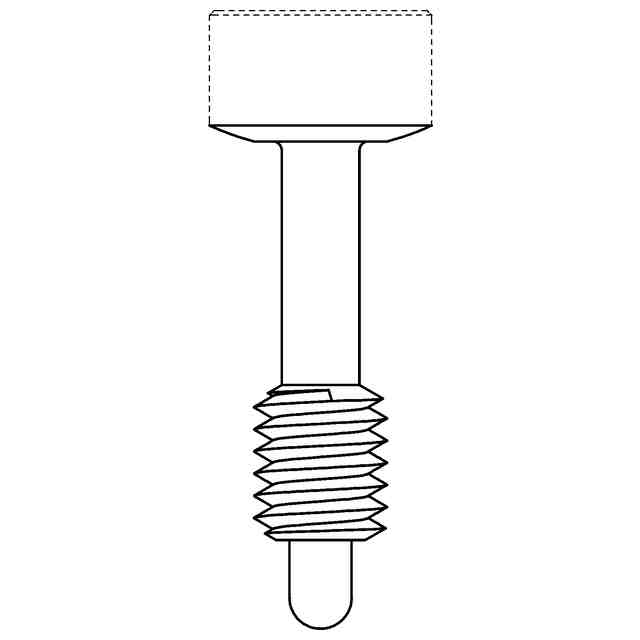

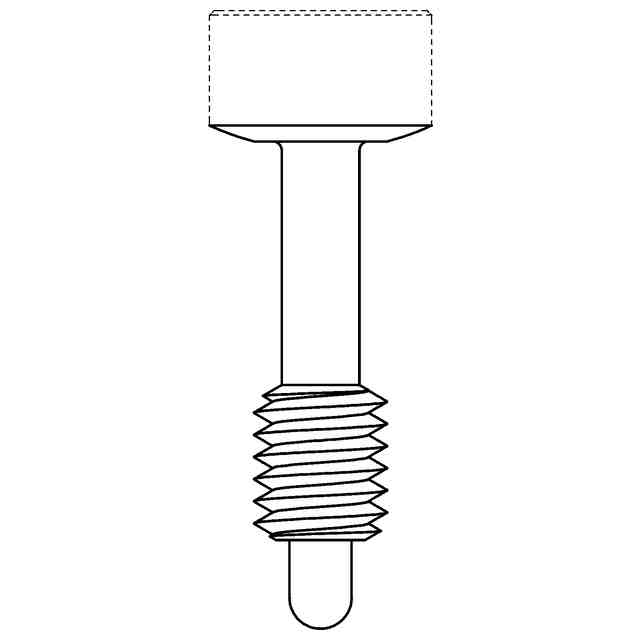

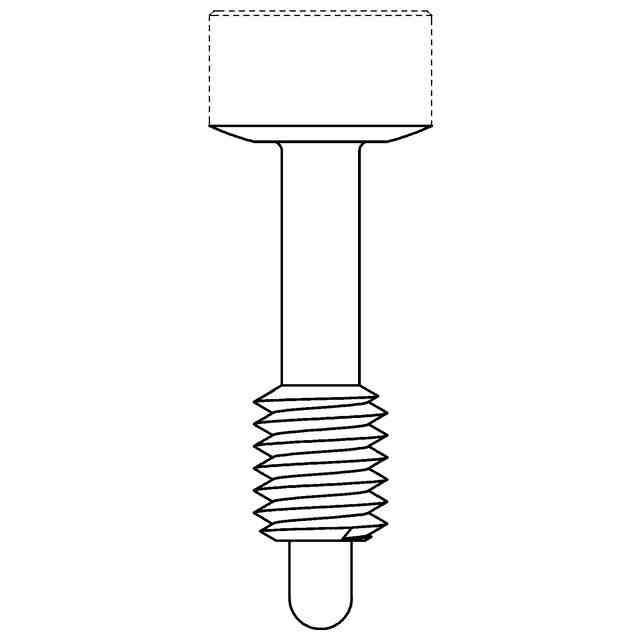

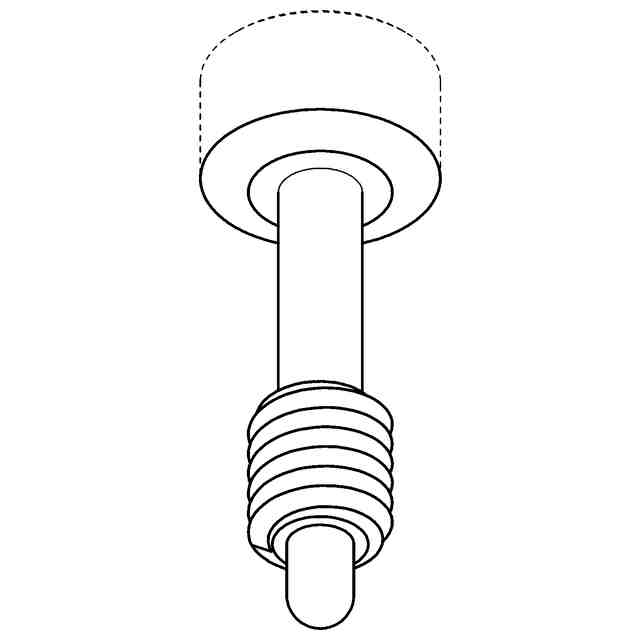

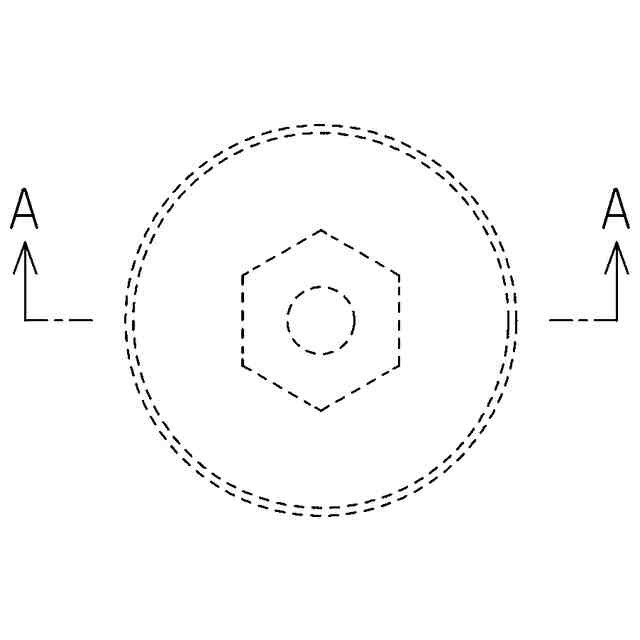

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。

関連意匠
