発行日2024-06-10
公報種別意匠公報(S)
登録番号1772673
登録日2024-05-31
意匠に係る物品角材接続金具
意匠分類L1-50(仮設工事用品)
出願番号2024004005
出願日2024-02-28
意匠権者株式会社 TOKYO HOKUTO
代理人個人

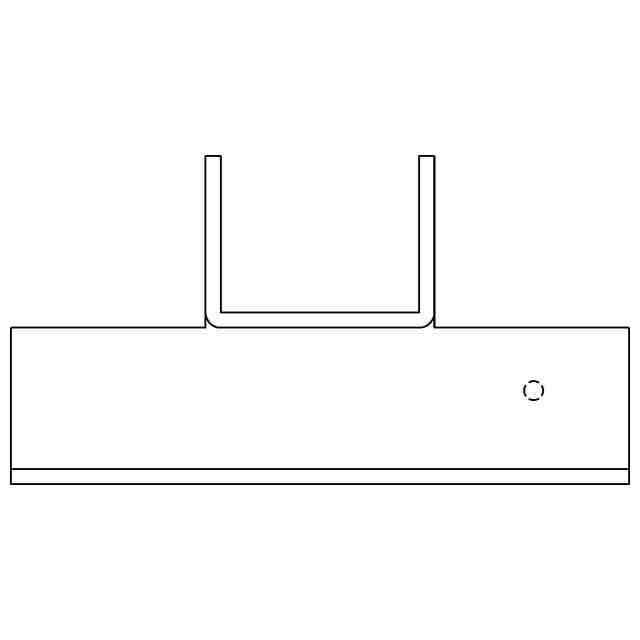

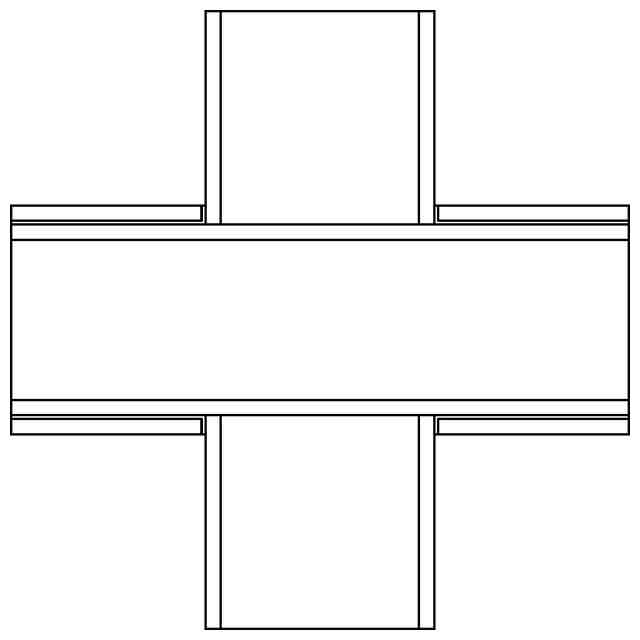

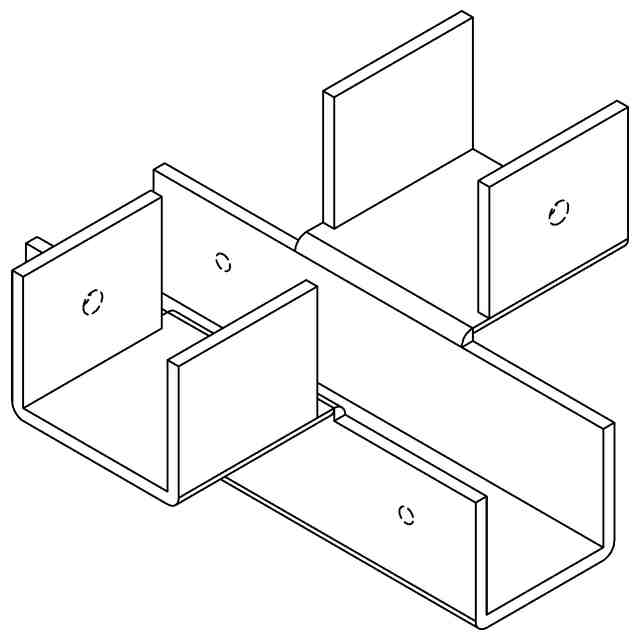

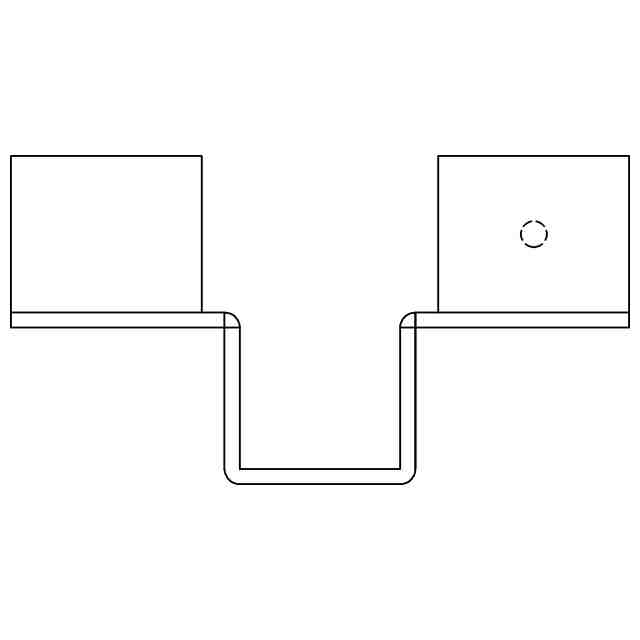

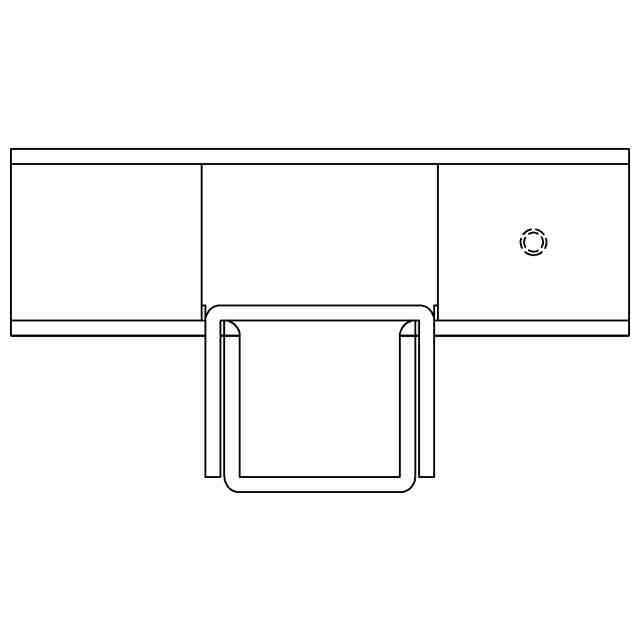

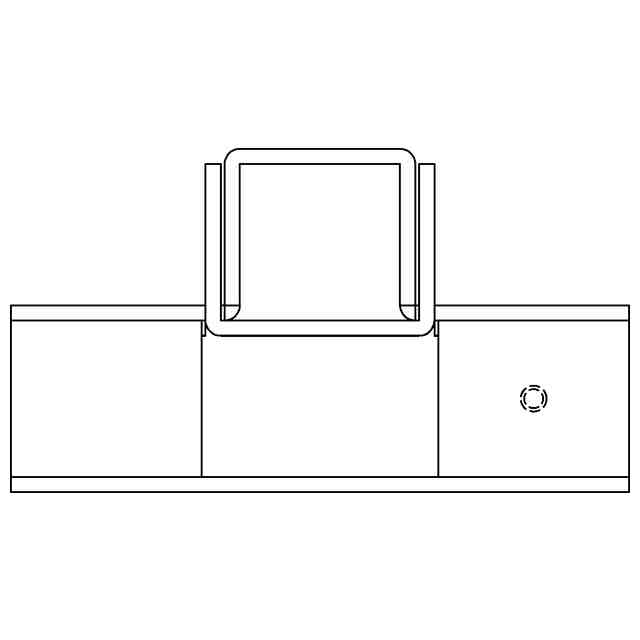

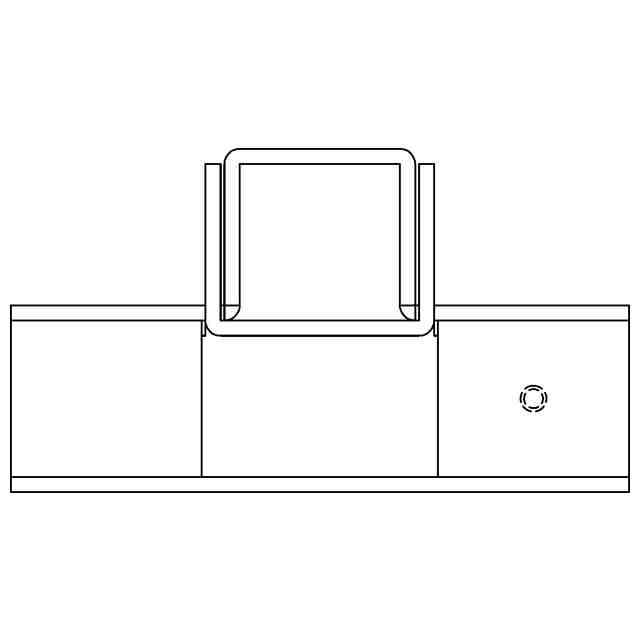

意匠に係る物品の説明本物品は、金属製、樹脂製、木製等の角材どうしを直交に接続する金具である。角材を加工することなく、かつ工具を使用することなく、容易に接続することを可能とする。本物品は、アルミ等の金属板を断裁および曲げ加工を施して成型される。本物品は、同一の形状を有する雄部と雌部(ただし、意匠登録を受けようとしないネジ締結部の配置は異なる。)を組み合わせて構成され、雄部と雌部が対象関係となった形状が高い美感を備える。雄部と雌部が重なる正面、背面、右側面、左側面にネジ締結部を適宜配置し、ネジを手締めして角材を接続させる。なお、ネジ締結部は破線で描かれており、部分意匠として意匠登録を受けようとしない部分である。使用状態を示す参考図(写真)では、アルミニウム製角パイプ1及び2を直交に接続した状態を示している。
意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。
この意匠をJ-PlatPatで参照する
