発行日2025-03-18
公報種別意匠公報(S)
登録番号1752815
登録日2023-09-04
意匠に係る物品建物用シャッターのガイドレール
意匠分類L7-40(建物用構造材、枠材等)
出願番号2022026710
出願日2022-12-13
意匠権者三和シヤッター工業株式会社
代理人

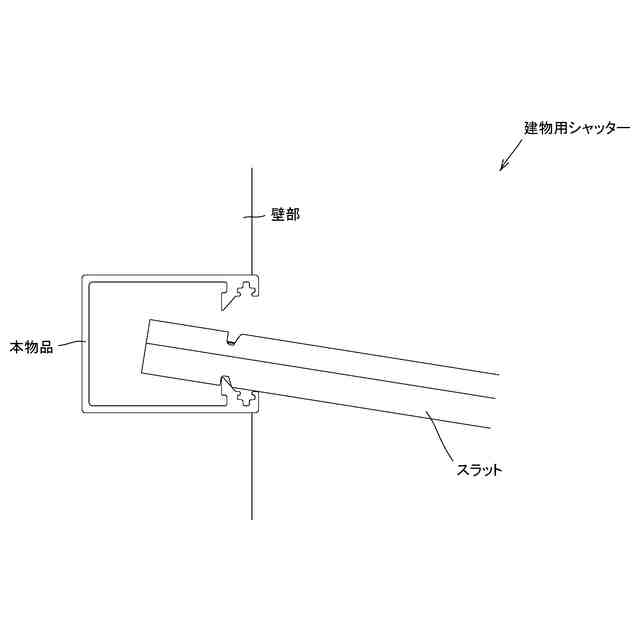

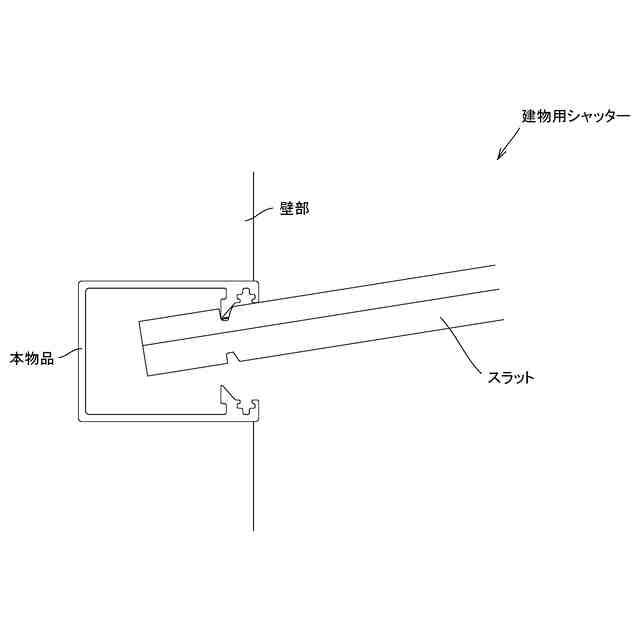

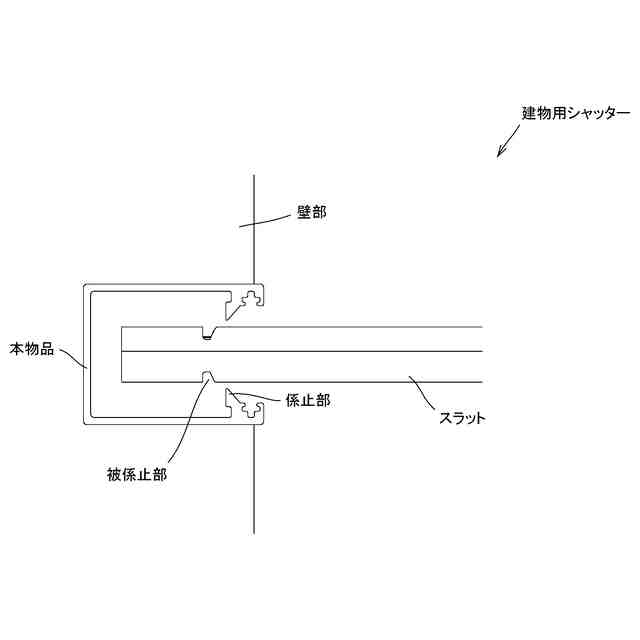

意匠に係る物品の説明本物品は建物用シャッターのガイドレールであって、使用状態を示す参考図1～3に示すように、通常状態(参考図1)から屋内外に風圧が作用した際(参考図2、3)に、ガイドレールに形成した係止部にスラットに形成した被係止部が係止することでスラットのガイドレールからの抜け出しを防止するようにしたものである。

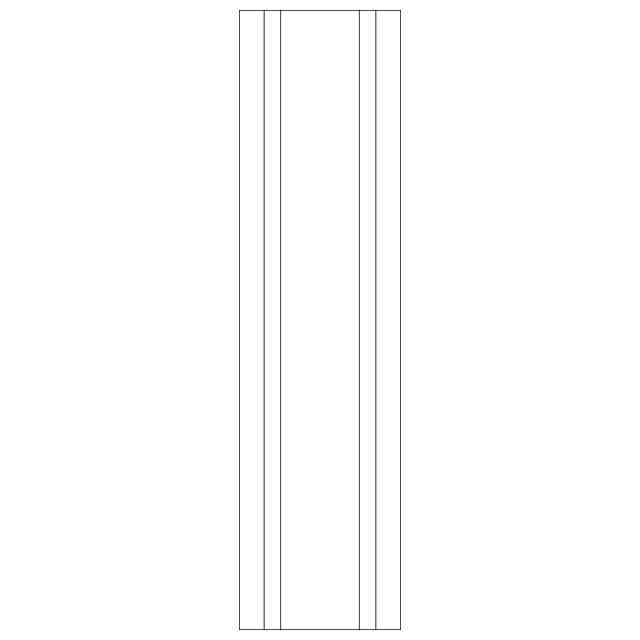

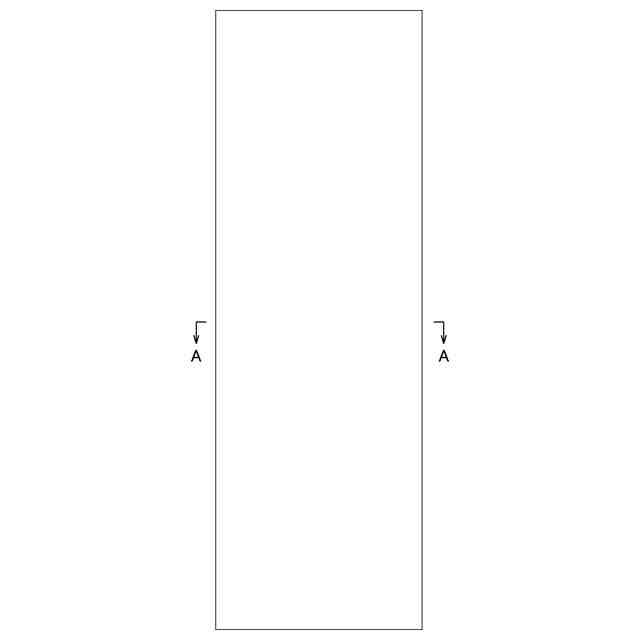

意匠の説明この意匠は正面図において上下方向にのみ連続する。背面図は正面図と、底面図は平面図とそれぞれ対称に表れるので省略する。
この意匠をJ-PlatPatで参照する
