発行日2024-06-11
公報種別意匠公報(S)
登録番号1702097
登録日2021-11-25
意匠に係る物品アンテナ
意匠分類H6-12(電子情報処理・記憶機械器具)
出願番号2021003414
出願日2021-02-18
意匠権者三菱マテリアル株式会社
代理人個人

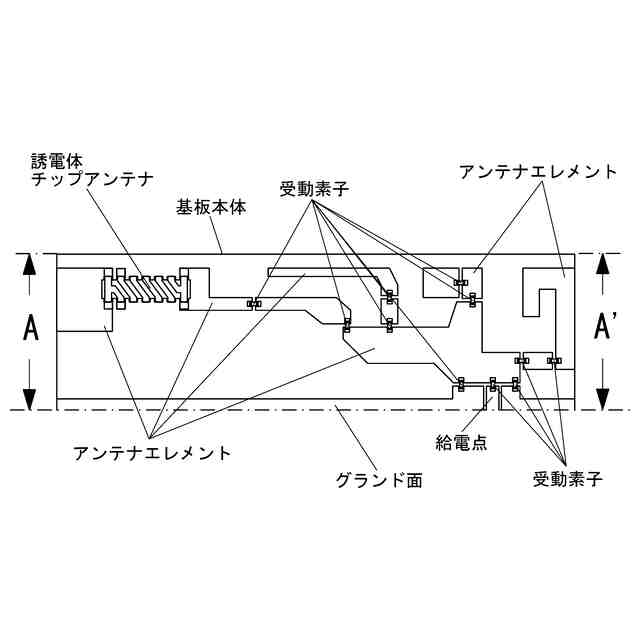

意匠に係る物品の説明本物品は、車載用の通信機器、携帯電話等の移動体通信機器、産業用無線通信機器及びワイヤレスLAN等に用いられるアンテナである。このアンテナは、アンテナを示す参考部分拡大図に示すように、所定の実装領域に誘電体チップアンテナと受動素子(インダクタ、コンデンサまたは抵抗等)とがアンテナ用基板上にハンダ材で実装されることで、アンテナとされるものである。アンテナ用基板は、アンテナを示す参考部分拡大図に示すように、絶縁性の基板本体と、該基板本体に金属箔でパターン形成されたグランド面,アンテナエレメントとを備えている。

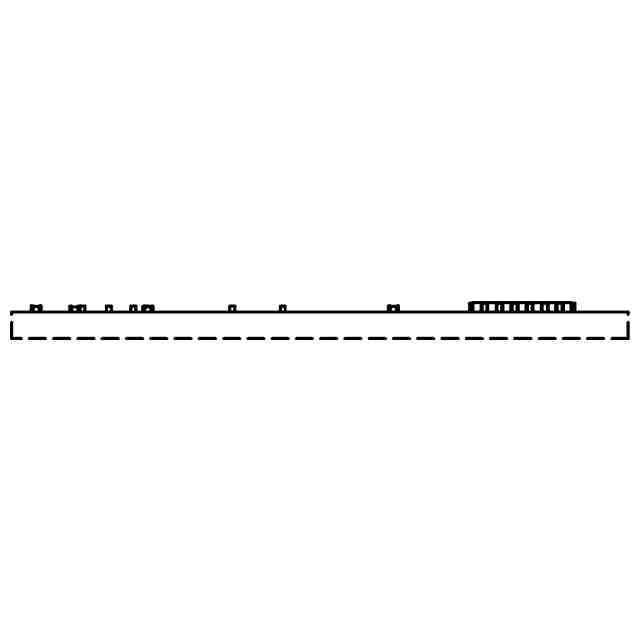

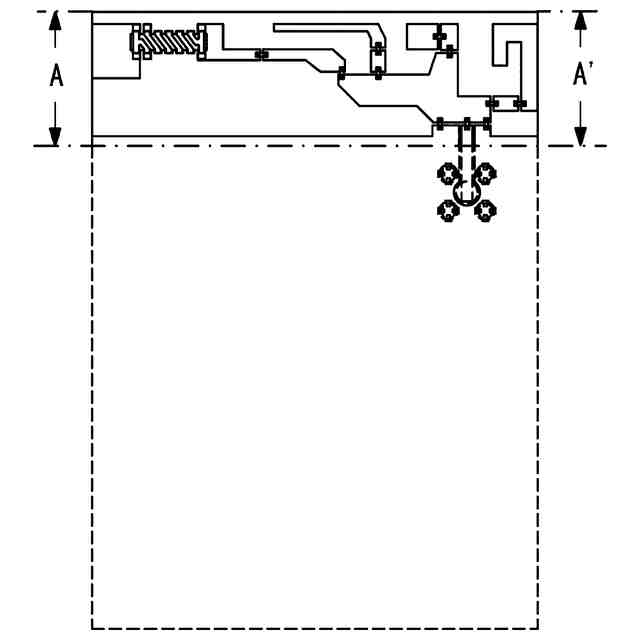

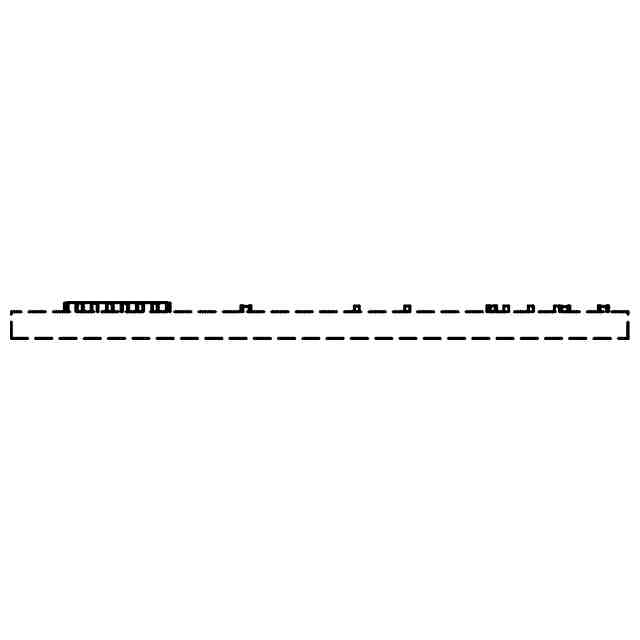

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
